Selector luminoso verde 3 posiciones fijas 120v 1na1nc ref. XB4BK133G5 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHXB4BK133G5
Código de producto:
Código de proveedor:
Más en Conjuntos montados Harmony XB4 y XB5
Marca: Schneider Electric
Calibre cable: 0,22 mm²
Color: Verde
Gama: Harmony XB4
Tipo de producto o componente: Selector luminoso
Diametro de montaje: 22,5 mm
Perfil del operador: Maneta estándar
Tipo de contactos: 1 NA + 1 NC
Tensión de alimentación: 110 V CA
Tensión de alimentación: 120 V CA
Nº posiciones: 3
Fuente de luz: LED
Base de bombilla: LED integrado
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Selector luminoso verde 3 posiciones fijas 120v 1na1nc – referencia XB4BK133G5 de Schneider Electric.

Principal

Gama de producto	Harmony XB4
Tipo de producto o componente	Selector luminoso
Nombre abreviado del equipo	XB4
Material del bisel	Metal cromado plateado
Material del anillo fijación	Zamak
Tipo de cabeza	Estándar
Diámetro de montaje	22,5 mm
Se vende en cantidades indivisibles	1
Forma de la cabeza de señalización	Circular
Tipo de operador	Fijas
Perfil del operador	Verde maneta estándar
Información de posición del operador	3 posiciones de +/- 45°
Tipo y composición de contactos	1 NA + 1 NC
Funcionamiento de contacto	Ruptura lenta
Conexiones - terminales	Bornas tornillo, 40 A, Bornas tornillo, >= 1 x 0.22 mm² sin terminal
Fuente de luz	Universal LED
Base de bombilla	LED integrado
[Us] Tensión nominal de alimentación	110...120 V AC en 50/60 Hz

Complementario

Resistencia a lavados de alta presión	7000000 Pa en 55 °C, distancia: 0,1 m
Uso de contactos	Contactos estándar
Apertura positiva	Con acorde a IEC 60947-5-1 anexo K
Par de funcionamiento	0,14 N.m NA estado eléctrico cambiante
Durabilidad mecánica	500000 ciclos
par de apriete	0,8…1,2 N.m
Forma de la cabeza de tornillo	Cruzado compatible con Philips nº 1 destornillador, Cruzado compatible con Pozidriv no 1 destornillador, Ranurado compatible con plano 4 mm Ø destornillador, Ranurado compatible con plano 5,5 mm Ø destornillador
Material de los contactos	Aleación de plata (Ag/Ni)
Protección contra cortocircuito	10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
[Ith] Corriente térmica convencional	10 A acorde a IEC 60947-5-1
[Ui] Tensión nominal de aislamiento	600 V (grado contaminación 3)
[Uimp] Resistencia a picos de tensión	6 kV
[Ie] Corriente nominal de empleo	3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1, 6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1, 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1, 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1, 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1, 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1
Durabilidad eléctrica	1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion 40 A, IEC 60947-5-4, JIS C8201-1
Certificaciones de producto	BV, UL, DNV, GL, CSA, LROS (Lloyds Register of Shipping)
resistencia a las vibraciones	5 gn (f = 2…500 Hz) acorde a IEC 60068-2-6
resistencia a los choques	30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27, 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
Resistencia a transitorios rápidos	2 kV acorde a IEC 61000-4-4
Resistencia a los campos electromagnéticos	10 V/m acorde a IEC 61000-4-3
Resistencia a descargas electroestáticas	6 kV en contacto (en piezas metálicas) acorde a IEC 61000-4-2, 8 kV en aire libre (en piezas aislantes) acorde a IEC 61000-4-2
soporte de sujeción de cables	Clase B acorde a IEC 55011

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	8,6 cm
Paquete 1 Ancho	5,2 cm
Paquete 1 Longitud	3,3 cm
Paquete 1 Peso	102,0 g

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Selector luminoso verde 3 posiciones fijas 120v 1na1nc

Este Selector luminoso verde 3 posiciones fijas 120v 1na1nc, referencia XB4BK133G5 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

Harmony XB4 - Porta etiquetas 30x40mm. s etiqueta — referencia ZBZ32 de Schneider Electric.
Porta etiqueta metal 30x40mm con etiqueta en blanco — referencia ZBYM2101 de Schneider Electric.
Panel inscripción 200x100 plantilla 1 — referencia ZBYLEG201001 de Schneider Electric.
Placa inscripción 30x40mm en blanco — referencia ZBYP2101 de Schneider Electric.

Piezas de repuesto

Harmony XB4 - Cabeza selector luminoso 3 posiciones verde — referencia ZB4BK1333 de Schneider Electric.
Harmony XB4 - Cuerpo metalico p/xb4b — referencia ZB4BZ009 de Schneider Electric.

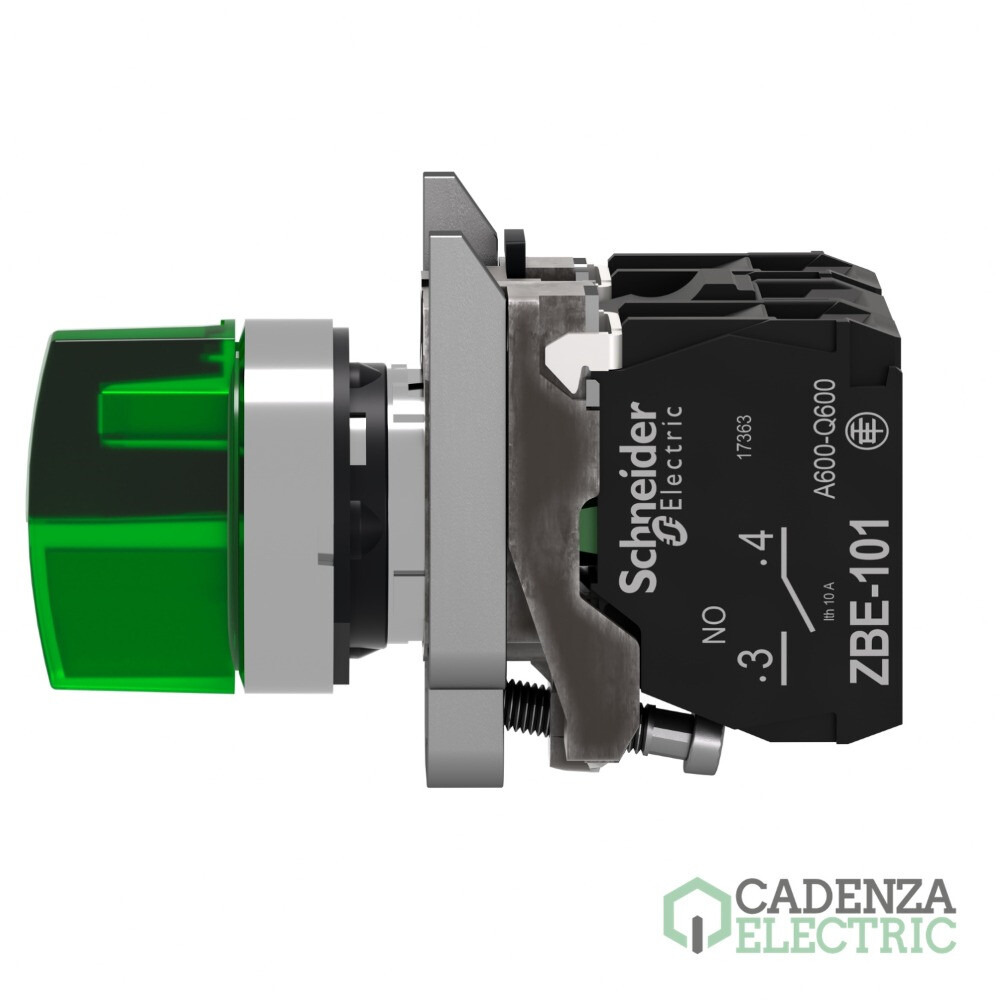

Vista 360º de Selector luminoso verde 3 posiciones fijas 120v 1na1nc ref. XB4BK133G5 Schneider Electric

Arrastra la imagen para observar el producto desde todos los ángulos.
