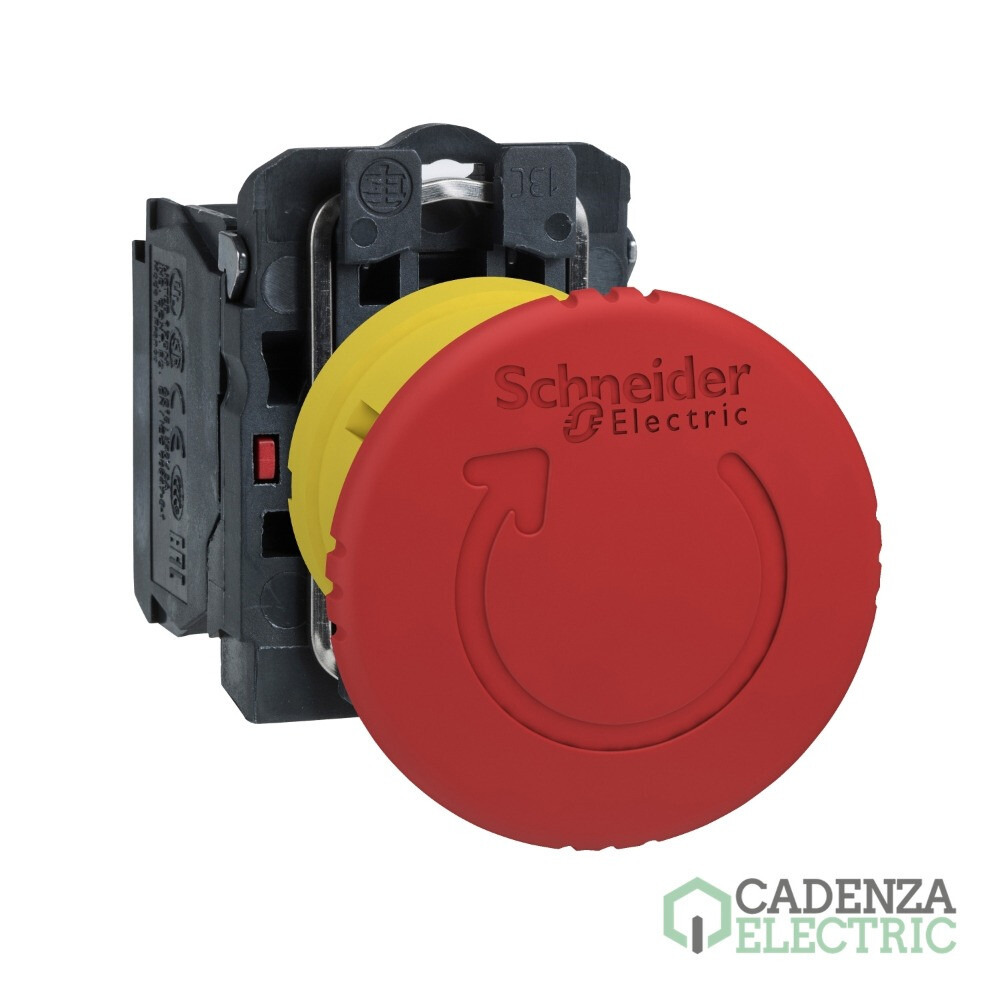

Harmony XB5 - Parada emergencia d40 ttr ref. XB5AS8442 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHXB5AS8442
Código de producto:
Código de proveedor:
Más en Conjuntos montados Harmony XB4 y XB5
Marca: Schneider Electric
Calibre cable: 1,5 mm²
Calibre cable: 0,22 mm²
Color: Rojo
Gama: Harmony XB5
Tipo de producto o componente: Pulsador de parada de emergencia
Diametro de montaje: 22 mm
Perfil del operador: Seta ø 40 mm
Marcado: Sin marcado
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Harmony XB5 - Parada emergencia d40 ttr – referencia XB5AS8442 de Schneider Electric.

Principal

Gama de producto	Harmony XB5
Tipo de producto o componente	Pulsador monolítico de apagado de emergencia, Pulsador de parada de emergencia
Nombre abreviado del equipo	XB5
Material del bisel	Dark grey plastic
Material del anillo fijación	Plástico
Tipo de cabeza	Estándar
Diámetro de montaje	22 mm
Se vende en cantidades indivisibles	1
Forma de la cabeza de señalización	Circular
Tipo de operador	Acción trigger y enclavamiento mecánico
Reset	Girar para desenclavar
Perfil del operador	Rojo Seta ø 40 mm, Sin marcado
Funcionamiento de contacto	Ruptura lenta
Conexiones - terminales	Bornas tornillo, <= 2 x 1.5 mm² con terminal, Bornas tornillo, >= 1 x 0.22 mm² sin terminal
Presentación del dispositivo	Producto completo

Complementario

Altura	43 mm
Ancho	40 mm
Profundidad	82 mm
Descripción terminales iso n°1	(11-12)NC
Resistencia a lavados de alta presión	7000000 Pa en 55 °C, distancia: 0,1 m
Uso de contactos	Contactos estándar
Apertura positiva	Con acorde a IEC 60947-5-1 anexo K
Recorrido de funcionamineto	1,5 mm (NC estado eléctrico cambiante), 4,3 mm (viaje total)
Durabilidad mecánica	300000 ciclos
par de apriete	0,8…1,2 N.m
Forma de la cabeza de tornillo	Cruzado compatible con Philips nº 1 destornillador, Cruzado compatible con Pozidriv no 1 destornillador, Ranurado compatible con plano 4 mm Ø destornillador, Ranurado compatible con plano 5,5 mm Ø destornillador
Material de los contactos	Aleación de plata (Ag/Ni)
Protección contra cortocircuito	10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
[Ith] Corriente térmica convencional	10 A acorde a IEC 60947-5-1
[Ui] Tensión nominal de aislamiento	600 V (grado contaminación 3)
[Uimp] Resistencia a picos de tensión	6 kV
[Ie] Corriente nominal de empleo	3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1, 6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1, 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1, 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1, 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1, 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1
Durabilidad eléctrica	1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C, 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C, 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C, 1000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C, 1000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C
Fiabilidad eléctrica	Î» < 10exp(-6) en 5 V, 1 mA en entorno limpio acorde a IEC 60947-5-4, Î» < 10exp(-8) en 17 V, 5 mA en entorno limpio acorde a IEC 60947-5-4

Entorno

Tratamiento de protección	TH
Temperatura ambiente de almacenamiento	-40…70 °C
Temperatura ambiente de operación	-40…70 °C
Categoría de sobretensión	Clase II acorde a IEC 60536
Grado de protección IP	IP66 acorde a IEC 60529, IP67, JIS C8201-1, IP69K
Grado de protección nema	NEMA 13, NEMA 4X
Grado de protección IK	IK03 conforming to IEC 50102
Normas	JIS C8201-5-1, IEC 60204-1, IEC 60947-5-1, ISO 13850, CSA C22.2 No 14, IEC 60947-5-4, En> 40 A, UL 508, IEC 60364-5-53, IEC 60947-5-5, JIS C8201-1
Certificaciones de producto	GL, LROS (Lloyds Register of Shipping), DNV, Registrado por UL, CSA, BV
resistencia a las vibraciones	5 gn (f = 2…500 Hz) acorde a IEC 60068-2-6
resistencia a los choques	30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27, 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	5,300 cm
Paquete 1 Ancho	4,400 cm
Paquete 1 Longitud	8,800 cm
Paquete 1 Peso	57,000 g
Tipo de unidad de paquete 2	S03
Número de unidades en el paquete 2	80
Paquete 2 Altura	30,000 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	5,096 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	640
Paquete 3 Altura	75,000 cm
Paquete 3 Ancho	60,000 cm
Paquete 3 Longitud	80,000 cm
Paquete 3 Peso	51,964 kg

Productos compatibles con Harmony XB5 - Parada emergencia d40 ttr ref. XB5AS8442 Schneider Electric

Este Harmony XB5 - Parada emergencia d40 ttr ref. XB5AS8442 Schneider Electric, referencia XB5AS8442 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

Producto ZBY9W3B330 — referencia ZBY9W3B330 de Schneider Electric.
Producto ZBY9121 — referencia ZBY9121 de Schneider Electric.
Producto ZBYLEG503001 — referencia ZBYLEG503001 de Schneider Electric.
Harmony XB4 - Etiqueta emergenciagency stop 3d — referencia ZBY9320 de Schneider Electric.

Piezas de repuesto compatibles

Harmony XB5 - Cabeza parada de emergencia, apagado, plástico, seta roja Ø40, Ø22, gatillo y giro de bloqueo para liberar — referencia ZB5AS844 de Schneider Electric.
Harmony XB5 - Cuerpo completo 1nc — referencia ZB5AZ102 de Schneider Electric.
Harmony XB4 - Elemento de contacto nc — referencia ZBE102 de Schneider Electric.
Harmony XB5 - Base de fijacion xb5a — referencia ZB5AZ009 de Schneider Electric.
