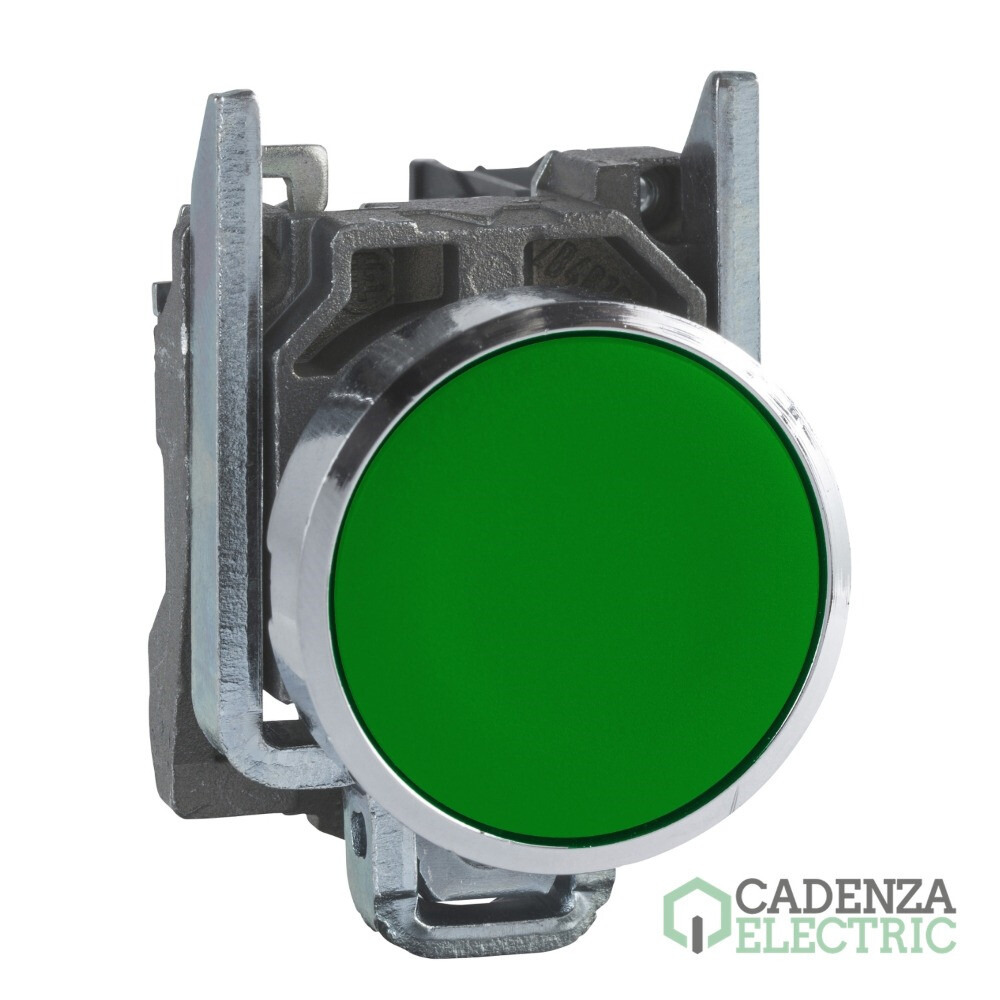

Harmony XB4 - Pulsador rasante normalmente abierto verde ref. XB4BA31 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHXB4BA31
Código de producto:
Código de proveedor:
Más en Conjuntos montados Harmony XB4 y XB5
Marca: Schneider Electric
Calibre cable: 1,5 mm²
Calibre cable: 2,5 mm²
Color: Verde
Gama: Harmony XB4
Tipo de producto o componente: Pulsador
Diametro de montaje: 22,5 mm
Perfil del operador: Rasante
Tipo de contactos: 1 NA
Marcado: Sin marcado
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Harmony XB4 - Pulsador rasante normalmente abierto verde – referencia XB4BA31 de Schneider Electric.

Principal

Gama de producto	Harmony XB4
Tipo de producto o componente	Pulsador
Nombre abreviado del equipo	XB4
Material del bisel	Metal cromado plateado
Material del anillo fijación	Zamak
Diámetro de montaje	22,5 mm
Se vende en cantidades indivisibles	1
Forma de la cabeza de señalización	Circular
Tipo de operador	Retorno por muelle
Perfil del operador	Verde Rasante, Sin marcado
Tipo de cabeza	Estándar
Tipo y composición de contactos	1 NA
Funcionamiento de contacto	Ruptura lenta
Conexiones - terminales	Bornas tornillo, <= 2 x 1.5 mm² con terminal, Bornas tornillo, 1 x 0,22-2 x 2,5 mm² sin terminal

Complementario

Altura	47 mm
Ancho	30 mm
Profundidad	52 mm
Descripción terminales iso n°1	(13-14)NO
Peso del producto	0,08 kg
Resistencia a lavados de alta presión	7000000 Pa en 55 °C, distancia: 0,1 m
Uso de contactos	Contactos estándar
Apertura positiva	Sin
Recorrido de funcionamineto	2,6 mm (NA estado eléctrico cambiante), 4,3 mm (viaje total)
Fuerza de funcionamiento	3,8 N NA estado eléctrico cambiante
Durabilidad mecánica	10000000 ciclos
par de apriete	0,8…1,2 N.m
Forma de la cabeza de tornillo	Cruzado compatible con Philips nº 1 destornillador, Cruzado compatible con Pozidriv no 1 destornillador, Ranurado compatible con plano 4 mm Ø destornillador, Ranurado compatible con plano 5,5 mm Ø destornillador
Material de los contactos	Aleación de plata (Ag/Ni)
Protección contra cortocircuito	10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
[Ith] Corriente térmica convencional	10 A acorde a IEC 60947-5-1
[Ui] Tensión nominal de aislamiento	600 V (grado contaminación 3)
[Uimp] Resistencia a picos de tensión	6 kV
[Ie] Corriente nominal de empleo	3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1, 6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1, 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1, 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1, 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1, 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1
Durabilidad eléctrica	1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C, 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C, 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C, 1000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C, 1000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C
Fiabilidad eléctrica	Î» < 10exp(-6) en 5 V y L/R = 1 mA en entorno limpio acorde a IEC 60947-5-4, Î» < 10exp(-8) en 17 V y L/R = 5 mA en entorno limpio acorde a IEC 60947-5-4
Presentación del dispositivo	Producto completo

Entorno

Tratamiento de protección	TH
Temperatura ambiente de almacenamiento	-40…70 °C
Temperatura ambiente de operación	-40…70 °C
Categoría de sobretensión	Clase I acorde a IEC 60536
Grado de protección IP	IP66 acorde a IEC 60529, IP67, JIS C8201-1, IP69K
Grado de protección nema	NEMA 13, NEMA 4X
Grado de protección IK	IK06 conforming to IEC 50102
Normas	JIS C8201-5-1, IEC 60947-5-5, UL 508, En> 40 A, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Certificaciones de producto	CSA, GL, BV, Registrado por UL, DNV, LROS (Lloyds Register of Shipping)
resistencia a las vibraciones	5 gn (f = 2…500 Hz) acorde a IEC 60068-2-6
resistencia a los choques	30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27, 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	3,500 cm
Paquete 1 Ancho	5,500 cm
Paquete 1 Longitud	8,500 cm
Paquete 1 Peso	78,800 g
Tipo de unidad de paquete 2	S03
Número de unidades en el paquete 2	150
Paquete 2 Altura	30,000 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	12,257 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	1200
Paquete 3 Altura	75,000 cm
Paquete 3 Ancho	80,000 cm
Paquete 3 Longitud	60,000 cm
Paquete 3 Peso	106,056 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Harmony XB4 - Pulsador rasante normalmente abierto verde ref. XB4BA31 Schneider Electric

Este Harmony XB4 - Pulsador rasante normalmente abierto verde ref. XB4BA31 Schneider Electric, referencia XB4BA31 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

ACCESSORIES compatibles

Harmony XB4 - Porta etiquetas 30x40mm. s etiqueta — referencia ZBZ32 de Schneider Electric.
Producto ZBYM2101 — referencia ZBYM2101 de Schneider Electric.
Producto ZBYLEG201001 — referencia ZBYLEG201001 de Schneider Electric.
Producto ZBYP2101 — referencia ZBYP2101 de Schneider Electric.
Harmony XB4 - Capuchon transparente para arrastre — referencia ZBPA de Schneider Electric.

Piezas de repuesto compatibles

Harmony XB4 - Cabeza pulsador rasante verde — referencia ZB4BA3 de Schneider Electric.
Harmony XB4 - Cuerpo completo 1na — referencia ZB4BZ101 de Schneider Electric.
Harmony XB4 - Elemento de contacto - na — referencia ZBE101 de Schneider Electric.
Harmony XB4 - Cuerpo metalico p/xb4b — referencia ZB4BZ009 de Schneider Electric.
