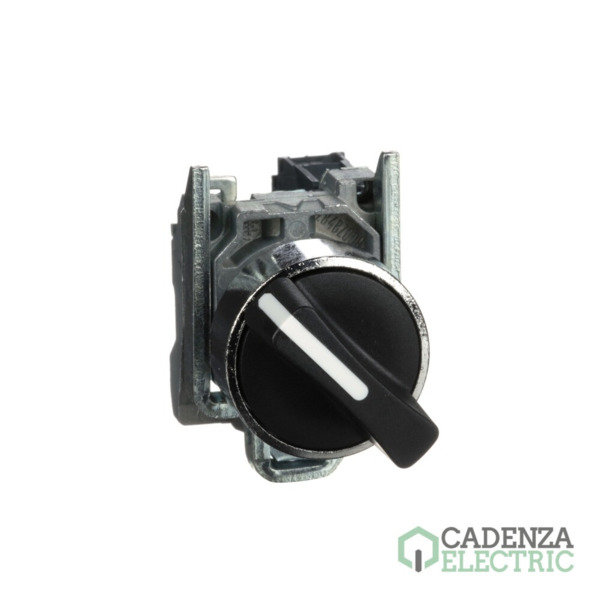

Pulsador maneta corta 1na 2fijas ref. XB4BD21 Schneider Electric

XB4BD21 | 3 A | 1na | XB4 | Selector | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: nw20170121
Código de producto:
Código de proveedor:
Más en sin numero de polos
Más en Conjuntos montados Harmony XB4 y XB5
Marca: Schneider Electric
Calibre cable: 0,22 mm²
Color: Negro
Gama: Harmony XB4
Tipo de producto o componente: Selector
Diametro de montaje: 22,5 mm
Perfil del operador: Maneta estándar
Tipo de contactos: 1 NA
Nº posiciones: 2
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Pulsador maneta corta 1na 2fijas – referencia XB4BD21 de Schneider Electric.

Principal

Gama de producto	Harmony XB4
Tipo de producto o componente	Selector
Nombre abreviado del equipo	XB4
Material del bisel	Metal cromado plateado
Material del anillo fijación	Zamak
Diámetro de montaje	22,5 mm
Se vende en cantidades indivisibles	1
Tipo de cabeza	Estándar
Forma de la cabeza de señalización	Circular
Tipo de operador	Fijas
Perfil del operador	Negro maneta estándar
Información de posición del operador	2 posiciones de 90°
Tipo y composición de contactos	1 NA
Funcionamiento de contacto	Ruptura lenta
Conexiones - terminales	Bornas tornillo, 40 A, Bornas tornillo, >= 1 x 0.22 mm² sin terminal

Complementario

Altura	47 mm
Ancho	30 mm
Profundidad	68 mm
Descripción terminales iso n°1	(13-14)NO
Peso del producto	0,095 kg
Resistencia a lavados de alta presión	7000000 Pa en 55 °C, distancia: 0,1 m
Uso de contactos	Contactos estándar
Apertura positiva	Sin
Valor del par	0,14 N.m NA estado eléctrico cambiante
Durabilidad mecánica	1000000 ciclos
par de apriete	0,8…1,2 N.m
Forma de la cabeza de tornillo	Cruzado compatible con Philips nº 1 destornillador, Cruzado compatible con Pozidriv no 1 destornillador, Ranurado compatible con plano 4 mm Ø destornillador, Ranurado compatible con plano 5,5 mm Ø destornillador
Material de los contactos	Aleación de plata (Ag/Ni)
Protección contra cortocircuito	10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
[Ith] Corriente térmica convencional	10 A acorde a IEC 60947-5-1
[Ui] Tensión nominal de aislamiento	600 V (grado contaminación 3)
[Uimp] Resistencia a picos de tensión	6 kV
[Ie] Corriente nominal de empleo	3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1, 6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1, 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1, 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1, 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1, 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1
Durabilidad eléctrica	1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion 40 A, IEC 60947-5-4, IEC 60947-5-5, UL 508, JIS C8201-1
Certificaciones de producto	LROS (Lloyds Register of Shipping), BV, UL, GL, CSA, DNV
resistencia a las vibraciones	5 gn (f = 2…500 Hz) acorde a IEC 60068-2-6
resistencia a los choques	30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27, 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	3,400 cm
Paquete 1 Ancho	5,300 cm
Paquete 1 Longitud	8,900 cm
Paquete 1 Peso	96,000 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	5
Paquete 2 Altura	9,000 cm
Paquete 2 Ancho	3,400 cm
Paquete 2 Longitud	26,500 cm
Paquete 2 Peso	480,000 g
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	100
Paquete 3 Altura	30,000 cm
Paquete 3 Ancho	30,000 cm
Paquete 3 Longitud	40,000 cm
Paquete 3 Peso	10,055 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Pulsador maneta corta 1na 2fijas Ref. XB4BD21.

Este Pulsador maneta corta 1na 2fijas Ref. XB4BD21., referencia XB4BD21 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

Harmony XB4 - Porta etiquetas 30x40mm. s etiqueta — referencia ZBZ32 de Schneider Electric.

Piezas de repuesto

Harmony XB4 - Cabeza selector 2 posiciones maneta corta — referencia ZB4BD2 de Schneider Electric.
Harmony XB4 - Cuerpo completo 1na — referencia ZB4BZ101 de Schneider Electric.
Harmony XB4 - Elemento de contacto - na — referencia ZBE101 de Schneider Electric.
Harmony XB4 - Cuerpo metalico p/xb4b — referencia ZB4BZ009 de Schneider Electric.

Vista 360º de Pulsador maneta corta 1na 2fijas ref. XB4BD21 Schneider Electric

Arrastra la imagen para observar el producto desde todos los ángulos.

Disponibilidad y ofertas en Cadenza Electric

En Cadenza Electric tenemos más de 2.000 referencias de Schneider Electric en almacén logístico disponibles para envío inmediato, y más de 10.000 referencias de Schneider Electric en almacén central que podemos servir entre 1 y 4 días. Puedes comprar todas estas referencias de Schneider Electric al mejor precio de internet en Cadenza Electric.

Encuentra la disponibilidad de este producto, Pulsador maneta corta 1na 2fijas ref. XB4BD21 Schneider Electric, en Cadenza Electric justo encima del botón naranja Comprar.

Para solicitar una oferta de gran volumen, o consultar si existe la posibilidad de acortar el plazo de entrega, rogamos contacto preferente vía email a info@cadenzaelectric.com o a través del siguiente enlace: contacto.

Calibre cable	0,22 mm²
Color	Negro
Gama	Harmony XB4
Tipo de producto o componente	Selector
Diametro de montaje	22,5 mm
Perfil del operador	Maneta estándar
Tipo de contactos	1 NA
Nº posiciones	2
