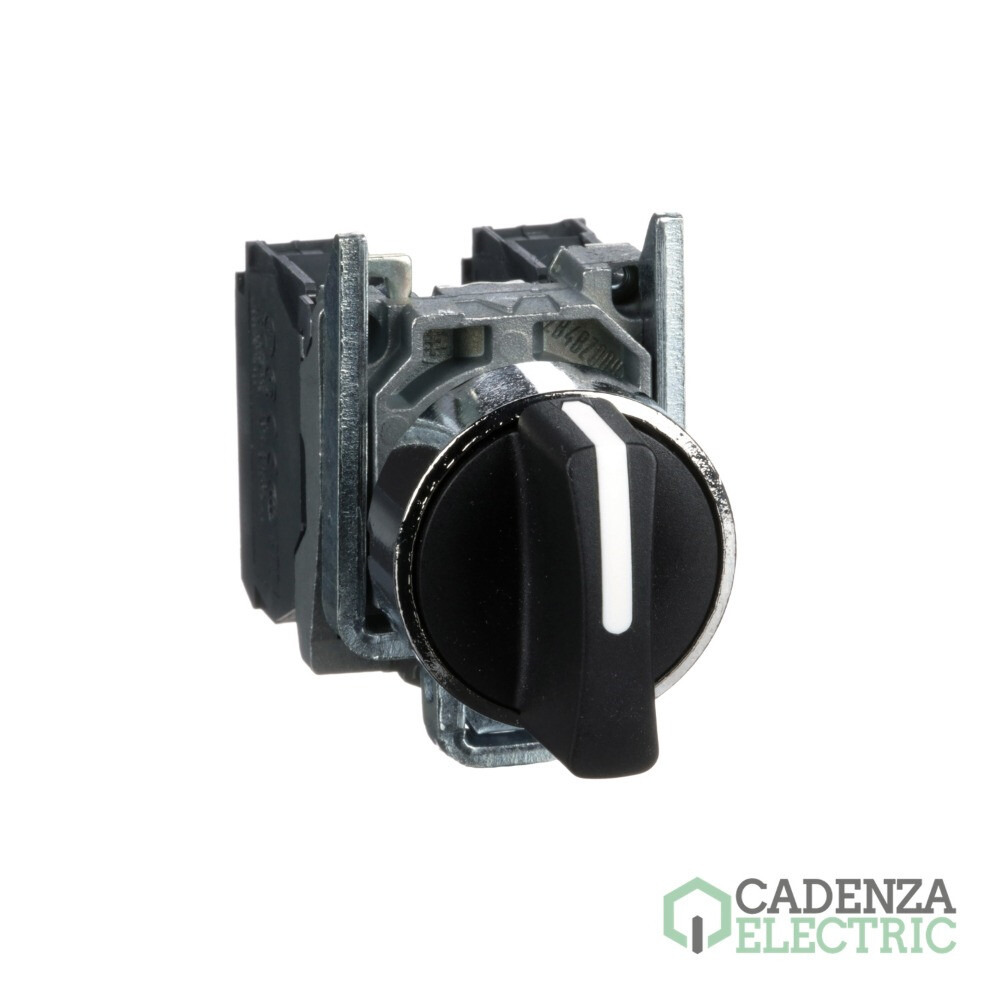

Selector 3 posiciones Harmony XB4 ref. XB4BD53 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHXB4BD53
Código de producto:
Código de proveedor:
Más en Conjuntos montados Harmony XB4 y XB5
Marca: Schneider Electric
Calibre cable: 1,5 mm²
Calibre cable: 0,22 mm²
Color: Negro
Gama: Harmony XB4
Tipo de producto o componente: Selector
Diametro de montaje: 22,5 mm
Perfil del operador: Maneta estándar
Tipo de contactos: 2 NA
Nº posiciones: 3
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Selector 3 posiciones Harmony XB4 – referencia XB4BD53 de Schneider Electric.

Principal

Gama de producto	Harmony XB4
Tipo de producto o componente	Selector
Nombre abreviado del equipo	XB4
Material del bisel	Metal cromado plateado
Material del anillo fijación	Zamak
Diámetro de montaje	22,5 mm
Se vende en cantidades indivisibles	1
Tipo de cabeza	Estándar
Forma de la cabeza de señalización	Circular
Tipo de operador	Al centro Retorno por muelle
Perfil del operador	Negro maneta estándar
Información de posición del operador	3 posiciones de +/- 45°
Tipo y composición de contactos	2 NA
Funcionamiento de contacto	Ruptura lenta
Conexiones - terminales	Bornas tornillo, <= 2 x 1.5 mm² con terminal, Bornas tornillo, >= 1 x 0.22 mm² sin terminal

Complementario

Altura	47 mm
Ancho	30 mm
Profundidad	68 mm
Descripción terminales iso n°1	(13-14)NO, (23-24)NO
Peso del producto	0,105 kg
Resistencia a lavados de alta presión	7000000 Pa en 55 °C, distancia: 0,1 m
Uso de contactos	Contactos estándar
Apertura positiva	Sin
Valor del par	0,14 N.m NA estado eléctrico cambiante
Durabilidad mecánica	1000000 ciclos
par de apriete	0,8…1,2 N.m
Forma de la cabeza de tornillo	Cruzado compatible con Philips nº 1 destornillador, Cruzado compatible con Pozidriv no 1 destornillador, Ranurado compatible con plano 4 mm Ø destornillador, Ranurado compatible con plano 5,5 mm Ø destornillador
Material de los contactos	Aleación de plata (Ag/Ni)
Protección contra cortocircuito	10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
[Ith] Corriente térmica convencional	10 A acorde a IEC 60947-5-1
[Ui] Tensión nominal de aislamiento	600 V (grado contaminación 3)
[Uimp] Resistencia a picos de tensión	6 kV
[Ie] Corriente nominal de empleo	3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1, 6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1, 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1, 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1, 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1, 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1
Durabilidad eléctrica	1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN 60947-5-1 anexo C, 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN 60947-5-1 anexo C, 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN 60947-5-1 anexo C, 1000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN 60947-5-1 anexo C, 1000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN 60947-5-1 anexo C
Fiabilidad eléctrica	Î» < 10exp(-6) en 5 V y L/R = 1 mA en entorno limpio acorde a IEC 60947-5-4, Î» < 10exp(-8) en 17 V y L/R = 5 mA en entorno limpio acorde a IEC 60947-5-4
Presentación del dispositivo	Producto completo

Entorno

Tratamiento de protección	TH
Temperatura ambiente de almacenamiento	-40…70 °C
Temperatura ambiente de operación	-40…70 °C
Categoría de sobretensión	Clase I acorde a IEC 60536
Grado de protección IP	JIS C8201-1, IP69K, IP67 acorde a IEC 60529
Grado de protección nema	NEMA 13, NEMA 4X
Normas	IEC 60947-5-5, UL 508, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, En> 40 A, IEC 60947-5-4, JIS C8201-1
Certificaciones de producto	UL, LROS (Lloyds Register of Shipping), BV, CSA, DNV, GL
resistencia a las vibraciones	5 gn (f = 2…500 Hz) acorde a IEC 60068-2-6
resistencia a los choques	30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27, 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	3,200 cm
Paquete 1 Ancho	5,400 cm
Paquete 1 Longitud	8,200 cm
Paquete 1 Peso	104,000 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	5
Paquete 2 Altura	8,800 cm
Paquete 2 Ancho	3,400 cm
Paquete 2 Longitud	26,000 cm
Paquete 2 Peso	520,000 g
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	100
Paquete 3 Altura	30,000 cm
Paquete 3 Ancho	30,000 cm
Paquete 3 Longitud	40,000 cm
Paquete 3 Peso	10,900 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Selector 3 posiciones Harmony XB4 ref. XB4BD53 Schneider Electric

Este Selector 3 posiciones Harmony XB4 ref. XB4BD53 Schneider Electric, referencia XB4BD53 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

Harmony XB4 - Porta etiquetas 30x40mm. s etiqueta — referencia ZBZ32 de Schneider Electric.
Producto ZBYM2101 — referencia ZBYM2101 de Schneider Electric.
Producto ZBYLEG201001 — referencia ZBYLEG201001 de Schneider Electric.
Producto ZBYP2101 — referencia ZBYP2101 de Schneider Electric.

Piezas de repuesto compatibles

Harmony XB4 - Cabeza selector 3 posiciones maneta corta — referencia ZB4BD5 de Schneider Electric.
Harmony XB4 - Cuerpo completo 2na — referencia ZB4BZ103 de Schneider Electric.
Harmony XB4 - Elemento de contacto - na — referencia ZBE101 de Schneider Electric.
Harmony XB4 - Cuerpo metalico p/xb4b — referencia ZB4BZ009 de Schneider Electric.
