Más en Conjuntos montados Harmony XB4 y XB5 Anterior Siguiente

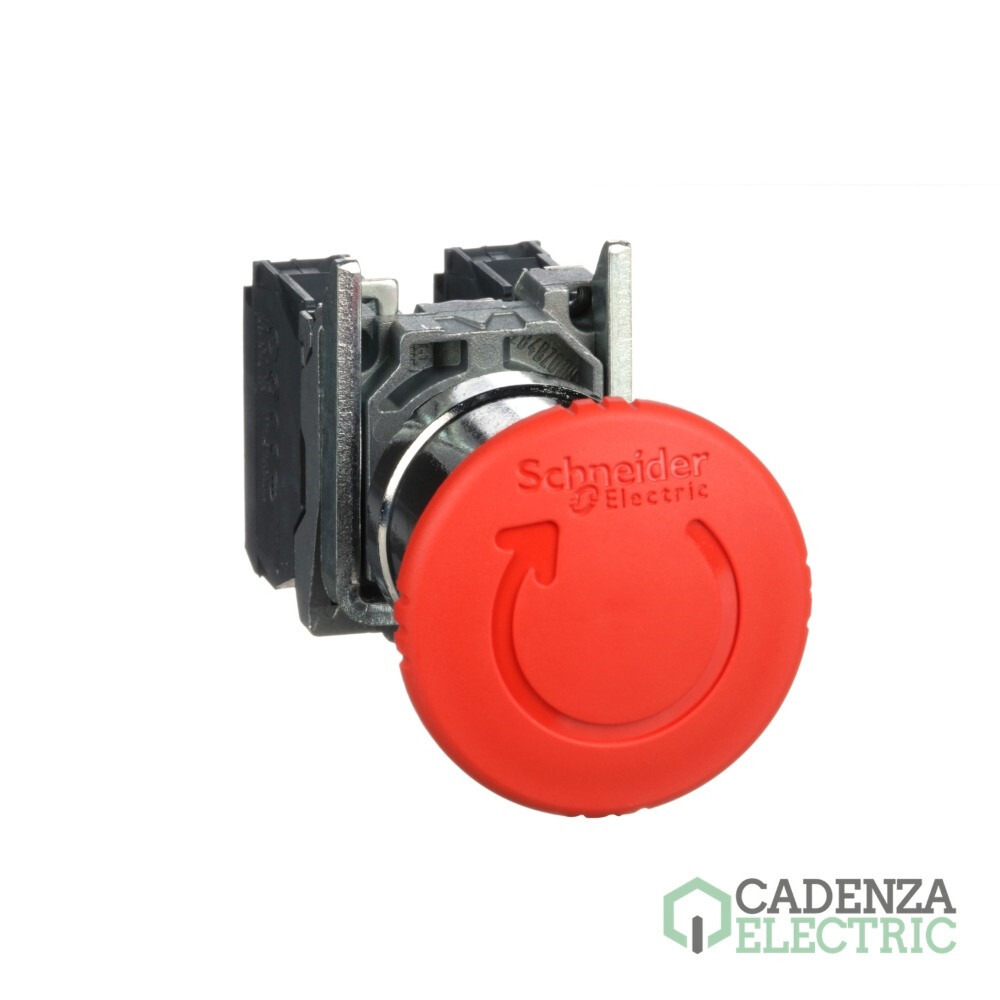

Pulsador girar contra fraudes ref. XB4BS8445 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: nw20170123
Código de producto:
Código de proveedor:
Más en sin numero de polos
Más en Conjuntos montados Harmony XB4 y XB5
Marca: Schneider Electric
Calibre cable: 0,22 mm²
Color: Rojo
Gama: Harmony XB4
Tipo de producto o componente: Pulsador de parada de emergencia
Diametro de montaje: 22,5 mm
Perfil del operador: Seta ø 40 mm
Marcado: Sin marcado
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Pulsador girar contra fraudes – referencia XB4BS8445 de Schneider Electric.

Principal

Gama de producto	Harmony XB4
Tipo de producto o componente	Pulsador monolítico de apagado de emergencia, Pulsador de parada de emergencia
Nombre abreviado del equipo	XB4
Material del bisel	Metal cromado plateado
Material del anillo fijación	Zamak
Diámetro de montaje	22,5 mm
Se vende en cantidades indivisibles	1
Forma de la cabeza de señalización	Circular
Tipo de operador	Acción trigger y enclavamiento mecánico
Tipo de cabeza	Estándar
Reset	Girar para desenclavar
Perfil del operador	Rojo Seta ø 40 mm, Sin marcado
Funcionamiento de contacto	Ruptura lenta
Conexiones - terminales	Bornas tornillo, 40 A, Bornas tornillo, >= 1 x 0.22 mm² sin terminal

Complementario

Altura	47 mm
Ancho	40 mm
Profundidad	82 mm
Descripción terminales iso n°1	(13-14)NO
Peso del producto	0,13 kg
Resistencia a lavados de alta presión	7000000 Pa en 55 °C, distancia: 0,1 m
Uso de contactos	Contactos estándar
Apertura positiva	Con acorde a IEC 60947-5-1 anexo K
Recorrido de funcionamineto	1,5 mm (NC estado eléctrico cambiante), 2,6 mm (NA estado eléctrico cambiante), 4,3 mm (viaje total)
Fuerza de funcionamiento	44 N
Durabilidad mecánica	300000 ciclos
par de apriete	0,8…1,2 N.m
Forma de la cabeza de tornillo	Cruzado compatible con Philips nº 1 destornillador, Cruzado compatible con Pozidriv no 1 destornillador, Ranurado compatible con plano 4 mm Ø destornillador, Ranurado compatible con plano 5,5 mm Ø destornillador
Material de los contactos	Aleación de plata (Ag/Ni)
Protección contra cortocircuito	10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
[Ith] Corriente térmica convencional	10 A acorde a IEC 60947-5-1
[Ui] Tensión nominal de aislamiento	600 V (grado contaminación 3)
[Uimp] Resistencia a picos de tensión	6 kV
[Ie] Corriente nominal de empleo	3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1, 6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1, 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1, 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1, 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1, 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1
Durabilidad eléctrica	1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion 40 A, UL 508, IEC 60364-5-53, ISO 13850, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-5, JIS C8201-1
Certificaciones de producto	BV, GL, LROS (Lloyds Register of Shipping), DNV, CSA, Registrado por UL
resistencia a las vibraciones	5 gn (f = 2…500 Hz) acorde a IEC 60068-2-6
resistencia a los choques	30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27, 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	5,200 cm
Paquete 1 Ancho	4,400 cm
Paquete 1 Longitud	8,800 cm
Paquete 1 Peso	132,000 g
Tipo de unidad de paquete 2	S03
Número de unidades en el paquete 2	80
Paquete 2 Altura	30,000 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	11,172 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	640
Paquete 3 Altura	75,000 cm
Paquete 3 Ancho	60,000 cm
Paquete 3 Longitud	80,000 cm
Paquete 3 Peso	99,324 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Pulsador girar contra fraudes Ref. XB4BS8445.

Este Pulsador girar contra fraudes Ref. XB4BS8445., referencia XB4BS8445 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

Anillo luminoso Ø60, plástico, LED integral amarillo, blanco o rojo, marcado como PARADA DE EMERGENCIA, 24 V AC/DC — referencia ZBY9W3B330 de Schneider Electric.
Placas para hong emergenciag 60mm — referencia ZBY9121 de Schneider Electric.
Panel inscripción 200x100 plantilla 1 — referencia ZBYLEG201001 de Schneider Electric.
Harmony XB4 - Etiqueta emergenciagency stop 3d — referencia ZBY9320 de Schneider Electric.

Piezas de repuesto

Harmony XB4 - Cabeza seta 40mm. emergencia pulsador ar - girar — referencia ZB4BS844 de Schneider Electric.
Harmony XB4 - Cuerpo completo 1na+1nc — referencia ZB4BZ105 de Schneider Electric.
Harmony XB4 - Elemento de contacto nc — referencia ZBE102 de Schneider Electric.
Harmony XB4 - Cuerpo metalico p/xb4b — referencia ZB4BZ009 de Schneider Electric.
