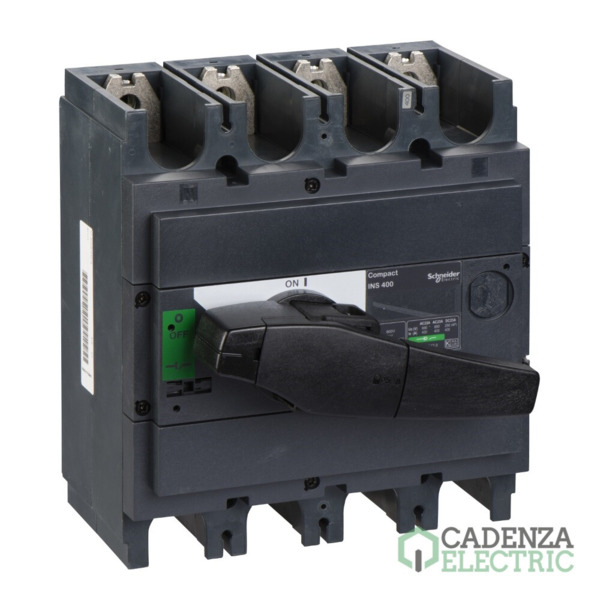

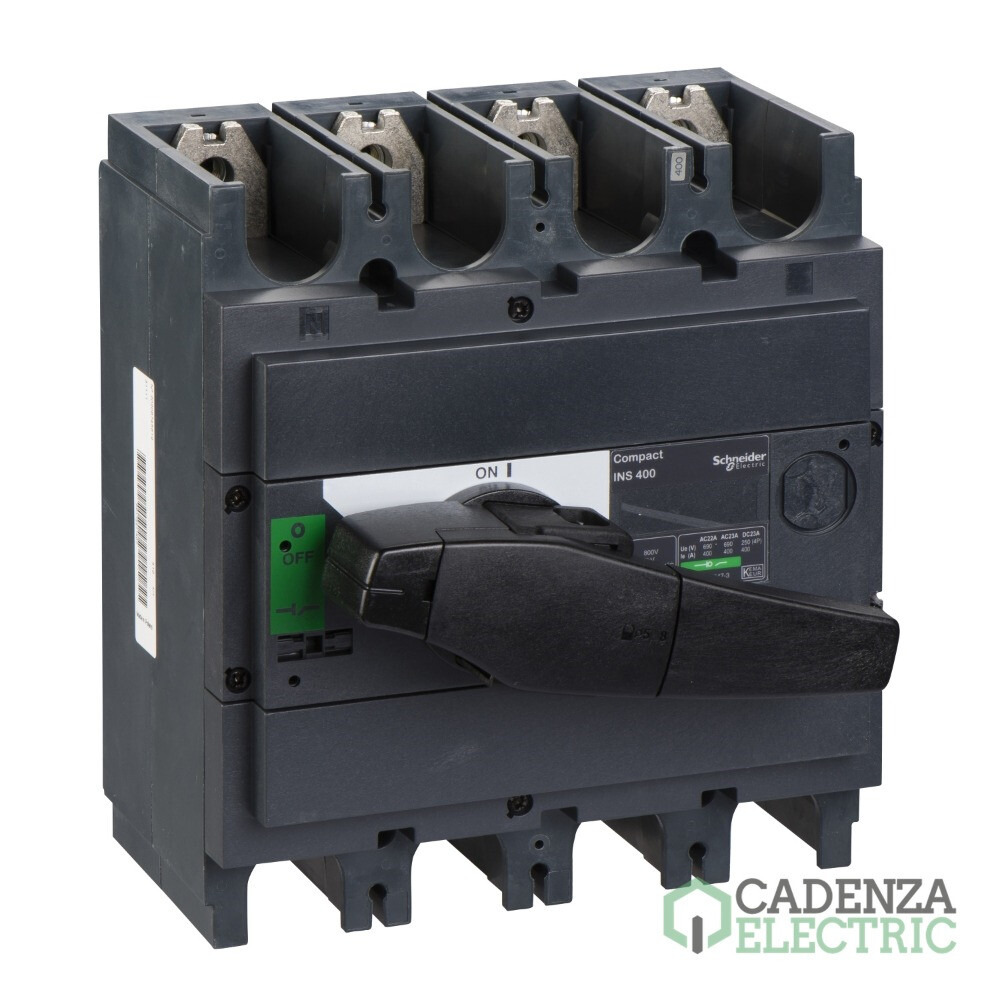

interruptor seccionador Interpact INS400 - 400 A - 4 pólos ref. 31111 Schneider Electric

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: nw20170023
Código de producto:
Código de proveedor:
Más en 4P
Más en Interruptores seccionadores Interpact y Compact INS/INV
Marca: Schneider Electric
Gama: ComPacT
Tipo de producto o componente: Interruptor seccionador
Corriente nominal: 400 A
Corriente termica convencional: 400 A
Numero de polos: 4P
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de interruptor seccionador Interpact INS400 - 400 A - 4 pólos – referencia 31111 de Schneider Electric.

Principal

Gama	ComPact
Tipo de producto o componente	Interruptor seccionador
Nombre del producto	Compact INSE
Número de polos	4P
Tipo de red	Corriente continua, AC
Frecuencia de red	50/60 Hz
[Ie] Corriente nominal de empleo	AC-22A 400 A AC 50/60 Hz 220/240 V, AC-22A 400 A AC 50/60 Hz 380/415 V, AC-22A 400 A AC 50/60 Hz 440/480 V, AC-22A 400 A AC 50/60 Hz 480 V NEMA, AC-22A 400 A AC 50/60 Hz 500/525 V, AC-22A 400 A AC 50/60 Hz 660/690 V, AC-23A 400 A AC 50/60 Hz 220/240 V, AC-23A 400 A AC 50/60 Hz 380/415 V, AC-23A 400 A AC 50/60 Hz 440/480 V, AC-23A 400 A AC 50/60 Hz 480 V NEMA, AC-23A 400 A AC 50/60 Hz 500/525 V, AC-23A 400 A AC 50/60 Hz 660/690 V, DC-22A 400 A corriente continua 125 V 2 polos en serie, DC-22A 400 A corriente continua 250 V 4 polos en serie, DC-23A 400 A corriente continua 125 V 2 polos en serie, DC-23A 400 A corriente continua 250 V 4 polos en serie
[Ui] Tensión nominal de aislamiento	750 V AC 50/60 Hz
[Uimp] Resistencia a picos de tensión	8 kV, 8 kV acorde a valores instantáneos y de demanda
[Ith] Corriente térmica convencional	400 A en 60 °C
[icm] capacidad nominal de cortocircuito	330 kA con interruptor automático aguas arriba 690 V AC en 50/60 Hz, 50 kA solo interruptor-seccionador 690 V AC en 50/60 Hz
[Ue] Tensión nominal de empleo	250 V corriente continua, 690 V AC 50/60 Hz
poder de seccionamiento	Sí
indicador de posición del contacto	Sí
corte visible	No
Grado de contaminación	3

Complementario

Tipo de control	Mando rotativo
color de la maneta	Negro
Tipo de montaje	Fijo
Soporte de montaje	Carril, Placa
conexión superior	Frontal
conexión hacia abajo	Parte delantera
potencia máxima	AC-23 110 kW en 220/240 V AC 50/60 Hz, AC-23 110 kW en 230 V AC 50/60 Hz (NEMA), AC-23 200 kW en 380/415 V AC 50/60 Hz, AC-23 220 kW en 440 V AC 50/60 Hz, AC-23 220 kW en 480 V AC 50/60 Hz (NEMA), AC-23 250 kW en 500/525 V AC 50/60 Hz, AC-23 400 kW en 660/690 V AC 50/60 Hz
servicio nominal	Ininterrumpido
[Icw] Corriente temporal admisible	11,5 kA durabilidad eléctrica 3 s acorde a valores instantáneos y de demanda, 20 kA durabilidad eléctrica 1 s acorde a valores instantáneos y de demanda, 4 kA durabilidad eléctrica 30 s acorde a valores instantáneos y de demanda, 4,9 kA durabilidad eléctrica 20 s acorde a valores instantáneos y de demanda
Durabilidad mecánica	10000 ciclos
Durabilidad eléctrica	AC-22A 1500 ciclos 440 V AC 50/60 Hz, AC-22A 1500 ciclos 500 V AC 50/60 Hz, AC-22A 1500 ciclos 690 V AC 50/60 Hz, AC-23A 1500 ciclos 440 V AC 50/60 Hz, AC-23A 1500 ciclos 500 V AC 50/60 Hz, AC-23A 1500 ciclos 690 V AC 50/60 Hz, DC-23A 1000 ciclos 250 V corriente continua 4 polos en serie
Paso de conexión	45 mm
Altura	205 mm
Ancho	185 mm
Profundidad	130 mm
Peso del producto	4,9 kg

Entorno

Normas	En> 40 A, Valores instantáneos y de demanda
Certificaciones de producto	KEMA-KEUR, CCC
Grado de protección IP	IP40 conforming to IEC 60529
Grado de protección IK	IK07
Temperatura ambiente de operación	-25…70 °C
Temperatura ambiente de almacenamiento	-50…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	18,800 cm
Paquete 1 Ancho	19,400 cm
Paquete 1 Longitud	22,400 cm
Paquete 1 Peso	5,538 kg
Tipo de unidad de paquete 2	S04
Número de unidades en el paquete 2	4
Paquete 2 Altura	30,000 cm
Paquete 2 Ancho	40,000 cm
Paquete 2 Longitud	60,000 cm
Paquete 2 Peso	22,918 kg
Tipo de unidad de paquete 3	P12
Número de unidades en el paquete 3	16
Paquete 3 Altura	50,000 cm
Paquete 3 Ancho	80,000 cm
Paquete 3 Longitud	120,000 cm
Paquete 3 Peso	100,000 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con interruptor seccionador Interpact INS400 - 400 A - 4 pólos

Este interruptor seccionador Interpact INS400 - 400 A - 4 pólos, referencia 31111 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

Interruptor-seccionador Compact INS400 - 400 A - 3 polos ref. 31110 Schneider Electric — referencia 31110 de Schneider Electric.
