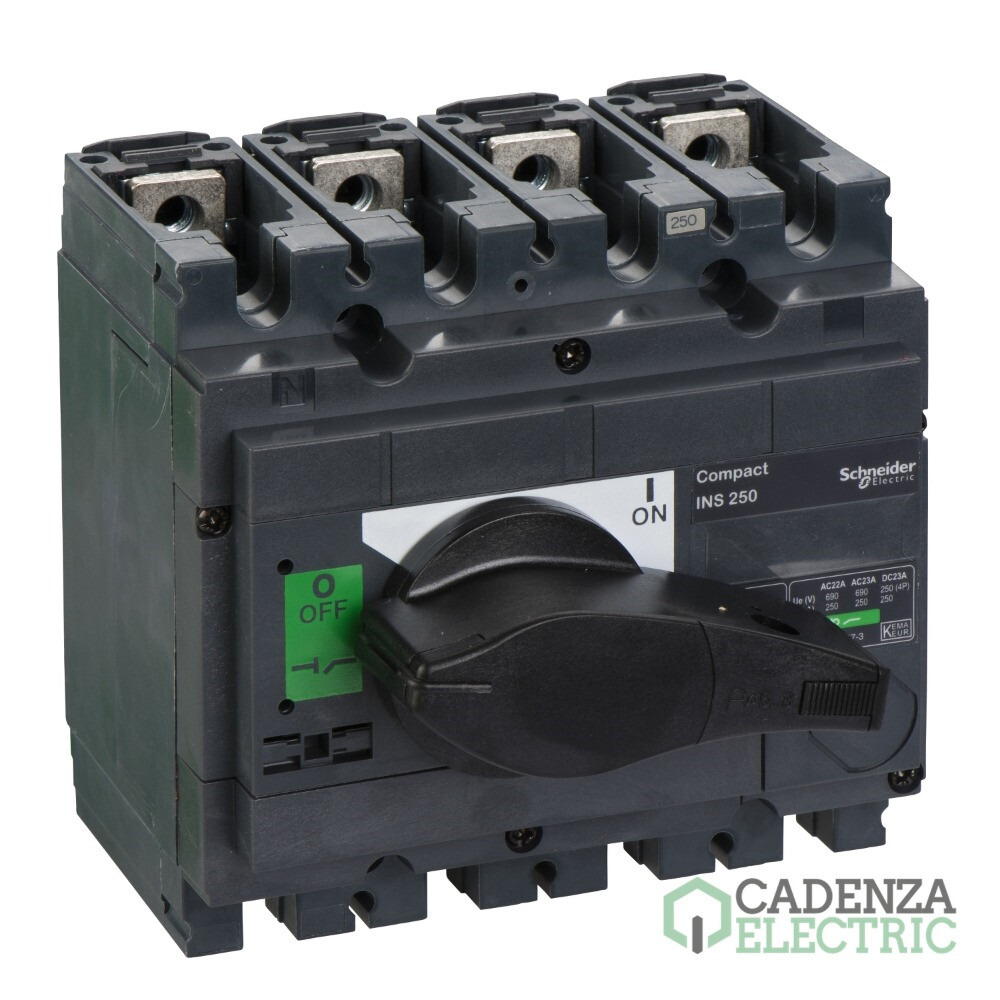

INS250 4P ref. 31107 Schneider Electric

31107 | 4P | 250 A | ComPacT | Interruptor seccionador | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: nw20170022
Código de producto:
Código de proveedor:
Más en 4P
Más en Interruptores seccionadores Interpact y Compact INS/INV
Marca: Schneider Electric
Gama: ComPacT
Tipo de producto o componente: Interruptor seccionador
Corriente nominal: 250 A
Corriente termica convencional: 250 A
Numero de polos: 4P
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de INS250 4P – referencia 31107 de Schneider Electric.

Principal

Gama	ComPact
Tipo de producto o componente	Interruptor seccionador
Nombre del producto	Compact INSE
Número de polos	4P
Tipo de red	AC, Corriente continua
Frecuencia de red	50/60 Hz
[Ie] Corriente nominal de empleo	AC-22A 250 A AC 50/60 Hz 220/240 V, AC-22A 250 A AC 50/60 Hz 380/415 V, AC-22A 250 A AC 50/60 Hz 440/480 V, AC-22A 250 A AC 50/60 Hz 480 V NEMA, AC-22A 250 A AC 50/60 Hz 500/525 V, AC-22A 250 A AC 50/60 Hz 660/690 V, AC-23A 250 A AC 50/60 Hz 220/240 V, AC-23A 250 A AC 50/60 Hz 380/415 V, AC-23A 250 A AC 50/60 Hz 440/480 V, AC-23A 250 A AC 50/60 Hz 480 V NEMA, AC-23A 250 A AC 50/60 Hz 500/525 V, AC-23A 250 A AC 50/60 Hz 660/690 V, DC-22A 250 A corriente continua 125 V 2 polos en serie, DC-22A 250 A corriente continua 250 V 4 polos en serie, DC-23A 250 A corriente continua 125 V 2 polos en serie, DC-23A 250 A corriente continua 250 V 4 polos en serie
[Ui] Tensión nominal de aislamiento	750 V AC 50/60 Hz
[Ith] Corriente térmica convencional	250 A en 60 °C
[icm] capacidad nominal de cortocircuito	30 kA solo interruptor-seccionador 690 V AC en 50/60 Hz, 330 kA con interruptor automático aguas arriba 690 V AC en 50/60 Hz
[Ue] Tensión nominal de empleo	250 V corriente continua, 690 V AC 50/60 Hz
poder de seccionamiento	Sí
indicador de posición del contacto	Sí
corte visible	No
Grado de contaminación	3

Complementario

Tipo de control	Mando rotativo
color de la maneta	Negro
Tipo de montaje	Fijo
Soporte de montaje	Carril, Placa
conexión superior	Frontal
conexión hacia abajo	Parte delantera
potencia máxima	AC-23 132 kW en 380/415 V AC 50/60 Hz, AC-23 150 kW en 440 V AC 50/60 Hz, AC-23 150 kW en 480 V AC 50/60 Hz (NEMA), AC-23 160 kW en 500/525 V AC 50/60 Hz, AC-23 210 kW en 660/690 V AC 50/60 Hz, AC-23 75 kW en 220/240 V AC 50/60 Hz, AC-23 75 kW en 230 V AC 50/60 Hz (NEMA)
servicio nominal	Ininterrumpido
[Icw] Corriente temporal admisible	1,8 kA durabilidad eléctrica 30 s acorde a valores instantáneos y de demanda, 2,2 kA durabilidad eléctrica 20 s acorde a valores instantáneos y de demanda, 4,9 kA durabilidad eléctrica 3 s acorde a valores instantáneos y de demanda, 8,5 kA durabilidad eléctrica 1 s acorde a valores instantáneos y de demanda
Durabilidad mecánica	15000 ciclos
Durabilidad eléctrica	AC-22A 1500 ciclos 440 V AC 50/60 Hz, AC-22A 1500 ciclos 500 V AC 50/60 Hz, AC-22A 1500 ciclos 690 V AC 50/60 Hz, AC-23A 1500 ciclos 440 V AC 50/60 Hz, AC-23A 1500 ciclos 500 V AC 50/60 Hz, AC-23A 1500 ciclos 690 V AC 50/60 Hz, DC-22A 1500 ciclos 250 V corriente continua 4 polos en serie, DC-23A 1500 ciclos 250 V corriente continua 4 polos en serie
Paso de conexión	35 mm
Altura	136 mm
Ancho	140 mm
Profundidad	96 mm
Peso del producto	2,2 kg

Entorno

Normas	Valores instantáneos y de demanda, En> 40 A
Certificaciones de producto	KEMA-KEUR, CCC
Grado de protección IP	IP40 conforming to IEC 60529
Grado de protección IK	IK07
Temperatura ambiente de operación	-25…70 °C
Temperatura ambiente de almacenamiento	-50…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	17,000 cm
Paquete 1 Ancho	13,700 cm
Paquete 1 Longitud	16,300 cm
Paquete 1 Peso	2,420 kg
Tipo de unidad de paquete 2	S04
Número de unidades en el paquete 2	9
Paquete 2 Altura	30,000 cm
Paquete 2 Ancho	40,000 cm
Paquete 2 Longitud	60,000 cm
Paquete 2 Peso	22,654 kg
Tipo de unidad de paquete 3	P12
Número de unidades en el paquete 3	36
Paquete 3 Altura	50,000 cm
Paquete 3 Ancho	80,000 cm
Paquete 3 Longitud	120,000 cm
Paquete 3 Peso	102,616 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con INS250 4P

Este INS250 4P, referencia 31107 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

6 separadores de fase (NSX100/250 INV/INS) — referencia LV429329 de Schneider Electric.
