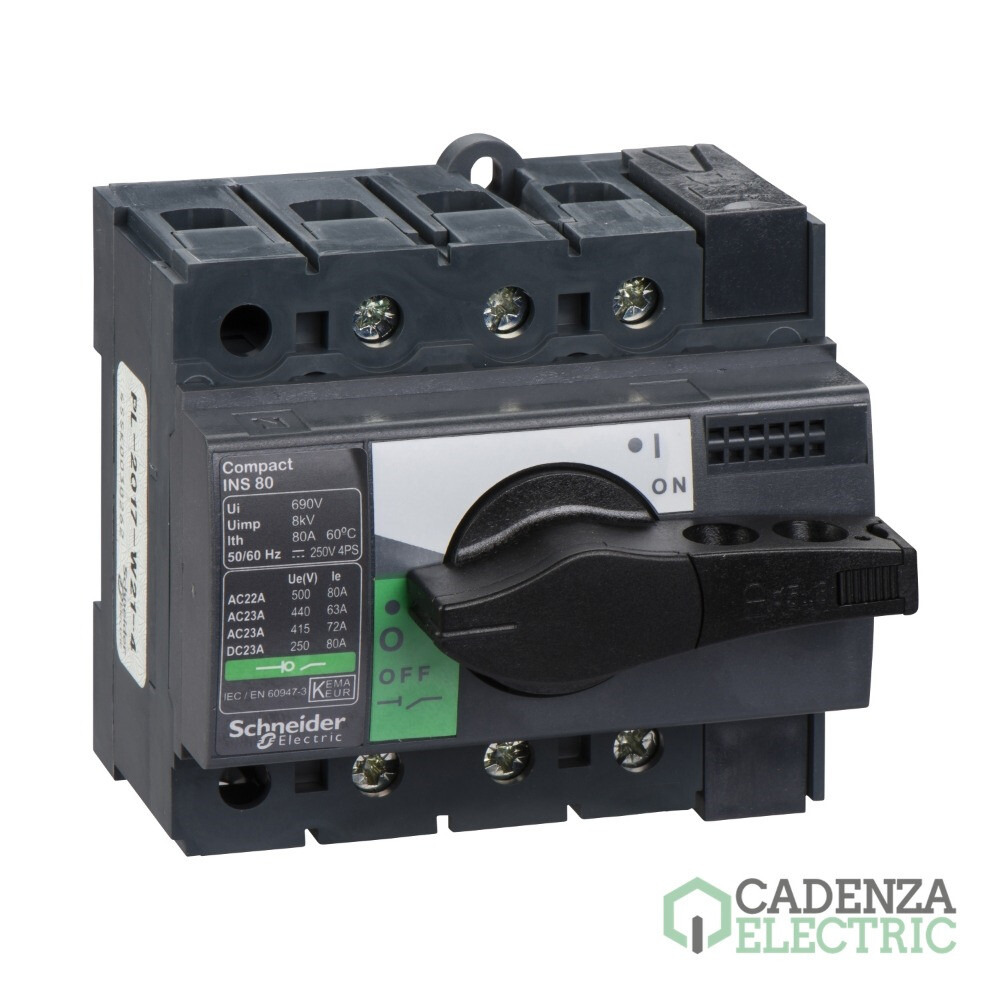

INTERPACT INS80 3P ref. 28904 Schneider Electric

28904 | 3P | 40 A | ComPacT | Interruptor seccionador | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCH28904
Código de producto:
Código de proveedor:
Más en 3P
Más en Interruptores seccionadores Interpact y Compact INS/INV
Marca: Schneider Electric
Gama: ComPacT
Tipo de producto o componente: Interruptor seccionador
Corriente nominal: 40 A
Corriente nominal: 63 A
Corriente nominal: 80 A
Corriente nominal: 72 A
Corriente termica convencional: 80 A
Numero de polos: 3P
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de INTERPACT INS80 3P – referencia 28904 de Schneider Electric.

Principal

Gama	ComPact
Nombre del producto	Compact INSE
Tipo de producto o componente	Interruptor seccionador
Número de polos	3P
Tipo de red	Corriente continua, AC
Frecuencia de red	50/60 Hz
[Ie] Corriente nominal de empleo	AC-23A 40 A AC 50/60 Hz 500 V, AC-23A 63 A AC 50/60 Hz 440/480 V 2 polos en serie, AC-22A 80 A AC 50/60 Hz 220/240 V, AC-22A 80 A AC 50/60 Hz 380/415 V, AC-22A 80 A AC 50/60 Hz 440/480 V, AC-22A 80 A AC 50/60 Hz 500 V, AC-23A 72 A AC 50/60 Hz 380/415 V, AC-23A 80 A AC 50/60 Hz 220/240 V, DC-22A 80 A corriente continua 50/60 Hz 125 V 2 polos en serie, DC-23A 80 A corriente continua 125 V 2 polos en serie
[Ui] Tensión nominal de aislamiento	690 V AC 50/60 Hz
[Uimp] Resistencia a picos de tensión	8 kV
[Ith] Corriente térmica convencional	80 A en 60 °C
[icm] capacidad nominal de cortocircuito	15 kA solo interruptor-seccionador 500 V AC en 50/60 Hz, 75 kA con interruptor automático aguas arriba 500 V AC en 50/60 Hz
[Ue] Tensión nominal de empleo	125 V corriente continua, 500 V AC 50/60 Hz
poder de seccionamiento	Sí
indicador de posición del contacto	Sí
corte visible	No
Grado de contaminación	3

Complementario

Tipo de control	Mando rotativo
color de la maneta	Negro
Tipo de montaje	Fijo
Soporte de montaje	Placa, Carril DIN
conexión superior	Frontal
conexión hacia abajo	Parte delantera
Sección de cable	1,5…50 mm²
potencia máxima	AC-23 22 kW en 500/525 V AC 50/60 Hz, AC-23 22 kW en 220/240 V AC 50/60 Hz, AC-23 37 kW en 380/415 V AC 50/60 Hz, AC-23 37 kW en 440 V AC 50/60 Hz
servicio nominal	Ininterrumpido
clase de servicio intermitente	Clase 120 - 60 %
dimensiones del armario para	190 mm x 115 mm x 55 mm
[Icw] Corriente temporal admisible	0,067 kA durabilidad eléctrica 20 s acorde a valores instantáneos y de demanda, 1,73 kA durabilidad eléctrica 3 s acorde a valores instantáneos y de demanda, 3 kA durabilidad eléctrica 1 s acorde a valores instantáneos y de demanda, 5,5 kA durabilidad eléctrica 30 s acorde a valores instantáneos y de demanda
Durabilidad mecánica	20000 ciclos
Durabilidad eléctrica	AC-22A 1500 ciclos 220/240 V AC 50/60 Hz, AC-22A 1500 ciclos 380/415 V AC 50/60 Hz 2 polos en serie, AC-22A 1500 ciclos 440 V AC 50/60 Hz, AC-22A 1500 ciclos 500 V AC 50/60 Hz, AC-23A 1500 ciclos 220/240 V AC 50/60 Hz, AC-23A 1500 ciclos 380/415 V AC 50/60 Hz, AC-23A 1500 ciclos 440 V AC 50/60 Hz, AC-23A 1500 ciclos 500 V AC 50/60 Hz, DC-22A 1500 ciclos 250 V corriente continua 50/60 Hz 2 polos en serie, DC-23A 1500 ciclos 250 V corriente continua 2 polos en serie
Paso de conexión	18 mm
Altura	85 mm
Ancho	90 mm
Profundidad	62,5 mm
Peso del producto	0,5 kg

Entorno

Normas	Valores instantáneos y de demanda, En> 40 A
Certificaciones de producto	CCC, KEMA-KEUR
Grado de protección IP	IP40 conforming to IEC 60529
Grado de protección IK	IK07
Temperatura ambiente de operación	-25…70 °C
Temperatura ambiente de almacenamiento	-50…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	9,300 cm
Paquete 1 Ancho	10,000 cm
Paquete 1 Longitud	10,000 cm
Paquete 1 Peso	600,000 g
Tipo de unidad de paquete 2	S03
Número de unidades en el paquete 2	18
Paquete 2 Altura	30,000 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	11,200 kg
Tipo de unidad de paquete 3	P12
Número de unidades en el paquete 3	144
Paquete 3 Altura	50,000 cm
Paquete 3 Ancho	80,000 cm
Paquete 3 Longitud	120,000 cm
Paquete 3 Peso	103,160 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con INTERPACT INS80 3P

Este INTERPACT INS80 3P, referencia 28904 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

2 CUBREBORNES 3/4P (INS40/80) — referencia 28957 de Schneider Electric.
