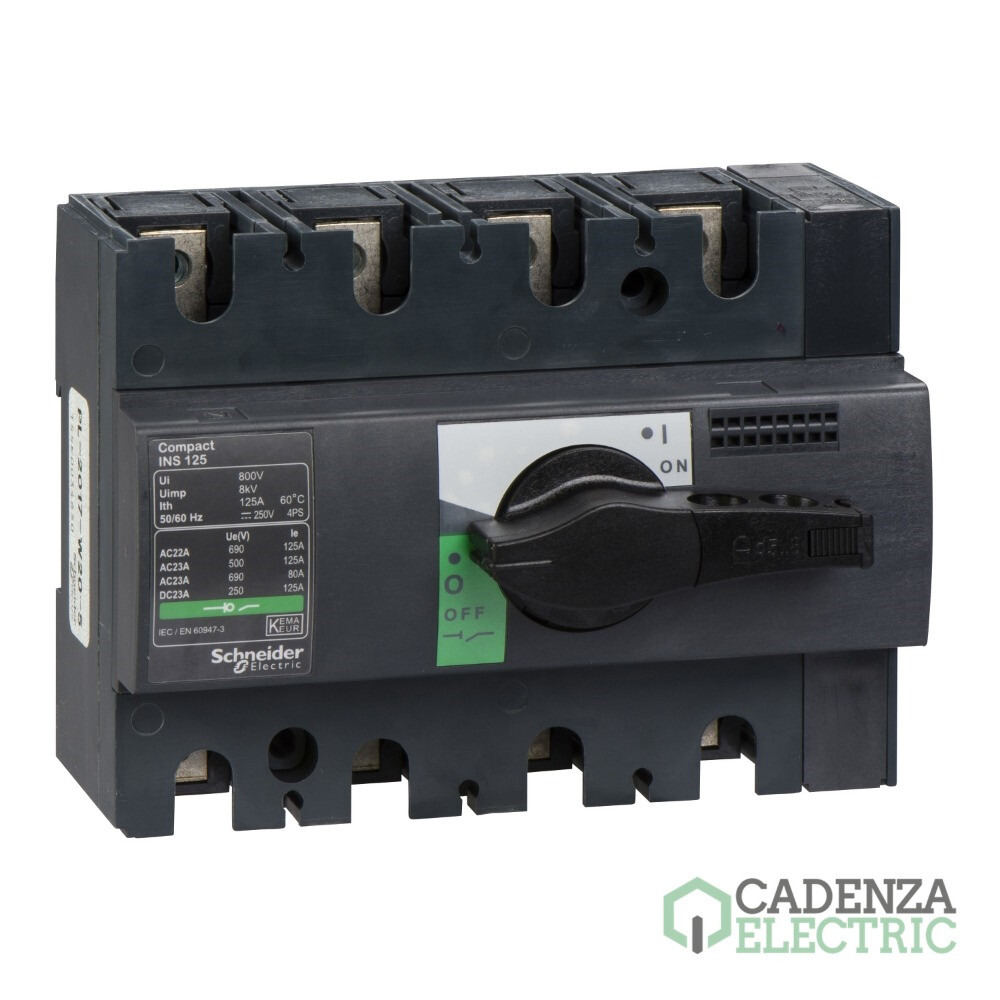

INTERPACT INS125 4P ref. 28911 Schneider Electric

28911 | 4P | 80 A | ComPacT | Interruptor seccionador | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: ee00177
Código de producto:
Código de proveedor:
Más en 4P
Más en Interruptores seccionadores Interpact y Compact INS/INV
Marca: Schneider Electric
Gama: ComPacT
Tipo de producto o componente: Interruptor seccionador
Corriente nominal: 125 A
Corriente nominal: 80 A
Corriente termica convencional: 125 A
Numero de polos: 4P
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de INTERPACT INS125 4P – referencia 28911 de Schneider Electric.

Principal

Gama	ComPact
Nombre del producto	Compact INSE
Tipo de producto o componente	Interruptor seccionador
Número de polos	4P
Tipo de red	AC, Corriente continua
Frecuencia de red	50/60 Hz
[Ie] Corriente nominal de empleo	AC-22A 125 A AC 50/60 Hz 220/240 V, AC-22A 125 A AC 50/60 Hz 380/415 V, AC-22A 125 A AC 50/60 Hz 440/480 V 2 polos en serie, AC-22A 125 A AC 50/60 Hz 500 V 2 polos en serie, AC-22A 125 A AC 50/60 Hz 660/690 V 4 polos en serie, AC-23A 125 A AC 50/60 Hz 220/240 V 4 polos en serie, AC-23A 125 A AC 50/60 Hz 380/415 V, AC-23A 125 A AC 50/60 Hz 440/480 V, AC-23A 125 A AC 50/60 Hz 500 V, AC-23A 80 A AC 50/60 Hz 660/690 V, DC-22A 125 A corriente continua 50/60 Hz 125 V 2 polos en serie, DC-23A 125 A corriente continua 50/60 Hz 125 V 2 polos en serie, DC-22A 125 A corriente continua 50/60 Hz 250 V 4 polos en serie, DC-23A 125 A corriente continua 50/60 Hz 250 V 4 polos en serie
[Ui] Tensión nominal de aislamiento	750 V AC 50/60 Hz
[Uimp] Resistencia a picos de tensión	8 kV
[Ith] Corriente térmica convencional	125 A en 60 °C
[icm] capacidad nominal de cortocircuito	154 kA con interruptor automático aguas arriba 690 V AC en 50/60 Hz, 20 kA solo interruptor-seccionador 690 V AC en 50/60 Hz
[Ue] Tensión nominal de empleo	250 V corriente continua, 690 V AC 50/60 Hz
poder de seccionamiento	Sí
indicador de posición del contacto	Sí
corte visible	No
Grado de contaminación	3

Complementario

Tipo de control	Mando rotativo
color de la maneta	Negro
Tipo de montaje	Fijo
Soporte de montaje	Carril DIN, Placa
conexión superior	Frontal
conexión hacia abajo	Parte delantera
potencia máxima	AC-23 55 kW en 440 V AC 50/60 Hz, AC-23 37 kW en 220/240 V AC 50/60 Hz, AC-23 55 kW en 380/415 V AC 50/60 Hz, AC-23 75 kW en 500/525 V AC 50/60 Hz, AC-23 75 kW en 660/690 V AC 50/60 Hz
servicio nominal	Ininterrumpido
clase de servicio intermitente	Clase 120 - 60 %
dimensiones del armario para	260 mm x 160 mm x 55 mm
[Icw] Corriente temporal admisible	0,01 kA durabilidad eléctrica 30 s acorde a valores instantáneos y de demanda, 1,23 kA durabilidad eléctrica 20 s acorde a valores instantáneos y de demanda, 3,175 kA durabilidad eléctrica 3 s acorde a valores instantáneos y de demanda, 5,5 kA durabilidad eléctrica 1 s acorde a valores instantáneos y de demanda
Durabilidad mecánica	15000 ciclos
Durabilidad eléctrica	AC-22A 1500 ciclos 220/240 V AC 50/60 Hz, AC-22A 1500 ciclos 380/415 V AC 50/60 Hz 4 polos en serie, AC-22A 1500 ciclos 440 V AC 50/60 Hz, AC-22A 1500 ciclos 500 V AC 50/60 Hz, AC-23A 1500 ciclos 220/240 V AC 50/60 Hz, AC-23A 1500 ciclos 380/415 V AC 50/60 Hz, AC-23A 1500 ciclos 440 V AC 50/60 Hz, AC-23A 1500 ciclos 500 V AC 50/60 Hz, DC-22A 1500 ciclos 250 V corriente continua 50/60 Hz 4 polos en serie, DC-23A 1500 ciclos 250 V corriente continua 50/60 Hz 4 polos en serie, AC-22A 1500 ciclos 690 V AC 50/60 Hz, AC-23A 1500 ciclos 690 V AC 50/60 Hz 4 polos en serie
Paso de conexión	30 mm
Altura	100 mm
Ancho	135 mm
Profundidad	62,5 mm
Peso del producto	0,9 kg

Entorno

Normas	Valores instantáneos y de demanda, En> 40 A
Certificaciones de producto	CCC, KEMA-KEUR
Grado de protección IP	IP40 conforming to IEC 60529
Grado de protección IK	IK07
Temperatura ambiente de operación	-25…70 °C
Temperatura ambiente de almacenamiento	-50…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	13,500 cm
Paquete 1 Ancho	11,600 cm
Paquete 1 Longitud	15,000 cm
Paquete 1 Peso	1,121 kg
Tipo de unidad de paquete 2	S03
Número de unidades en el paquete 2	10
Paquete 2 Altura	30,000 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	11,596 kg
Tipo de unidad de paquete 3	P12
Número de unidades en el paquete 3	80
Paquete 3 Altura	43,000 cm
Paquete 3 Ancho	80,000 cm
Paquete 3 Longitud	120,000 cm
Paquete 3 Peso	106,000 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con INTERPACT INS125 4P

Este INTERPACT INS125 4P, referencia 28911 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

6 SEPARADORES DE FASE (INS100/160) — referencia 28959 de Schneider Electric.
