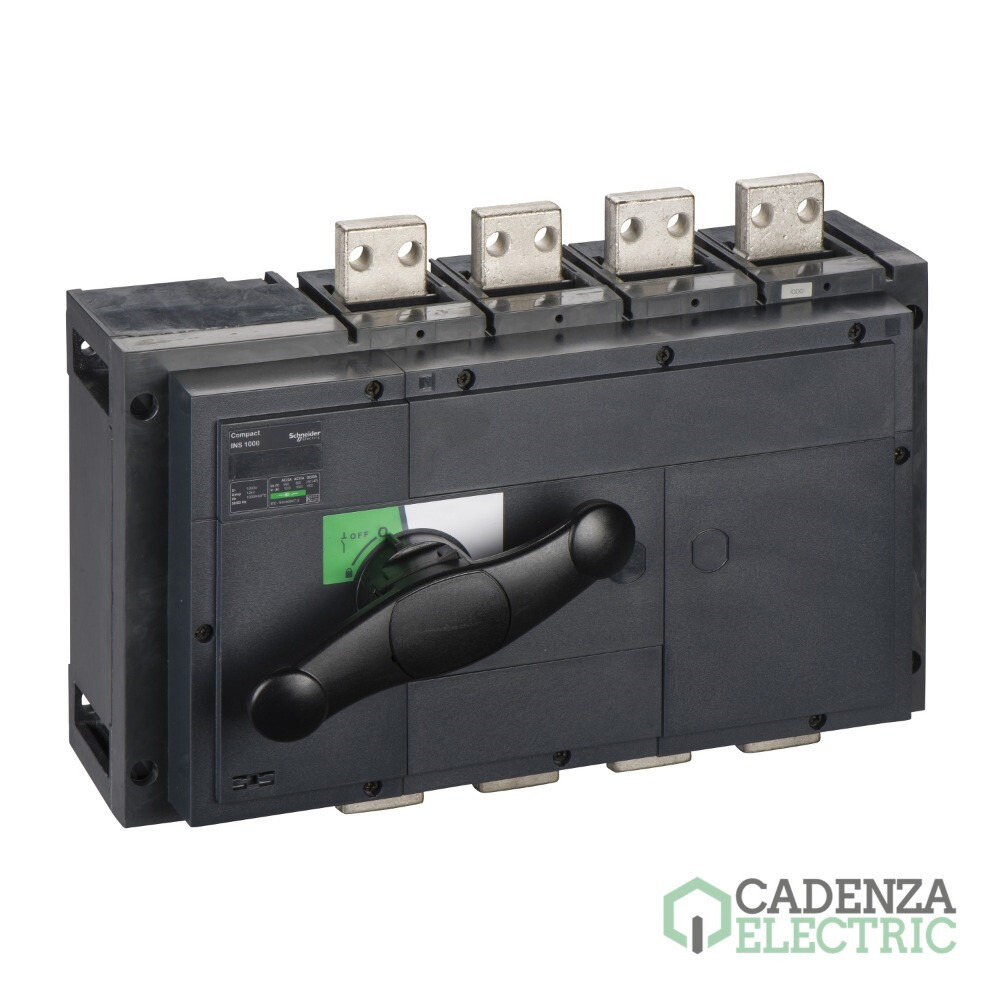

interruptor seccionador Interpact INS1000 - 1000 A - 4 pólos ref. 31333 Schneider Electric

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: SCH31333
Código de producto:
Código de proveedor:
Más en 4P
Más en Interruptores seccionadores Interpact y Compact INS/INV
Marca: Schneider Electric
Gama: ComPacT
Tipo de producto o componente: Interruptor seccionador
Corriente nominal: 1000 A
Corriente termica convencional: 1000 A
Numero de polos: 4P
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de interruptor seccionador Interpact INS1000 - 1000 A - 4 pólos – referencia 31333 de Schneider Electric.

Principal

Gama	ComPact
Nombre del producto	Compact INSE
Tipo de producto o componente	Interruptor seccionador
Número de polos	4P
Tipo de red	AC, Corriente continua
Frecuencia de red	50/60 Hz
[Ie] Corriente nominal de empleo	AC-21A 1000 A AC 50/60 Hz 220/240 V, AC-21A 1000 A AC 50/60 Hz 380/415 V, AC-21A 1000 A AC 50/60 Hz 440/480 V, AC-21A 1000 A AC 50/60 Hz 480 V NEMA, AC-21A 1000 A AC 50/60 Hz 500/525 V, AC-21A 1000 A AC 50/60 Hz 660/690 V, AC-22A 1000 A AC 50/60 Hz 220/240 V, AC-22A 1000 A AC 50/60 Hz 380/415 V, AC-22A 1000 A AC 50/60 Hz 440/480 V, AC-22A 1000 A AC 50/60 Hz 480 V NEMA, AC-22A 1000 A AC 50/60 Hz 500/525 V, AC-22A 1000 A AC 50/60 Hz 660/690 V, AC-23A 1000 A AC 50/60 Hz 220/240 V, AC-23A 1000 A AC 50/60 Hz 380/415 V, AC-23A 1000 A AC 50/60 Hz 440/480 V, AC-23A 1000 A AC 50/60 Hz 480 V NEMA, AC-23A 1000 A AC 50/60 Hz 500/525 V, AC-23A 1000 A AC 50/60 Hz 660/690 V, DC-21A 1000 A corriente continua 125 V 2 polos en serie, DC-22A 1000 A corriente continua 125 V 2 polos en serie, DC-23A 1000 A corriente continua 125 V 2 polos en serie, DC-21A 1000 A corriente continua 250 V 4 polos en serie, DC-22A 1000 A corriente continua 250 V 4 polos en serie, DC-23A 1000 A corriente continua 250 V 4 polos en serie
[Ui] Tensión nominal de aislamiento	1000 V AC 50/60 Hz
[Uimp] Resistencia a picos de tensión	12 kV
[Ith] Corriente térmica convencional	1000 A en 60 °C
[icm] capacidad nominal de cortocircuito	330 kA con interruptor automático aguas arriba 690 V AC en 50/60 Hz, 75 kA solo interruptor-seccionador 690 V AC en 50/60 Hz
[Ue] Tensión nominal de empleo	690 V AC 50/60 Hz, 250 V corriente continua
poder de seccionamiento	Sí
indicador de posición del contacto	Sí
corte visible	No
Grado de contaminación	3

Complementario

Tipo de control	Mando rotativo
color de la maneta	Negro
Tipo de montaje	Fijo
Soporte de montaje	Carril, Placa
conexión superior	Frontal
conexión hacia abajo	Parte delantera
potencia máxima	AC-23 315 kW en 220/240 V AC 50/60 Hz, AC-23 560 kW en 380/400 V AC 50/60 Hz, AC-23 630 kW en 415 V AC 50/60 Hz, AC-23 710 kW en 500/525 V AC 50/60 Hz, AC-23 900 kW en 660/690 V AC 50/60 Hz
servicio nominal	Ininterrumpido
clase de servicio intermitente	Clase 120 - 60 %
[Icw] Corriente temporal admisible	10 kA durabilidad eléctrica 20 s acorde a valores instantáneos y de demanda, 20 kA durabilidad eléctrica 3 s acorde a valores instantáneos y de demanda, 35 kA durabilidad eléctrica 1 s acorde a valores instantáneos y de demanda, 42 kA durabilidad eléctrica 0.8 s acorde a valores instantáneos y de demanda, 50 kA durabilidad eléctrica 0.5 s acorde a valores instantáneos y de demanda, 8 kA durabilidad eléctrica 30 s acorde a valores instantáneos y de demanda
Durabilidad mecánica	3000 ciclos
Durabilidad eléctrica	AC-21A 500 ciclos 220/240 V AC 50/60 Hz, AC-21A 500 ciclos 380/415 V AC 50/60 Hz, AC-21A 500 ciclos 440/480 V AC 50/60 Hz, AC-21A 500 ciclos 480 V AC 50/60 Hz acorde a NEMA, AC-21A 500 ciclos 500/525 V AC 50/60 Hz, AC-21A 500 ciclos 660/690 V AC 50/60 Hz, AC-22A 500 ciclos 220/240 V AC 50/60 Hz, AC-22A 500 ciclos 380/415 V AC 50/60 Hz, AC-22A 500 ciclos 440/480 V AC 50/60 Hz, AC-22A 500 ciclos 480 V AC 50/60 Hz acorde a NEMA, AC-22A 500 ciclos 500/525 V AC 50/60 Hz, AC-22A 500 ciclos 660/690 V AC 50/60 Hz, AC-23A 500 ciclos 220/240 V AC 50/60 Hz, AC-23A 500 ciclos 380/415 V AC 50/60 Hz, AC-23A 500 ciclos 440/480 V AC 50/60 Hz, AC-23A 500 ciclos 480 V AC 50/60 Hz acorde a NEMA, AC-23A 500 ciclos 500/525 V AC 50/60 Hz, AC-23A 500 ciclos 660/690 V AC 50/60 Hz, DC-21A 500 ciclos 125 V corriente continua 2 polos en serie, DC-22A 500 ciclos 125 V corriente continua 2 polos en serie, DC-23A 500 ciclos 125 V corriente continua 2 polos en serie, DC-21A 500 ciclos 250 V corriente continua 4 polos en serie, DC-22A 500 ciclos 250 V corriente continua 4 polos en serie, DC-23A 500 ciclos 250 V corriente continua 4 polos en serie
Paso de conexión	70 mm
Altura	300 mm
Ancho	410 mm
Profundidad	146,5 mm
Peso del producto	18 kg

Entorno

Normas	Valores instantáneos y de demanda, En> 40 A
Certificaciones de producto	KEMA-KEUR
Grado de protección IP	IP40 conforming to IEC 60529
Grado de protección IK	IK07
Temperatura ambiente de operación	-25…70 °C
Temperatura ambiente de almacenamiento	-50…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	21,000 cm
Paquete 1 Ancho	33,500 cm
Paquete 1 Longitud	43,000 cm
Paquete 1 Peso	18,600 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con interruptor seccionador Interpact INS1000 - 1000 A - 4 pólos

Este interruptor seccionador Interpact INS1000 - 1000 A - 4 pólos, referencia 31333 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

separadores de fase 3P/4P INS/INV800/1600 — referencia 31315 de Schneider Electric.
