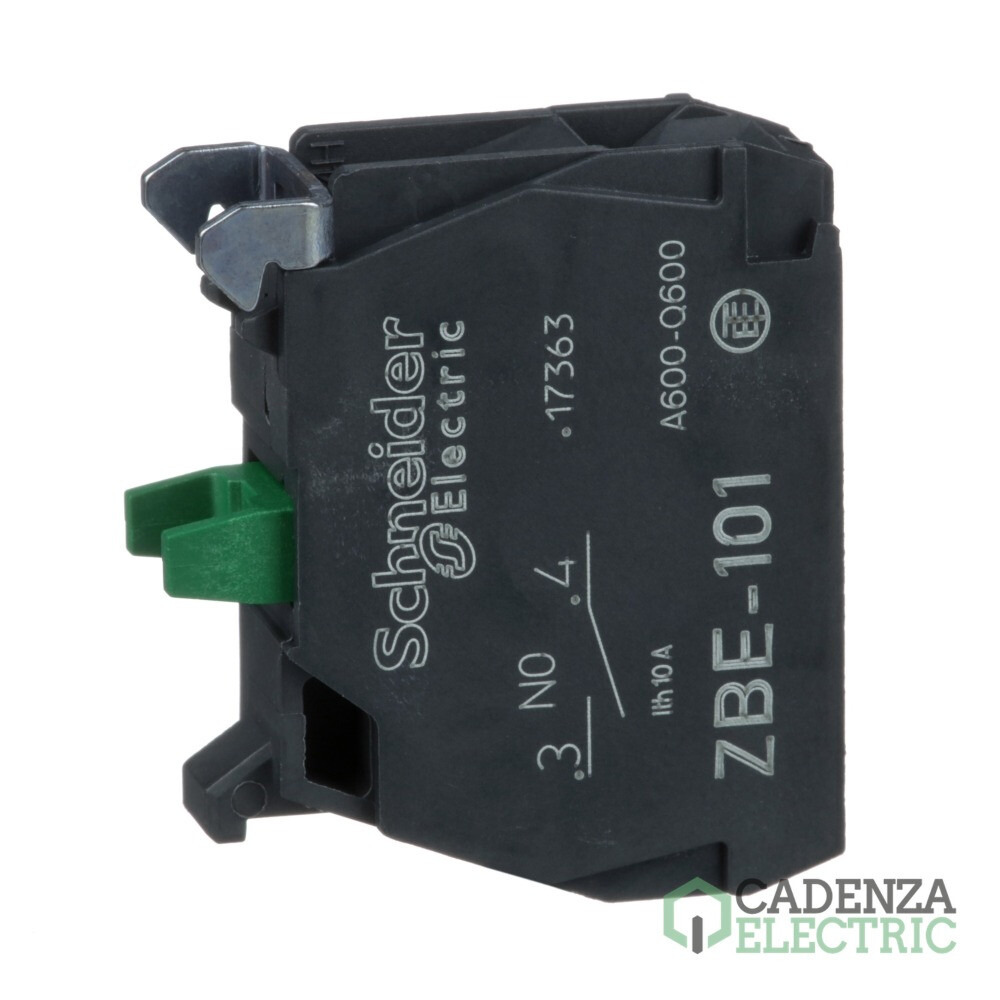

Harmony XB4 - Elemento de contacto - na ref. ZBE101 Schneider Electric

ZBE101 | 3 A | ZBE | Bloque de contacto | Aleación de plata (Ag/Ni) | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: ee00773
Código de producto:
Código de proveedor:
Más en sin numero de polos
Más en Conjuntos con cuerpo y bloques ZB4 y ZB5
Marca: Schneider Electric
Calibre cable: 0,22 mm²
Gama: Harmony XB5
Gama: Harmony XB4
Tipo de producto o componente: Bloque de contacto
Protección ip: IP20
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Harmony XB4 - Elemento de contacto - na – referencia ZBE101 de Schneider Electric.

Principal

Gama de producto	Harmony XB5, Harmony XB4
Tipo de producto o componente	Bloque de contacto
Nombre abreviado del equipo	ZBE
Se vende en cantidades indivisibles	5
Grado de protección IP	IP20 acorde a IEC 60529
Funcionamiento de contacto	Ruptura lenta
Contact block type	Individual
Uso de contactos	Contactos estándar
Conexiones - terminales	Bornas tornillo, 40 A, Bornas tornillo, >= 1 x 0.22 mm² sin terminal

Complementario

Peso del producto	0,011 kg
Tipo de contactos y composición	1 NA
Apertura positiva	Sin
Recorrido de funcionamineto	2,6 mm (NA estado eléctrico cambiante), 4,3 mm (viaje total)
Fuerza de funcionamiento	2,3 N NA estado eléctrico cambiante
Durabilidad mecánica	10000000 ciclos
par de apriete	0,8…1,2 N.m
Forma de la cabeza de tornillo	Cruzado compatible con Pozidriv no 1 destornillador, Ranurado compatible con plano 4 mm Ø destornillador, Ranurado compatible con plano 5,5 mm Ø destornillador
Material de los contactos	Aleación de plata (Ag/Ni)
Protección contra cortocircuito	10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
[Ith] Corriente térmica convencional	10 A acorde a IEC 60947-5-1
[Ui] Tensión nominal de aislamiento	600 V (grado contaminación 3)
[Uimp] Resistencia a picos de tensión	6 kV
[Ie] Corriente nominal de empleo	3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1, 6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1, 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1, 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1, 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1, 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1
Durabilidad eléctrica	1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion 40 A, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
Certificaciones de producto	CCC, UL, DNV, GL, GOST, LROS (Lloyds Register of Shipping), BV, CSA
resistencia a las vibraciones	5 gn (f = 2…500 Hz) acorde a IEC 60068-2-6
resistencia a los choques	30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27, 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	1,000 cm
Paquete 1 Ancho	2,500 cm
Paquete 1 Longitud	3,000 cm
Paquete 1 Peso	9,000 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	5
Paquete 2 Altura	4,500 cm
Paquete 2 Ancho	5,500 cm
Paquete 2 Longitud	5,500 cm
Paquete 2 Peso	52,300 g
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	800
Paquete 3 Altura	30,000 cm
Paquete 3 Ancho	30,000 cm
Paquete 3 Longitud	40,000 cm
Paquete 3 Peso	8,691 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Harmony XB4 - Elemento de contacto - na

Este Harmony XB4 - Elemento de contacto - na, referencia ZBE101 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

Ferramenta de aperto ø 22 mm — referencia ZB5AZ905 de Schneider Electric.
