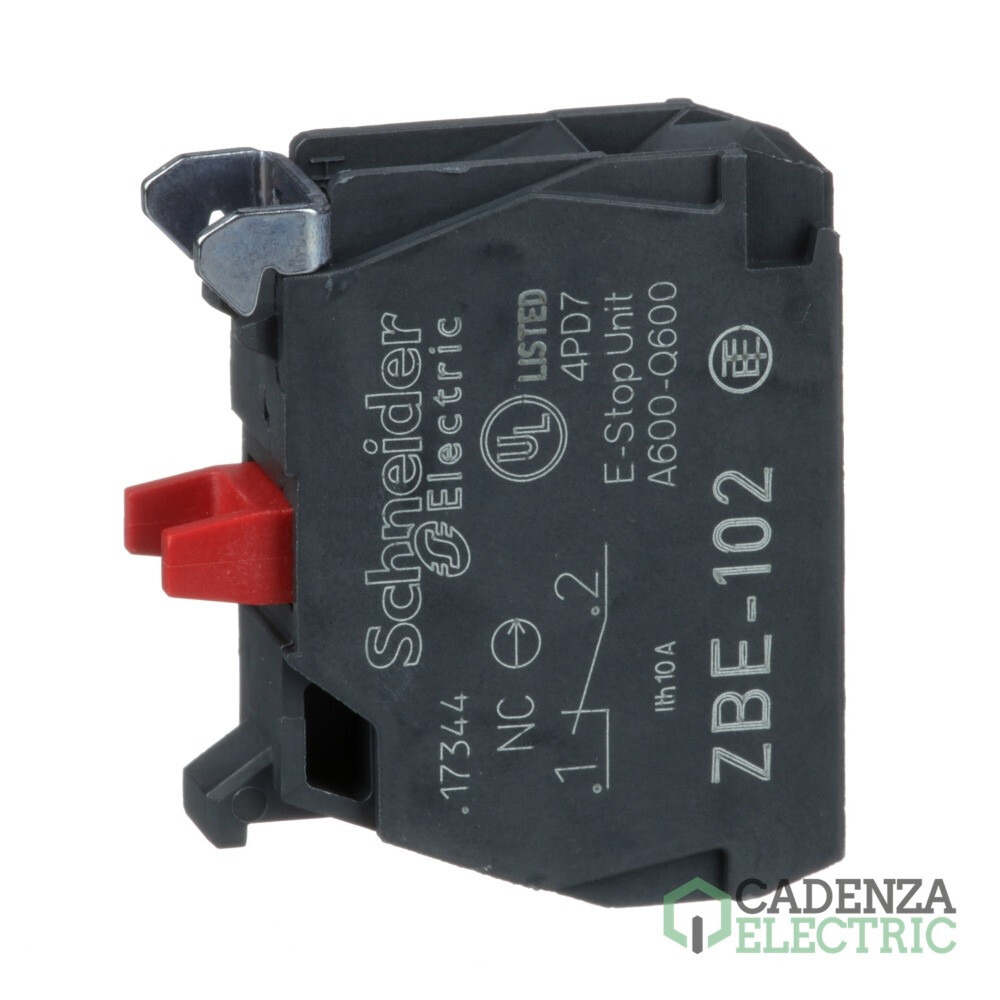

Harmony XB4 - Elemento de contacto nc ref. ZBE102 Schneider Electric

ZBE102 | 3 A | ZBE | Bloque de contacto | Aleación de plata (Ag/Ni) | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: ee00774
Código de producto:
Código de proveedor:
Más en sin numero de polos
Más en Cuerpos, contactos y bloques luminosos
Marca: Schneider Electric
Calibre cable: 0,22 mm²
Gama: Harmony XB4
Gama: Harmony XB5
Tipo de producto o componente: Bloque de contacto
Protección ip: IP20
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Harmony XB4 - Elemento de contacto nc – referencia ZBE102 de Schneider Electric.

Principal

Gama de producto	Harmony XB4, Harmony XB5
Tipo de producto o componente	Bloque de contacto
Nombre abreviado del equipo	ZBE
Se vende en cantidades indivisibles	5
Grado de protección IP	IP20 acorde a IEC 60529
Funcionamiento de contacto	Ruptura lenta
Contact block type	Individual
Uso de contactos	Contactos estándar
Conexiones - terminales	Bornas tornillo, = 1 x 0.22 mm² sin terminal acorde a EN 60947-1

Complementario

Peso del producto	0,011 kg
Tipo de contactos y composición	1 NC
Apertura positiva	Con acorde a EN/IEC 60947-5-1 anexo K
Recorrido de funcionamineto	1,5 mm (NC estado eléctrico cambiante), 4,3 mm (viaje total)
Fuerza de funcionamiento	2 N NC estado eléctrico cambiante
Durabilidad mecánica	10000000 ciclos
par de apriete	0,8…1,2 N.m acorde a EN 60947-1
Forma de la cabeza de tornillo	Cruzado compatible con Pozidriv no 1 destornillador, Ranurado compatible con plano 4 mm Ø destornillador, Ranurado compatible con plano 5,5 mm Ø destornillador
Material de los contactos	Aleación de plata (Ag/Ni)
Protección contra cortocircuito	10 A Fusible de cartucho tipo gG acorde a EN/IEC 60947-5-1
[Ith] Corriente térmica convencional	10 A acorde a EN/IEC 60947-5-1
[Ui] Tensión nominal de aislamiento	600 V (grado contaminación 3) acorde a EN 60947-1
[Uimp] Resistencia a picos de tensión	6 kV acorde a EN 60947-1
[Ie] Corriente nominal de empleo	3 A en 240 V, AC-15, A600 acorde a EN/IEC 60947-5-1, 6 A en 120 V, AC-15, A600 acorde a EN/IEC 60947-5-1, 0,1 A en 600 V, DC-13, Q600 acorde a EN/IEC 60947-5-1, 0,27 A en 250 V, DC-13, Q600 acorde a EN/IEC 60947-5-1, 0,55 A en 125 V, DC-13, Q600 acorde a EN/IEC 60947-5-1, 1,2 A en 600 V, AC-15, A600 acorde a EN/IEC 60947-5-1
Durabilidad eléctrica	1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN/IEC 60947-5-1 anexo C, 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN/IEC 60947-5-1 anexo C, 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN/IEC 60947-5-1 anexo C, 1000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN/IEC 60947-5-1 anexo C, 1000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN/IEC 60947-5-1 anexo C
Montaje del bloque	Montaje frontal
Código de composición eléctrica	C1 (cantidad <= 9), C2 (cantidad <= 7), C3 (cantidad <= 6), C4 (cantidad <= 4), C5 (cantidad <= 5), C6 (cantidad <= 3), C7 (cantidad <= 4), C8 (cantidad <= 2), C9 (cantidad <= 3), C12 (cantidad <= 6), M1 (cantidad <= 6), M2 (cantidad <= 4), M3 (cantidad <= 4), M5 (cantidad <= 2), M6 (cantidad <= 2), M7 (cantidad <= 6), M8 (cantidad <= 4), M9 (cantidad <= 2), SF1 (cantidad <= 3), SF2 (cantidad <= 2), MF1 (cantidad <= 2), MF2 (cantidad <= 2), C10 (cantidad <= 2), M4 (cantidad <= 2), C13 (cantidad <= 1)
Presentación del dispositivo	Elemento básico

Entorno

Tratamiento de protección	TH
Temperatura ambiente de almacenamiento	-40…70 °C
Temperatura ambiente de operación	-40…70 °C
Normas	EN/IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, EN/IEC 60947-1, UL 508, EN/IEC 60947-5-4, JIS C8201-1
Certificaciones de producto	CSA, GOST, BV, DNV, GL, LROS (Lloyds Register of Shipping), CCC, UL
resistencia a las vibraciones	5 gn (f = 2…500 Hz) acorde a IEC 60068-2-6
resistencia a los choques	30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27, 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	5,500 cm
Paquete 1 Ancho	3,400 cm
Paquete 1 Longitud	5,400 cm
Paquete 1 Peso	9,000 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	5
Paquete 2 Altura	5,600 cm
Paquete 2 Ancho	4,300 cm
Paquete 2 Longitud	5,400 cm
Paquete 2 Peso	52,000 g
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	800
Paquete 3 Altura	30,000 cm
Paquete 3 Ancho	30,000 cm
Paquete 3 Longitud	40,000 cm
Paquete 3 Peso	8,757 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Harmony XB4 - Elemento de contacto nc

Este Harmony XB4 - Elemento de contacto nc, referencia ZBE102 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

Ferramenta de aperto ø 22 mm — referencia ZB5AZ905 de Schneider Electric.
