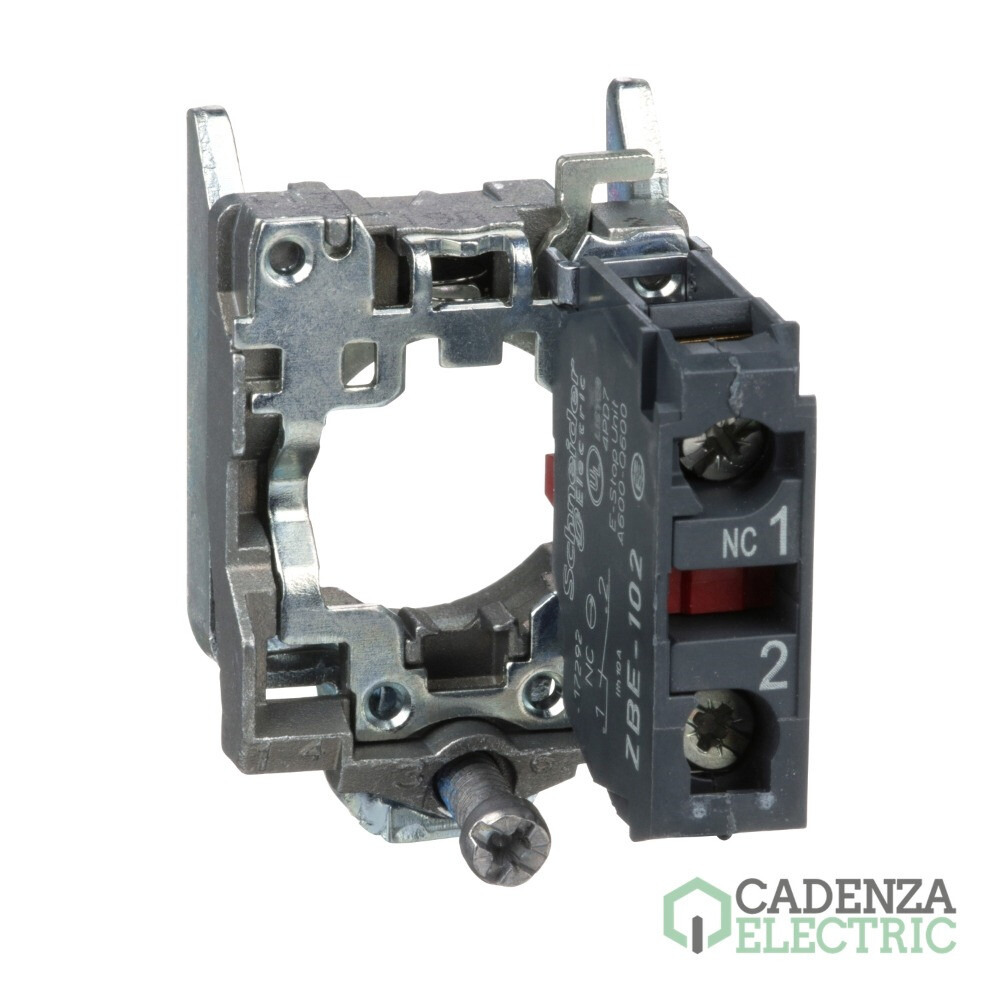

Harmony XB4 - Cuerpo completo 1nc ref. ZB4BZ102 Schneider Electric

ZB4BZ102 | 3 A | 1nc | ZB4 | Cuerpo completo/ contacto montaje completo | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: ee00755
Código de producto:
Código de proveedor:
Más en sin numero de polos
Más en Conjuntos con cuerpo y bloques ZB4 y ZB5
Marca: Schneider Electric
Calibre cable: 0,22 mm²
Gama: Harmony XB4
Tipo de producto o componente: Cuerpo completo/ contacto montaje completo
Tipo de contactos: 1 NC
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Harmony XB4 - Cuerpo completo 1nc – referencia ZB4BZ102 de Schneider Electric.

Principal

Gama de producto	Harmony XB4
Tipo de producto o componente	Cuerpo completo/ contacto montaje completo
Nombre abreviado del equipo	ZB4
Material del anillo fijación	Zamak
Se vende en cantidades indivisibles	1
Tipo de cabeza	Estándar
Tipo y composición de contactos	1 NC
Funcionamiento de contacto	Ruptura lenta
Contact block type	Individual
Composición del dispositivo	Cuerpo, Anillo de fijación
Conexiones - terminales	Bornas tornillo, 40 A, Bornas tornillo, >= 1 x 0.22 mm² sin terminal

Complementario

Anchura global cad	30 mm
Altura global cad	47 mm
Profundidad global cad	37 mm
Descripción terminales iso n°1	(11-12)NC
Peso del producto	0,053 kg
Uso de contactos	Contactos estándar
Apertura positiva	Con acorde a IEC 60947-5-1 anexo K
Recorrido de funcionamineto	1,5 mm (NC estado eléctrico cambiante), 4,3 mm (viaje total)
Fuerza de funcionamiento	2 N NC estado eléctrico cambiante
Durabilidad mecánica	5000000 ciclos
par de apriete	0,8…1,2 N.m
Forma de la cabeza de tornillo	Cruzado compatible con Philips nº 1 destornillador, Cruzado compatible con Pozidriv no 1 destornillador, Ranurado compatible con plano 4 mm Ø destornillador, Ranurado compatible con plano 5,5 mm Ø destornillador
Material de los contactos	Aleación de plata (Ag/Ni)
Protección contra cortocircuito	10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
[Ith] Corriente térmica convencional	10 A acorde a IEC 60947-5-1
[Ui] Tensión nominal de aislamiento	600 V (grado contaminación 3)
[Uimp] Resistencia a picos de tensión	6 kV
[Ie] Corriente nominal de empleo	3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1, 6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1, 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1, 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1, 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1, 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1
Durabilidad eléctrica	10000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion 40 A, IEC 60947-5-4, JIS C8201-1
Certificaciones de producto	BV, GL, CSA, LROS (Lloyds Register of Shipping), UL, DNV
resistencia a las vibraciones	5 gn (f = 2…500 Hz) acorde a IEC 60068-2-6
resistencia a los choques	30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27, 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	4,400 cm
Paquete 1 Ancho	3,400 cm
Paquete 1 Longitud	5,400 cm
Paquete 1 Peso	52,000 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	5
Paquete 2 Altura	4,400 cm
Paquete 2 Ancho	3,400 cm
Paquete 2 Longitud	26,500 cm
Paquete 2 Peso	260,000 g
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	200
Paquete 3 Altura	30,000 cm
Paquete 3 Ancho	30,000 cm
Paquete 3 Longitud	40,000 cm
Paquete 3 Peso	10,920 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Harmony XB4 - Cuerpo completo 1nc

Este Harmony XB4 - Cuerpo completo 1nc, referencia ZB4BZ102 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

Harmony XB4 - Porta etiquetas 30x40mm. s etiqueta — referencia ZBZ32 de Schneider Electric.
Porta-etiqueta 30 x 40 mm para etiqueta 8 x 27 mm sin marcar ref. ZBY2101 Schneider Electric — referencia ZBY2101 de Schneider Electric.
Panel inscripción 200x100 plantilla 1 — referencia ZBYLEG201001 de Schneider Electric.
Harmony XB4 - Porta etiquetas 30x50mm. s etiqueta — referencia ZBZ33 de Schneider Electric.

Piezas de repuesto

Harmony XB4 - Cuerpo metalico p/xb4b — referencia ZB4BZ009 de Schneider Electric.
Harmony XB4 - Elemento de contacto nc — referencia ZBE102 de Schneider Electric.
