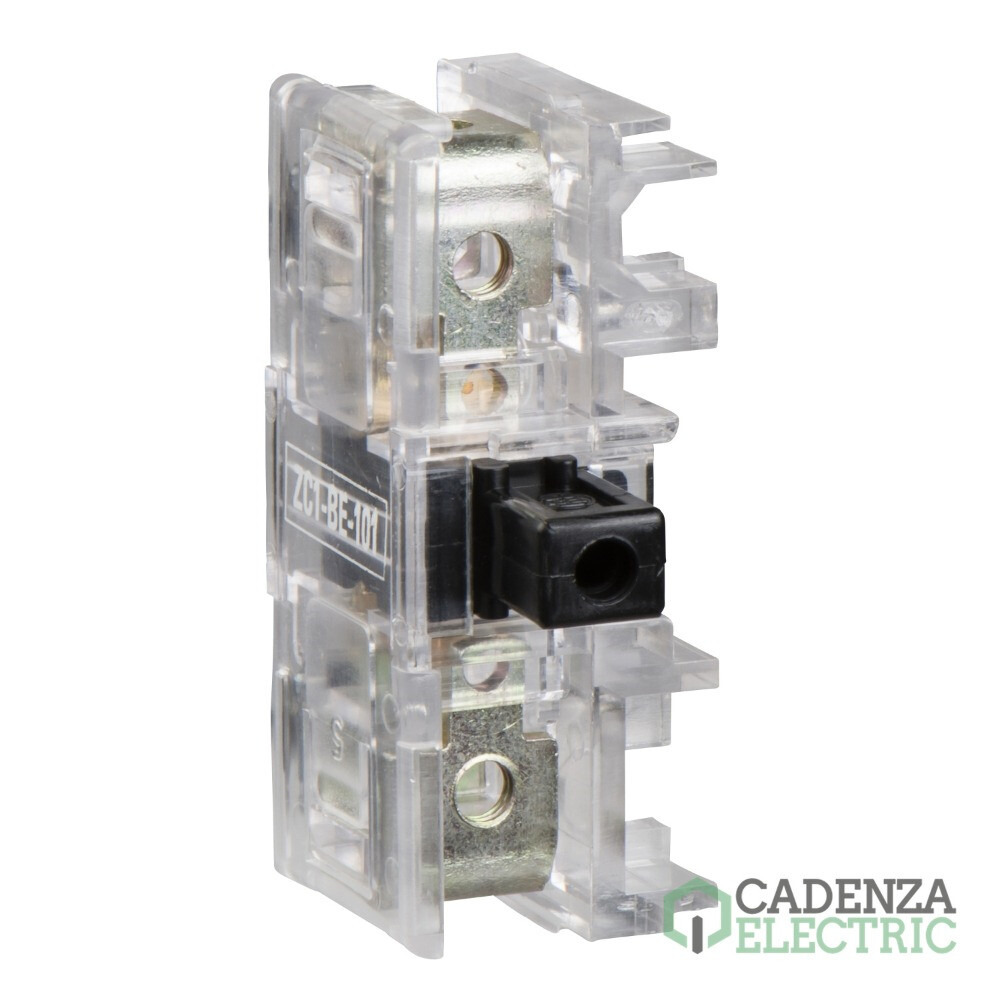

Elemento de contacto ref. ZC1BE101 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHZC1BE101
Código de producto:
Código de proveedor:
Más en Conjuntos con cuerpo y bloques ZB4 y ZB5
Marca: Schneider Electric
Calibre cable: 0,22 mm²
Gama: Harmony XB4
Tipo de producto o componente: Bloque de contacto
Tipo de contactos: 1 NA
Protección ip: IP00
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Elemento de contacto – referencia ZC1BE101 de Schneider Electric.

Principal

Gama de producto	Harmony XB4
Tipo de producto o componente	Bloque de contacto
Nombre abreviado del equipo	ZC1
Se vende en cantidades indivisibles	1
Grado de protección IP	IP00 acorde a IEC 60529
Tipo y composición de contactos	1 NA
Funcionamiento de contacto	Ruptura lenta
Uso de contactos	Estándar
Conexiones - terminales	Bornas tornillo, = 1 x 0.22 mm² sin terminal acorde a EN 60947-1

Complementario

Anchura global cad	18 mm
Altura global cad	42 mm
Profundidad global cad	21 mm
Conexiones - terminales	Bornas tornillo
Peso del producto	0,016 kg
Apertura positiva	Sin
Recorrido de funcionamineto	2,3 mm (NA estado eléctrico cambiante), 4 mm (viaje total)
Fuerza de funcionamiento	2,3 N NA estado eléctrico cambiante
Durabilidad mecánica	1200000 ciclos
par de apriete	0,8…1,2 N.m acorde a EN 60947-1
Forma de la cabeza de tornillo	Ranurado compatible con plano 4 mm Ø destornillador, Cruzado compatible con Pozidriv no 1 destornillador, Ranurado compatible con plano 5,5 mm Ø destornillador, Cruzado compatible con Philips nº 1 destornillador
Material de los contactos	Aleación de plata (Ag/Ni)
Protección contra cortocircuito	10 A Fusible de cartucho tipo gG acorde a EN/IEC 60947-5-1
[Ith] Corriente térmica convencional	10 A acorde a EN/IEC 60947-5-1
[Ui] Tensión nominal de aislamiento	600 V (grado contaminación 3) acorde a EN 60947-1
[Uimp] Resistencia a picos de tensión	6 kV acorde a EN 60947-1
[Ie] Corriente nominal de empleo	3 A en 240 V, AC-15, A600 acorde a EN/IEC 60947-5-1, 6 A en 120 V, AC-15, A600 acorde a EN/IEC 60947-5-1, 0,1 A en 600 V, DC-13, Q600 acorde a EN/IEC 60947-5-1, 0,27 A en 250 V, DC-13, Q600 acorde a EN/IEC 60947-5-1, 0,55 A en 125 V, DC-13, Q600 acorde a EN/IEC 60947-5-1, 1,2 A en 600 V, AC-15, A600 acorde a EN/IEC 60947-5-1
Durabilidad eléctrica	1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN/IEC 60947-5-1 anexo C, 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN/IEC 60947-5-1 anexo C, 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN/IEC 60947-5-1 anexo C, 1000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN/IEC 60947-5-1 anexo C, 1000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN/IEC 60947-5-1 anexo C
Fiabilidad eléctrica	Î» < 10exp(-7) en 5 V, 1 mA en entorno limpio acorde a EN/IEC 60947-5-4, Î» < 10exp(-8) en 17 V, 5 mA en entorno limpio acorde a EN/IEC 60947-5-4
Montaje del bloque	Montaje frontal
Información adicional	Montaje en el anillo del pulsador

Entorno

Tratamiento de protección	TC
Temperatura ambiente de almacenamiento	-40…70 °C
Temperatura ambiente de operación	-25…70 °C
resistencia a las vibraciones	5 gn (f = 2…500 Hz) acorde a IEC 60068-2-6
resistencia a los choques	30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27, 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	1,5 cm
Paquete 1 Ancho	3,0 cm
Paquete 1 Longitud	4,0 cm
Paquete 1 Peso	16,0 g
Tipo de unidad de paquete 2	S01
Número de unidades en el paquete 2	100
Paquete 2 Altura	15 cm
Paquete 2 Ancho	15 cm
Paquete 2 Longitud	40 cm
Paquete 2 Peso	1,833 kg

Información Logística

País de Origen	ES
