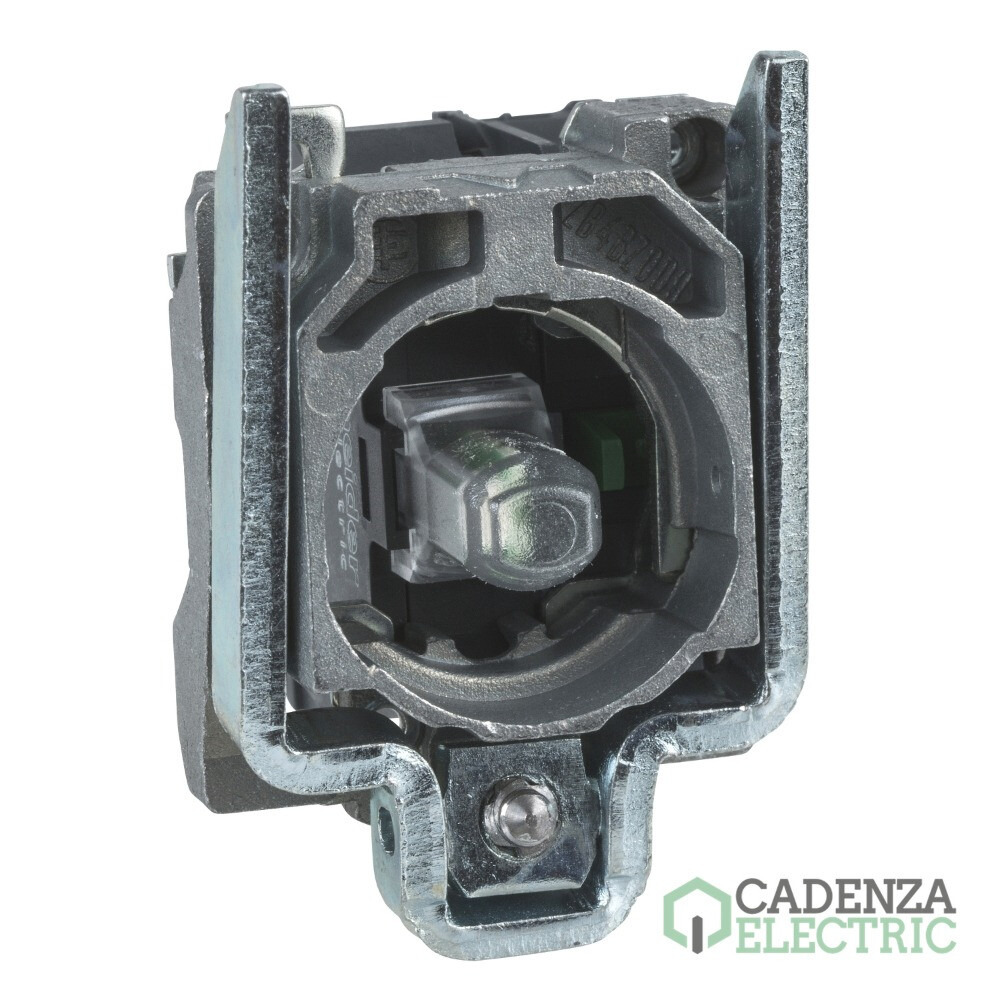

Cuerpo pulsador luminoso led 24vca/cc 1na+1nc roj ref. ZB4BW0B45 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHZB4BW0B45
Código de producto:
Código de proveedor:
Más en Conjuntos con cuerpo y bloques ZB4 y ZB5
Marca: Schneider Electric
Calibre cable: 1,5 mm²
Calibre cable: 0,22 mm²
Color: Rojo
Gama: Harmony XB4
Tipo de producto o componente: Cuerpo completo/ contacto y bloque luminoso montaje completo
Tipo de contactos: 1 NA + 1 NC
Tensión de alimentación: 24 V CA
Tensión de alimentación: 24 V CC
Fuente de luz: LED
Base de bombilla: LED integrado
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Cuerpo pulsador luminoso led 24vca/cc 1na+1nc roj – referencia ZB4BW0B45 de Schneider Electric.

Principal

Gama de producto	Harmony XB4
Tipo de producto o componente	Cuerpo completo/ contacto y bloque luminoso montaje completo
Nombre abreviado del equipo	ZB4
Material del anillo fijación	Zamak
Se vende en cantidades indivisibles	1
Tipo de cabeza	Estándar
Tipo y composición de contactos	1 NA + 1 NC
Funcionamiento de contacto	Ruptura lenta
Conexiones - terminales	Bornas tornillo, <= 2 x 1.5 mm² con terminal acorde a EN 60947-1, Bornas tornillo, >= 1 x 0.22 mm² sin terminal acorde a EN 60947-1
Fuente de luz	LED protegido
Base de bombilla	LED integrado
Alimentación del bloque luminoso	Directo
Color de la fuente de luz	Rojo
[Us] Tensión nominal de alimentación	24 V AC/DC en 50/60 Hz

Complementario

Anchura global cad	30 mm
Altura global cad	47 mm
Descripción terminales iso n°1	(11-12)NC
Peso del producto	0,074 kg
Uso de contactos	Estándar
Apertura positiva	Con acorde a EN/IEC 60947-5-1 anexo K
Recorrido de funcionamineto	1,5 mm (NC estado eléctrico cambiante), 2,6 mm (NA estado eléctrico cambiante), 4,3 mm (viaje total)
Fuerza de funcionamiento	2 N NC estado eléctrico cambiante, 2,3 N NA estado eléctrico cambiante
Par de funcionamiento	0,05 N.m NA estado eléctrico cambiante
Durabilidad mecánica	5000000 ciclos
par de apriete	0,8…1,2 N.m acorde a EN 60947-1
Forma de la cabeza de tornillo	Cruzado compatible con Philips nº 1 destornillador, Cruzado compatible con Pozidriv no 1 destornillador, Ranurado compatible con plano 4 mm Ø destornillador, Ranurado compatible con plano 5,5 mm Ø destornillador
Material de los contactos	Aleación de plata (Ag/Ni)
Protección contra cortocircuito	10 A Fusible de cartucho tipo gG acorde a EN/IEC 60947-5-1
[Ith] Corriente térmica convencional	10 A acorde a EN/IEC 60947-5-1
[Ui] Tensión nominal de aislamiento	600 V (grado contaminación 3) acorde a EN 60947-1
[Uimp] Resistencia a picos de tensión	6 kV acorde a EN 60947-1
[Ie] Corriente nominal de empleo	3 A en 240 V, AC-15, A600 acorde a EN/IEC 60947-5-1, 6 A en 120 V, AC-15, A600 acorde a EN/IEC 60947-5-1, 0,1 A en 600 V, DC-13, Q600 acorde a EN/IEC 60947-5-1, 0,27 A en 250 V, DC-13, Q600 acorde a EN/IEC 60947-5-1, 0,55 A en 125 V, DC-13, Q600 acorde a EN/IEC 60947-5-1, 1,2 A en 600 V, AC-15, A600 acorde a EN/IEC 60947-5-1
Durabilidad eléctrica	1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN/IEC 60947-5-1 anexo C, 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN/IEC 60947-5-1 anexo C, 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN/IEC 60947-5-1 anexo C, 1000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN/IEC 60947-5-1 anexo C, 1000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN/IEC 60947-5-1 anexo C
Fiabilidad eléctrica	Î» < 10exp(-6) en 5 V y L/R = 1 mA en entorno limpio acorde a EN/IEC 60947-5-4, Î» < 10exp(-8) en 17 V y L/R = 5 mA en entorno limpio acorde a EN/IEC 60947-5-4
Tipo de señalización	Fijo
Límites de tensión de alimentación	19,2…30 V DC, 21,6…26,4 V AC
Consumo de corriente	18 mA
Vida	100000 H a tensión nominal y 25 °C
Resistencia a sobretensiones	1 kV acorde a IEC 61000-4-5
Presentación del dispositivo	Basic sub-assemblies

Entorno

Tratamiento de protección	TH
Temperatura ambiente de almacenamiento	-40…70 °C
Temperatura ambiente de operación	-40…70 °C
Clase de potección contra descargas eléctricas	Clase I acorde a IEC 60536
Normas	EN/IEC 60947-5-4, EN/IEC 60947-1, EN/IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, EN/IEC 60947-5-5, UL 508, JIS C8201-1
Certificaciones de producto	BV, LROS (Lloyds Register of Shipping), DNV, GL, CSA, Registrado por UL
resistencia a las vibraciones	5 gn (f = 2…500 Hz) acorde a IEC 60068-2-6
resistencia a los choques	30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27, 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
Resistencia a transitorios rápidos	2 kV acorde a IEC 61000-4-4
Resistencia a los campos electromagnéticos	10 V/m acorde a IEC 61000-4-3
Resistencia a descargas electroestáticas	6 kV en contacto (en piezas metálicas) acorde a IEC 61000-2-6, 8 kV en aire libre (en piezas aislantes) acorde a IEC 61000-2-6
soporte de sujeción de cables	Clase B acorde a IEC 55011

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	5,700 cm
Paquete 1 Ancho	3,400 cm
Paquete 1 Longitud	5,400 cm
Paquete 1 Peso	70,000 g
Tipo de unidad de paquete 2	S03
Número de unidades en el paquete 2	150
Paquete 2 Altura	30,000 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	10,949 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	1200
Paquete 3 Altura	77,000 cm
Paquete 3 Ancho	80,000 cm
Paquete 3 Longitud	60,000 cm
Paquete 3 Peso	100,436 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months
