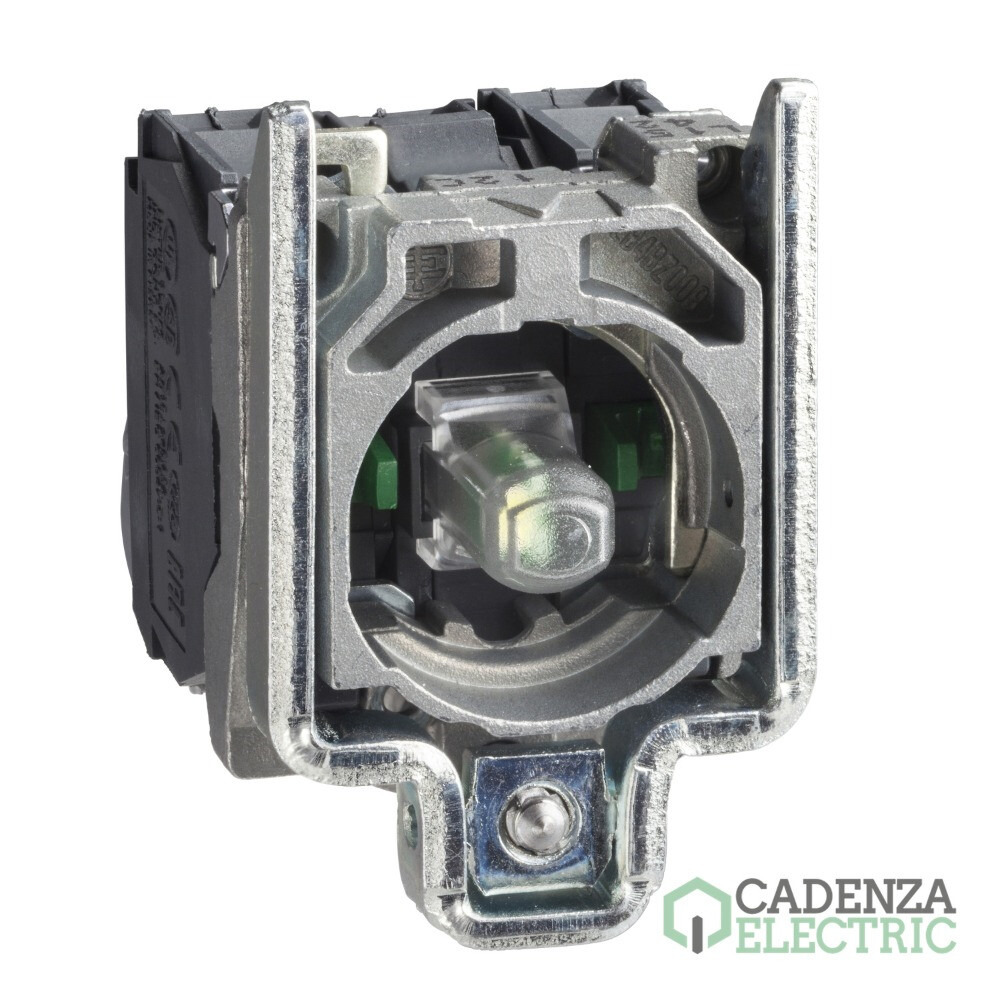

Harmony XB4 - Cuerpo pulsador luminoso led 230vca 1na+1nc verde ref. ZB4BW0M35 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHZB4BW0M35
Código de producto:
Código de proveedor:
Más en Conjuntos con cuerpo y bloques ZB4 y ZB5
Marca: Schneider Electric
Calibre cable: 1,5 mm²
Calibre cable: 0,22 mm²
Color: Verde
Gama: Harmony XB4
Tipo de producto o componente: Cuerpo completo/ contacto y bloque luminoso montaje completo
Tipo de contactos: 1 NA + 1 NC
Tensión de alimentación: 230 V CA
Tensión de alimentación: 240 V CA
Fuente de luz: LED
Base de bombilla: LED integrado
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Harmony XB4 - Cuerpo pulsador luminoso led 230vca 1na+1nc verde – referencia ZB4BW0M35 de Schneider Electric.

Principal

Gama de producto	Harmony XB4
Tipo de producto o componente	Cuerpo completo/ contacto y bloque luminoso montaje completo
Nombre abreviado del equipo	ZB4
Material del anillo fijación	Zamak
Se vende en cantidades indivisibles	1
Tipo de cabeza	Estándar
Tipo y composición de contactos	1 NA + 1 NC
Funcionamiento de contacto	Ruptura lenta
Conexiones - terminales	Bornas tornillo, <= 2 x 1.5 mm² con terminal acorde a EN 60947-1, Bornas tornillo, >= 1 x 0.22 mm² sin terminal acorde a EN 60947-1
Fuente de luz	LED protegido
Base de bombilla	LED integrado
Alimentación del bloque luminoso	Directo
Color de la fuente de luz	Verde
[Us] Tensión nominal de alimentación	230...240 V AC en 50/60 Hz

Complementario

Anchura global cad	30 mm
Altura global cad	47 mm
Descripción terminales iso n°1	(11-12)NC
Peso del producto	0,074 kg
Uso de contactos	Estándar
Apertura positiva	Con acorde a EN/IEC 60947-5-1 anexo K
Recorrido de funcionamineto	1,5 mm (NC estado eléctrico cambiante), 2,6 mm (NA estado eléctrico cambiante), 4,3 mm (viaje total)
Fuerza de funcionamiento	2 N NC estado eléctrico cambiante, 2,3 N NA estado eléctrico cambiante
Par de funcionamiento	0,05 N.m NA estado eléctrico cambiante
Durabilidad mecánica	5000000 ciclos
par de apriete	0,8…1,2 N.m acorde a EN 60947-1
Forma de la cabeza de tornillo	Cruzado compatible con Philips nº 1 destornillador, Cruzado compatible con Pozidriv no 1 destornillador, Ranurado compatible con plano 4 mm Ø destornillador, Ranurado compatible con plano 5,5 mm Ø destornillador
Material de los contactos	Aleación de plata (Ag/Ni)
Protección contra cortocircuito	10 A Fusible de cartucho tipo gG acorde a EN/IEC 60947-5-1
[Ith] Corriente térmica convencional	10 A acorde a EN/IEC 60947-5-1
[Ui] Tensión nominal de aislamiento	600 V (grado contaminación 3) acorde a EN 60947-1
[Uimp] Resistencia a picos de tensión	6 kV acorde a EN 60947-1
[Ie] Corriente nominal de empleo	3 A en 240 V, AC-15, A600 acorde a EN/IEC 60947-5-1, 6 A en 120 V, AC-15, A600 acorde a EN/IEC 60947-5-1, 0,1 A en 600 V, DC-13, Q600 acorde a EN/IEC 60947-5-1, 0,27 A en 250 V, DC-13, Q600 acorde a EN/IEC 60947-5-1, 0,55 A en 125 V, DC-13, Q600 acorde a EN/IEC 60947-5-1, 1,2 A en 600 V, AC-15, A600 acorde a EN/IEC 60947-5-1
Durabilidad eléctrica	1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN/IEC 60947-5-1 anexo C, 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN/IEC 60947-5-1 anexo C, 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN/IEC 60947-5-1 anexo C, 1000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN/IEC 60947-5-1 anexo C, 1000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a EN/IEC 60947-5-1 anexo C
Fiabilidad eléctrica	Î» < 10exp(-6) en 5 V y L/R = 1 mA en entorno limpio acorde a EN/IEC 60947-5-4, Î» < 10exp(-8) en 17 V y L/R = 5 mA en entorno limpio acorde a EN/IEC 60947-5-4
Tipo de señalización	Fijo
Límites de tensión de alimentación	195…264 V AC
Consumo de corriente	14 mA
Vida	100000 H a tensión nominal y 25 °C
Resistencia a sobretensiones	1 kV acorde a IEC 61000-4-5
Presentación del dispositivo	Basic sub-assemblies

Entorno

Tratamiento de protección	TH
Temperatura ambiente de almacenamiento	-40…70 °C
Temperatura ambiente de operación	-40…70 °C
Clase de potección contra descargas eléctricas	Clase I acorde a IEC 60536
Normas	UL 508, EN/IEC 60947-5-1, EN/IEC 60947-1, EN/IEC 60947-5-4, EN/IEC 60947-5-5, CSA C22.2 No 14, JIS C8201-5-1, JIS C8201-1
Certificaciones de producto	DNV, LROS (Lloyds Register of Shipping), Registrado por UL, BV, CSA, GL
resistencia a las vibraciones	5 gn (f = 2…500 Hz) acorde a IEC 60068-2-6
resistencia a los choques	30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27, 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
Resistencia a transitorios rápidos	2 kV acorde a IEC 61000-4-4
Resistencia a los campos electromagnéticos	10 V/m acorde a IEC 61000-4-3
Resistencia a descargas electroestáticas	6 kV en contacto (en piezas metálicas) acorde a IEC 61000-2-6, 8 kV en aire libre (en piezas aislantes) acorde a IEC 61000-2-6
soporte de sujeción de cables	Clase B acorde a IEC 55011

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	5,6 cm
Paquete 1 Ancho	3,4 cm
Paquete 1 Longitud	5,4 cm
Paquete 1 Peso	70 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	5
Paquete 2 Altura	3,4 cm
Paquete 2 Ancho	5,6 cm
Paquete 2 Longitud	26,5 cm
Paquete 2 Peso	360 g
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	150
Paquete 3 Altura	30 cm
Paquete 3 Ancho	30 cm
Paquete 3 Longitud	40 cm
Paquete 3 Peso	11,334 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months
