Conjunto completo de cuerpo/contacto y bloque luminoso, Harmony XB4, metálico, blanco, LED universal, cuerpo/anillo de fijación,

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHZB4BW0B11
Código de producto:
Código de proveedor:
Más en Conjuntos con cuerpo y bloques ZB4 y ZB5
Marca: Schneider Electric
Calibre cable: 1,5 mm²
Calibre cable: 0,22 mm²
Color: Blanco
Gama: Harmony XB4
Tipo de producto o componente: Cuerpo completo/ contacto y bloque luminoso montaje completo
Tipo de contactos: 1 NA
Tensión de alimentación: 24 V CA
Tensión de alimentación: 24 V CC
Fuente de luz: LED
Base de bombilla: LED integrado
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Conjunto completo de cuerpo/contacto y bloque luminoso, Harmony XB4, metálico, blanco, LED universal, cuerpo/anillo de fijación, 1NO, 24V AC/DC – referencia ZB4BW0B11 de Schneider Electric.

Principal

Gama de producto	Harmony XB4
Tipo de producto o componente	Cuerpo completo/ contacto y bloque luminoso montaje completo
Nombre abreviado del equipo	ZB4
Material del anillo fijación	Zamak
Se vende en cantidades indivisibles	1
Tipo de cabeza	Estándar
Tipo y composición de contactos	1 NA
Funcionamiento de contacto	Ruptura lenta
Conexiones - terminales	Bornas tornillo, <= 2 x 1.5 mm² con terminal, Bornas tornillo, >= 1 x 0.22 mm² sin terminal
Fuente de luz	Universal LED
Base de bombilla	LED integrado
Alimentación del bloque luminoso	Directo
Color de la fuente de luz	Blanco
[Us] Tensión nominal de alimentación	24 V AC/DC en 50/60 Hz

Complementario

Anchura global cad	30 mm
Altura global cad	47 mm
Descripción terminales iso n°1	(13-14)NO
Peso del producto	0,064 kg
Uso de contactos	Estándar
Apertura positiva	Sin
Recorrido de funcionamineto	2,6 mm (NA estado eléctrico cambiante), 4,3 mm (viaje total)
Fuerza de funcionamiento	2,3 N NA estado eléctrico cambiante
Par de funcionamiento	0,05 N.m NA estado eléctrico cambiante
Durabilidad mecánica	5000000 ciclos
par de apriete	0,8…1,2 N.m
Forma de la cabeza de tornillo	Cruzado compatible con Philips nº 1 destornillador, Cruzado compatible con Pozidriv no 1 destornillador, Ranurado compatible con plano 4 mm Ø destornillador, Ranurado compatible con plano 5,5 mm Ø destornillador
Material de los contactos	Aleación de plata (Ag/Ni)
Protección contra cortocircuito	10 A Fusible de cartucho tipo gG acorde a IEC 60947-5-1
[Ith] Corriente térmica convencional	10 A acorde a IEC 60947-5-1
[Ui] Tensión nominal de aislamiento	600 V (grado contaminación 3)
[Uimp] Resistencia a picos de tensión	6 kV
[Ie] Corriente nominal de empleo	3 A en 240 V, AC-15, A600 acorde a IEC 60947-5-1, 6 A en 120 V, AC-15, A600 acorde a IEC 60947-5-1, 0,1 A en 600 V, DC-13, Q600 acorde a IEC 60947-5-1, 0,27 A en 250 V, DC-13, Q600 acorde a IEC 60947-5-1, 0,55 A en 125 V, DC-13, Q600 acorde a IEC 60947-5-1, 1,2 A en 600 V, AC-15, A600 acorde a IEC 60947-5-1
Durabilidad eléctrica	1000000 ciclos, AC-15, 2 A en 230 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C, 1000000 ciclos, AC-15, 3 A en 120 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C, 1000000 ciclos, AC-15, 4 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C, 1000000 ciclos, DC-13, 0,2 A en 110 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C, 1000000 ciclos, DC-13, 0,5 A en 24 V, ritmo funcion <3600 cyc/h, factor de carga: 0,5 acorde a IEC 60947-5-1 anexo C
Fiabilidad eléctrica	Î» < 10exp(-6) en 5 V y L/R = 1 mA en entorno limpio acorde a IEC 60947-5-4, Î» < 10exp(-8) en 17 V y L/R = 5 mA en entorno limpio acorde a IEC 60947-5-4
Tipo de señalización	Fijo
Límites de tensión de alimentación	19,2…30 V DC, 21,6…26,4 V AC
Consumo de corriente	18 mA
Vida	100000 H a tensión nominal y 25 °C
Resistencia a sobretensiones	1 kV acorde a IEC 61000-4-5
Presentación del dispositivo	Basic sub-assemblies

Entorno

Tratamiento de protección	TH
Temperatura ambiente de almacenamiento	-40…70 °C
Temperatura ambiente de operación	-40…70 °C
Clase de potección contra descargas eléctricas	Clase I acorde a IEC 60536
Normas	IEC 60947-5-5, En> 40 A, CSA C22.2 No 14, IEC 60947-5-1, UL 508, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1
Certificaciones de producto	BV, GL, CSA, DNV, Registrado por UL, LROS (Lloyds Register of Shipping)
resistencia a las vibraciones	5 gn (f = 2…500 Hz) acorde a IEC 60068-2-6
resistencia a los choques	30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27, 50 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27
Resistencia a transitorios rápidos	2 kV acorde a IEC 61000-4-4
Resistencia a los campos electromagnéticos	10 V/m acorde a IEC 61000-4-3
Resistencia a descargas electroestáticas	6 kV en contacto (en piezas metálicas) acorde a IEC 61000-2-6, 8 kV en aire libre (en piezas aislantes) acorde a IEC 61000-2-6
soporte de sujeción de cables	Clase B acorde a IEC 55011

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	5,700 cm
Paquete 1 Ancho	3,400 cm
Paquete 1 Longitud	5,200 cm
Paquete 1 Peso	61,000 g
Tipo de unidad de paquete 2	S03
Número de unidades en el paquete 2	150
Paquete 2 Altura	30,000 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	9,612 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	1200
Paquete 3 Altura	75,000 cm
Paquete 3 Ancho	60,000 cm
Paquete 3 Longitud	80,000 cm
Paquete 3 Peso	88,276 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Conjunto completo de cuerpo/contacto y bloque luminoso, Harmony XB4, metálico, blanco, LED universal, cuerpo/anillo de fijación, 1NO, 24V AC/DC ref. ZB4BW0B11 Schneider Electric

Este Conjunto completo de cuerpo/contacto y bloque luminoso, Harmony XB4, metálico, blanco, LED universal, cuerpo/anillo de fijación, 1NO, 24V AC/DC ref. ZB4BW0B11 Schneider Electric, referencia ZB4BW0B11 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

Harmony XB4 - Cuerpo metalico p/xb4b — referencia ZB4BZ009 de Schneider Electric.
Producto ZBYLEG201001 — referencia ZBYLEG201001 de Schneider Electric.
Producto ZBYP2101 — referencia ZBYP2101 de Schneider Electric.

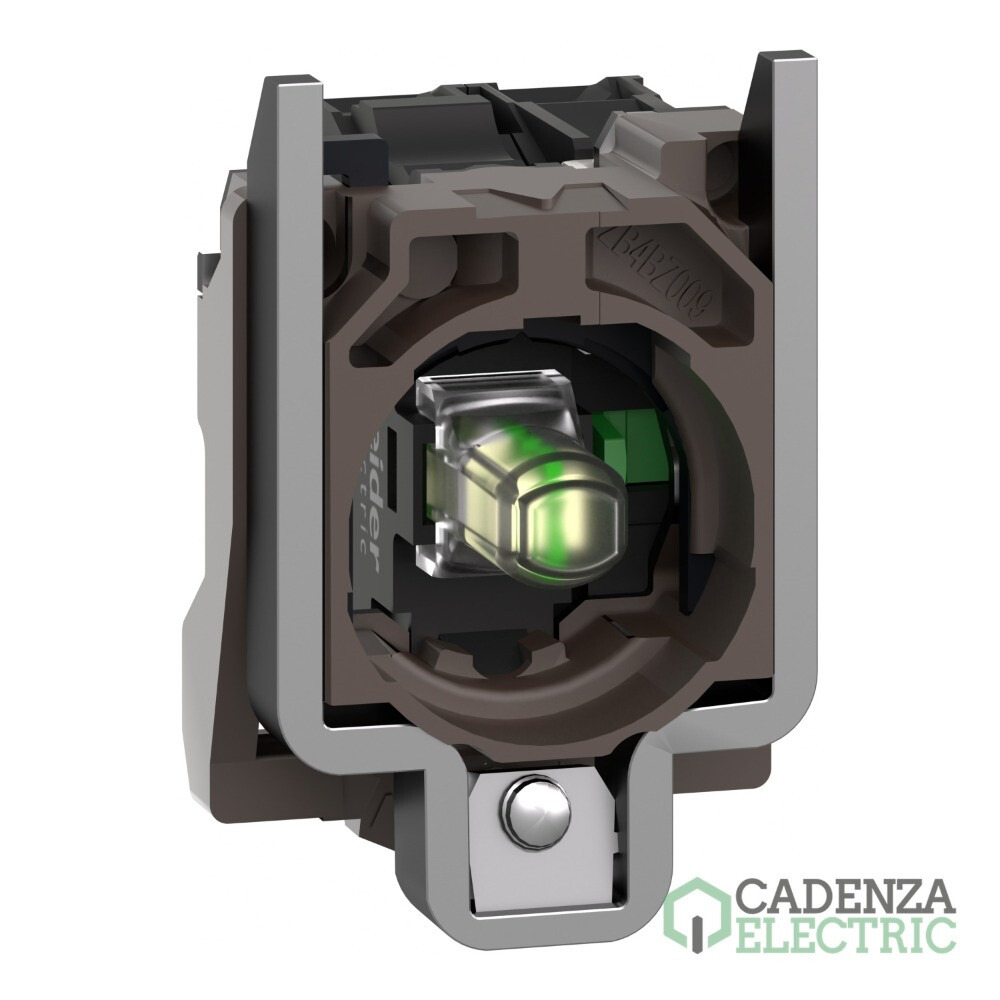

Vista 360º de Conjunto completo de cuerpo/contacto y bloque luminoso, Harmony XB4, metálico, blanco, LED universal, cuerpo/anillo de fijación, 1NO, 24V AC/DC ref. ZB4BW0B11 Schneider Electric

Arrastra la imagen para observar el producto desde todos los ángulos.
