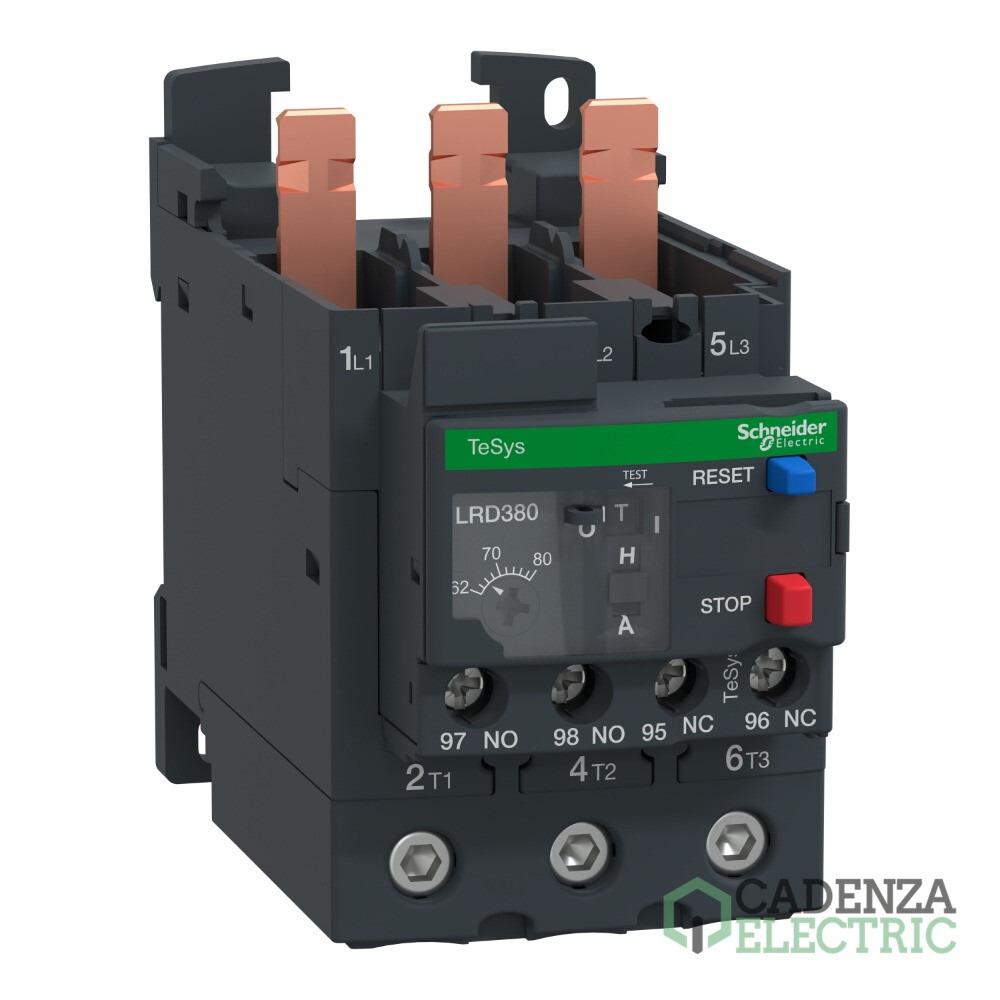

TeSys LRD differential thermal overload relay 62-80A class10A EverLink ref. LRD380 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHLRD380
Código de producto:
Código de proveedor:
Más en Reles Termicos TeSys D (LRD)
Marca: Schneider Electric
Gama: TeSys
Gama: TeSys Deca
Tipo de producto o componente: Relé de sobrecarga térmica diferencial
Rango de ajustes de intensidad: 62-80 A
Aplicación del aparato: Protección del motor
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de TeSys LRD differential thermal overload relay 62-80A class10A EverLink – referencia LRD380 de Schneider Electric.

Principal

Gama	TeSys, TeSys Deca
Nombre del producto	TeSys LRD, TeSys DF
Tipo de producto o componente	Reles de sobrecarga térmica diferencial
Nombre abreviado del equipo	LRD
aplicación del relé	Protección del motor
Compatibilidad del producto	LC1D80 AC
Tipo de red	AC, Corriente continua
clase de disparo por sobrecarga	Clase 10A acorde a IEC 60947-4-1
rango de ajustes de protección térmica	62…80 A
[Ui] Tensión nominal de aislamiento	Circuito de alimentación 690 V acorde a IEC 60947-4-1, Circuito de alimentación 600 V acorde a UL 60947-4-1, Circuito de alimentación 600 V acorde a CSA C22.2 No 14

Complementario

Frecuencia de red	0...400 Hz
Soporte de montaje	Placa, con bloque de terminales LAD96560 en la parte superior, Carril, con bloque de terminales LAD96560 en la parte superior, Directo en contactor
umbral de disparo	1,14 +/- 0,06 Ir acorde a IEC 60947-4-1
Opciones de los contactos auxiliares	1 NA + 1 NC
[Ith] Corriente térmica convencional	5 A para circuito de señalización
corriente permitida	0,95 A en 380 V AC-15 para circuito de señalización, 0,06 A en 440 V DC-13 para circuito de señalización
[Ue] Tensión nominal de empleo	690 V AC 0...400 Hz para circuito de alimentación acorde a IEC 60947-4-1
fusible asociado	4 A gG for circuito de señalización, 4 A BS for circuito de señalización
[Uimp] Resistencia a picos de tensión	6 kV
potencia total disipada por polo	4,8 W
sensibilidad de fallo de fase	Corriente disparo 130% de Ir en de fases, la última a 0
Tipo de control	Rojo Pulsador parada, Azul Pulsador Reajuste
compensación de temperatura	-20…60 °C
Conexiones - terminales	Circuito de control Bornas tornillo 2 cable(s) 1…2,5 mm² flexible con extremo de cable, Circuito de alimentación conectores de tornillo EverLink BTR 1 cable(s) 1…35 mm² flexible con extremo de cable, Circuito de alimentación conectores de tornillo EverLink BTR 1 cable(s) 1…35 mm² sólido, Circuito de control Bornas tornillo 2 cable(s) 1…2,5 mm² sólido, Circuito de control Bornas tornillo 2 cable(s) 1…2,5 mm² flexible, Circuito de alimentación conectores de tornillo EverLink BTR 1 cable(s) 1…35 mm² flexible, Circuito de alimentación directa terminal en superior
par de apriete	Circuito de control 1,7 N.m - en Bornas tornillo, Circuito de alimentación 5 N.m - en conectores de tornillo EverLink BTR - cable 25 mm², Circuito de alimentación 8 N.m - en conectores de tornillo EverLink BTR - cable 35 mm²
Altura	70 mm
Ancho	55 mm
Profundidad	123 mm
Peso del producto	0,375 kg
Color	Gris (SE GRIS 6)

Entorno

resistencia climática	acorde a IACS E10
Grado de protección IP	IP20 conforming to IEC 60529
Temperatura ambiente de funcionamiento	-20…60 °C sin disminución acorde a IEC 60947-4-1
Temperatura ambiente de almacenamiento	-60…70 °C
resistencia a las llamas	V1 acorde a UL 94
resistencia mecánica	Impactos 15 Gn para 11 ms acorde a IEC 60068-2-7, Vibraciones 3 Gn acorde a IEC 60068-2-6
fuerza dieléctrica	1,89 kV en 50 Hz
Normas	EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5
Certificaciones de producto	IEC, UL, CSA, CCC, DNV-GL, RMRS, EU-RO MR, UKCA

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	6,000 cm
Paquete 1 Ancho	10,500 cm
Paquete 1 Longitud	13,500 cm
Paquete 1 Peso	392,000 g
Tipo de unidad de paquete 2	S02
Número de unidades en el paquete 2	13
Paquete 2 Altura	15,000 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	5,383 kg

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con TeSys LRD differential thermal overload relay 62-80A class10A EverLink

Este TeSys LRD differential thermal overload relay 62-80A class10A EverLink, referencia LRD380 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

Bloque de terminales, Tesys deca, conectores de tornillo Everlink BTR, 3 P, para contactores LC1D40A-D80A — referencia LAD96560 de Schneider Electric.
