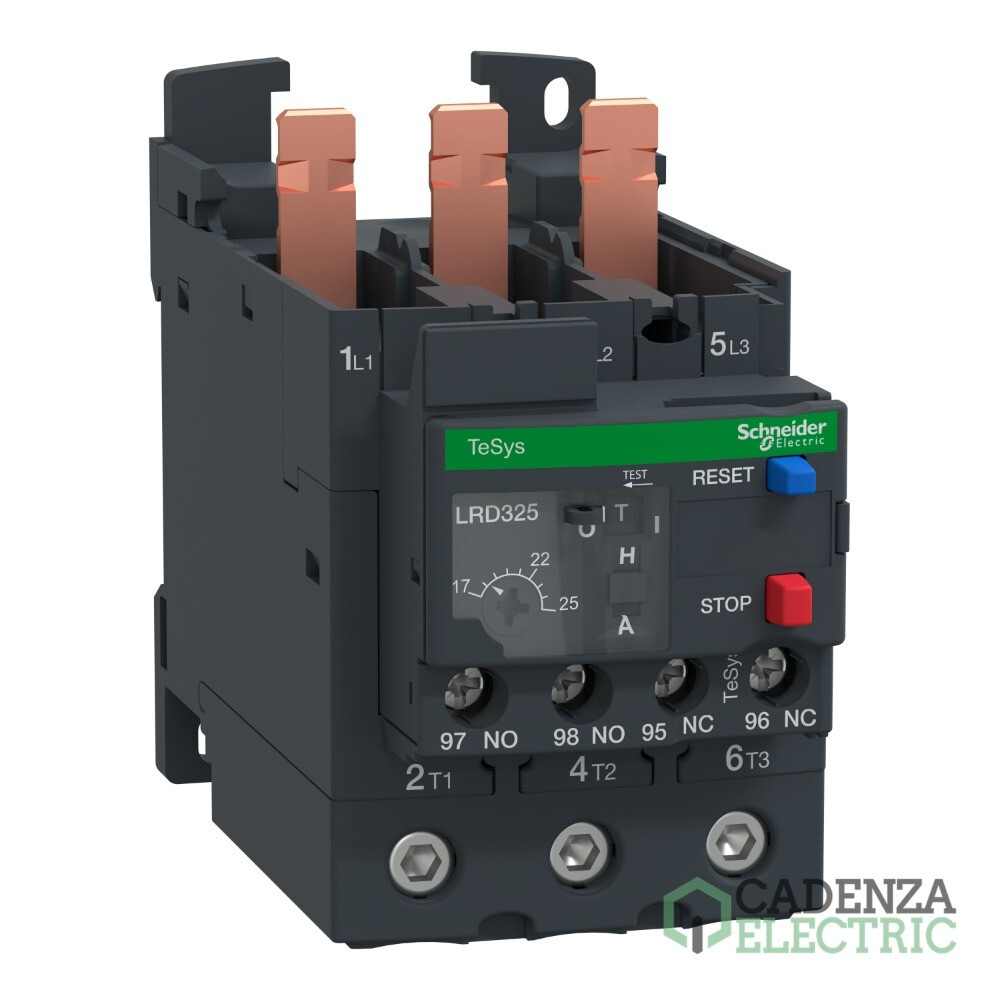

Relé de Sobrecarga Térmica para Motor TeSys 16-25 A Clase 10A ref. LRD325 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHLRD325
Código de producto:
Código de proveedor:
Más en Reles Termicos TeSys D (LRD)
Marca: Schneider Electric
Gama: TeSys
Gama: TeSys Deca
Tipo de producto o componente: Relé de sobrecarga térmica diferencial
Rango de ajustes de intensidad: 17-25 A
Aplicación del aparato: Protección del motor
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Relé de Sobrecarga Térmica para Motor TeSys 16-25 A Clase 10A – referencia LRD325 de Schneider Electric.

Principal

Gama	TeSys, TeSys Deca
Nombre del producto	TeSys LRD, TeSys DF
Tipo de producto o componente	Reles de sobrecarga térmica diferencial
Nombre abreviado del equipo	LRD
aplicación del relé	Protección del motor
Compatibilidad del producto	LC1D40A, LC1D65A, LC1D50A
Tipo de red	Corriente continua, AC
clase de disparo por sobrecarga	Clase 10A acorde a IEC 60947-4-1
rango de ajustes de protección térmica	17…25 A
[Ui] Tensión nominal de aislamiento	Circuito de alimentación 600 V acorde a CSA, Circuito de alimentación 600 V acorde a UL, Circuito de alimentación 690 V acorde a IEC 60947-4-1

Complementario

Frecuencia de red	0...400 Hz
Soporte de montaje	Placa, con accesorios específicos, Carril, con accesorios específicos, Bajo contactor
umbral de disparo	1,14 +/- 0,06 Ir acorde a IEC 60947-4-1
Opciones de los contactos auxiliares	1 NA + 1 NC
[Ith] Corriente térmica convencional	5 A para circuito de señalización
corriente permitida	0,95 A en 380 V AC-15 para circuito de señalización, 0,06 A en 440 V DC-13 para circuito de señalización
[Ue] Tensión nominal de empleo	690 V AC 0...400 Hz para circuito de alimentación acorde a IEC 60947-4-1
fusible asociado	4 A gG for circuito de señalización, 4 A BS for circuito de señalización
[Uimp] Resistencia a picos de tensión	6 kV
sensibilidad de fallo de fase	Corriente disparo 130% de Ir en de fases, la última a 0
Tipo de control	Rojo Pulsador parada, Azul Pulsador Reajuste
compensación de temperatura	-20…60 °C
Conexiones - terminales	Circuito de control Bornas tornillo 2 cable(s) 1…2,5 mm² flexible sin extremidad de cable, Circuito de control Bornas tornillo 2 cable(s) 1…2,5 mm² flexible con extremo de cable, Circuito de control Bornas tornillo 2 cable(s) 1…2,5 mm² sólido sin extremidad de cable, Circuito de alimentación conectores de tornillo EverLink BTR 1 cable(s) 1…35 mm² flexible sin extremidad de cable, Circuito de alimentación conectores de tornillo EverLink BTR 1 cable(s) 1…35 mm² flexible con extremo de cable, Circuito de alimentación conectores de tornillo EverLink BTR 1 cable(s) 1…35 mm² sólido sin extremidad de cable
par de apriete	Circuito de control 1,7 N.m - en Bornas tornillo, Circuito de alimentación 5 N.m - en conectores de tornillo EverLink BTR
Altura	70 mm
Ancho	55 mm
Profundidad	123 mm
Peso del producto	0,375 kg

Entorno

resistencia climática	acorde a IACS E10
Grado de protección IP	IP20 conforming to IEC 60529
Temperatura ambiente de funcionamiento	-20…60 °C sin disminución acorde a IEC 60947-4-1
Temperatura ambiente de almacenamiento	-60…70 °C
resistencia a las llamas	V1 acorde a UL 94
resistencia mecánica	Impactos 15 Gn para 11 ms acorde a IEC 60068-2-7, Vibraciones 4 gn acorde a IEC 60068-2-6
fuerza dieléctrica	1,89 kV en 50 Hz
Normas	EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495
Certificaciones de producto	IEC, UL, CSA, CCC, DNV-GL, RMRS, EU-RO MR, LROS (Lloyds Register of Shipping), ATEX INERIS, UKCA

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	6,000 cm
Paquete 1 Ancho	11,000 cm
Paquete 1 Longitud	14,000 cm
Paquete 1 Peso	390,000 g
Tipo de unidad de paquete 2	S02
Número de unidades en el paquete 2	13
Paquete 2 Altura	15,000 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	5,424 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	208
Paquete 3 Altura	75,000 cm
Paquete 3 Ancho	60,000 cm
Paquete 3 Longitud	80,000 cm
Paquete 3 Peso	96,900 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Relé de Sobrecarga Térmica para Motor TeSys 16-25 A Clase 10A

Este Relé de Sobrecarga Térmica para Motor TeSys 16-25 A Clase 10A, referencia LRD325 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Auxiliares compatibles

Bloque de terminales, Tesys deca, conectores de tornillo Everlink BTR, 3 P, para contactores LC1D40A-D80A — referencia LAD96560 de Schneider Electric.
TeSys D - Relés térmicos - parada eléctrica remota - 110 V CC/CA — referencia LAD703F de Schneider Electric.
TeSys D - Relés térmicos - parada eléctrica remota - 220...230 V CC/CA — referencia LAD703M de Schneider Electric.
Borne de adaptador para LC1D115 - D150 - LR2D1... — referencia LA7D3058 de Schneider Electric.

Accesorios compatibles

DISPARADOR DE RESET MANUAL LRD — referencia LAD7305 de Schneider Electric.
Pulsador rearme rojo o — referencia XB5AL84101 de Schneider Electric.
Pulsador rasante rearme azul r — referencia XB5AA86102 de Schneider Electric.
Tesys deca y Tesys GV3, tamaño 4 llave Allen aislada, 1.000 V — referencia LADALLEN4 de Schneider Electric.
