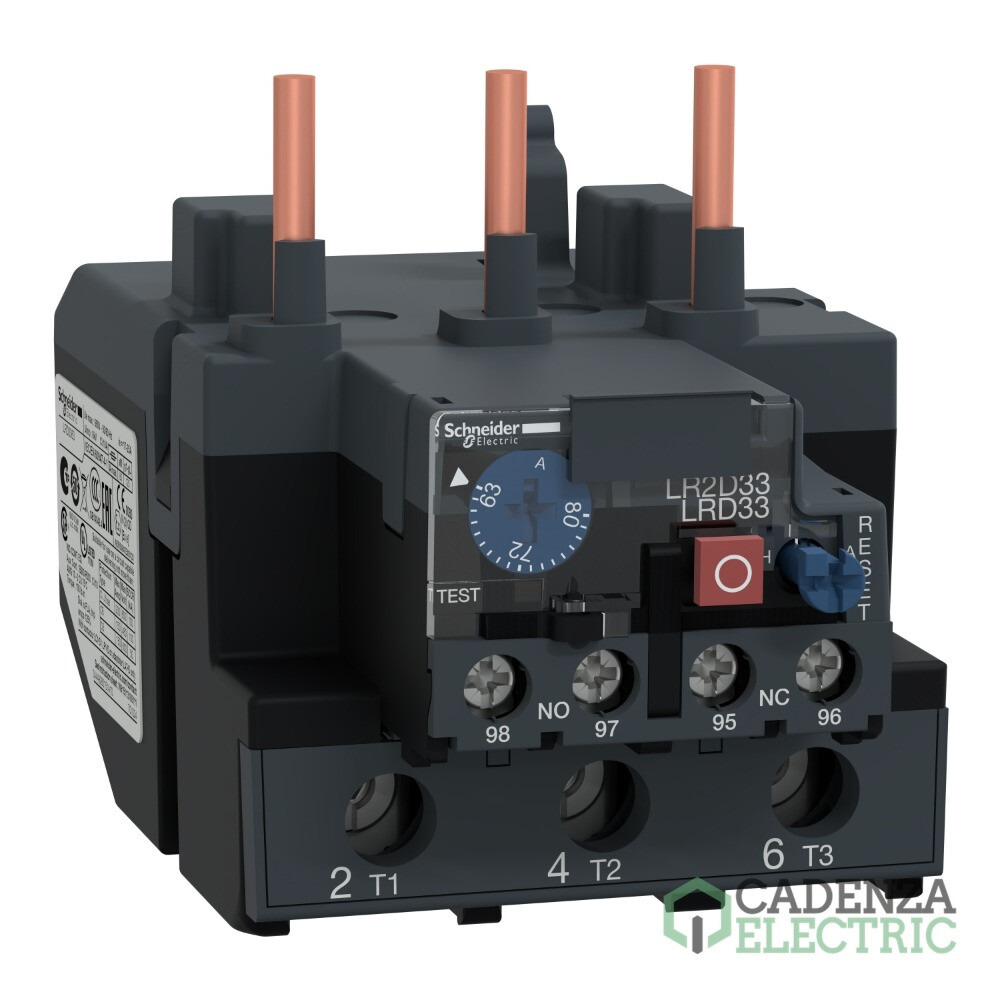

Relé de Sobrecarga Térmica para Motor TeSys 63-80 A Clase 10A ref. LRD3363 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHLRD3363
Código de producto:
Código de proveedor:
Más en Reles Termicos TeSys D (LRD)
Marca: Schneider Electric
Gama: TeSys
Tipo de producto o componente: Relé de sobrecarga térmica diferencial
Rango de ajustes de intensidad: 63-80 A
Aplicación del aparato: Protección del motor
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Relé de Sobrecarga Térmica para Motor TeSys 63-80 A Clase 10A – referencia LRD3363 de Schneider Electric.

Principal

Gama	TeSys
Nombre del producto	TeSys LRD, TeSys DF
Tipo de producto o componente	Reles de sobrecarga térmica diferencial
Nombre abreviado del equipo	LRD
aplicación del relé	Protección del motor
Compatibilidad del producto	LC1D80, LC1D95
Tipo de red	Corriente continua, AC
clase de disparo por sobrecarga	Clase 10A acorde a IEC 60947-4-1
rango de ajustes de protección térmica	63…80 A
[Ui] Tensión nominal de aislamiento	Circuito de alimentación 1000 V acorde a IEC 60947-4-1, Circuito de alimentación 600 V acorde a CSA, Circuito de alimentación 600 V acorde a UL

Complementario

Frecuencia de red	0...400 Hz
Soporte de montaje	Placa, con accesorios específicos, Carril, con accesorios específicos, Bajo contactor
umbral de disparo	1,14 +/- 0,06 Ir acorde a IEC 60947-4-1
Opciones de los contactos auxiliares	1 NA + 1 NC
[Ith] Corriente térmica convencional	5 A para circuito de señalización
corriente permitida	0,72 A en 500 V AC-15 para circuito de señalización, 0,06 A en 440 V DC-13 para circuito de señalización
[Ue] Tensión nominal de empleo	1000 V AC 0...400 Hz para circuito de alimentación acorde a IEC 60947-4-1
fusible asociado	4 A gG for circuito de señalización, 4 A BS for circuito de señalización
[Uimp] Resistencia a picos de tensión	6 kV
sensibilidad de fallo de fase	Corriente disparo 130% de Ir en de fases, la última a 0
Tipo de control	Rojo Pulsador parada, Azul Pulsador Reajuste
compensación de temperatura	-20…60 °C
Conexiones - terminales	Circuito de alimentación Bornas tornillo 1 cable(s) 4…35 mm² flexible sin extremidad de cable, Circuito de alimentación Bornas tornillo 1 cable(s) 4…35 mm² flexible con extremo de cable, Circuito de alimentación Bornas tornillo 1 cable(s) 4…35 mm² sólido sin extremidad de cable, Circuito de control Bornas tornillo 2 cable(s) 1…2,5 mm² flexible sin extremidad de cable, Circuito de control Bornas tornillo 2 cable(s) 1…2,5 mm² flexible con extremo de cable, Circuito de control Bornas tornillo 2 cable(s) 1…2,5 mm² sólido sin extremidad de cable
par de apriete	Circuito de control 1,7 N.m - en Bornas tornillo, Circuito de alimentación 9 N.m - en Bornas tornillo
Altura	81 mm
Ancho	70 mm
Profundidad	115 mm
Peso del producto	0,51 kg

Entorno

resistencia climática	acorde a IACS E10
Grado de protección IP	IP20 conforming to IEC 60529
Temperatura ambiente de funcionamiento	-20…60 °C sin disminución acorde a IEC 60947-4-1
Temperatura ambiente de almacenamiento	-60…70 °C
resistencia a las llamas	V1 acorde a UL 94
resistencia mecánica	Vibraciones 6 Gn acorde a IEC 60068-2-6, Impactos 15 Gn para 11 ms acorde a IEC 60068-2-7
fuerza dieléctrica	2,2 kV en 50 Hz
Normas	EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495
Certificaciones de producto	IEC, UL, CSA, CCC, ATEX INERIS, UKCA

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	8,0 cm
Paquete 1 Ancho	7,6 cm
Paquete 1 Longitud	12,0 cm
Paquete 1 Peso	512,0 g
Tipo de unidad de paquete 2	S02
Número de unidades en el paquete 2	12
Paquete 2 Altura	15,0 cm
Paquete 2 Ancho	30,0 cm
Paquete 2 Longitud	40,0 cm
Paquete 2 Peso	6,49 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	192
Paquete 3 Altura	77,0 cm
Paquete 3 Ancho	80,0 cm
Paquete 3 Longitud	60,0 cm
Paquete 3 Peso	112,34 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Relé de Sobrecarga Térmica para Motor TeSys 63-80 A Clase 10A

Este Relé de Sobrecarga Térmica para Motor TeSys 63-80 A Clase 10A, referencia LRD3363 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Auxiliares compatibles

TeSys D - Relés térmicos - disparo eléctrico remoto - 110 V CC/CA — referencia LA7D03F de Schneider Electric.
TeSys D - Relés térmicos - disparo eléctrico remoto - 220...230 V CC/CA — referencia LA7D03M de Schneider Electric.

Accesorios compatibles

TeSys D - Relés térmicos - Control remoto mecánico — referencia LA7D305 de Schneider Electric.
placa de montaje para TeSys D fijada con tornillos — referencia LA7D902 de Schneider Electric.
Pulsador rearme rojo o — referencia XB5AL84101 de Schneider Electric.
Pulsador rasante rearme azul r — referencia XB5AA86102 de Schneider Electric.
