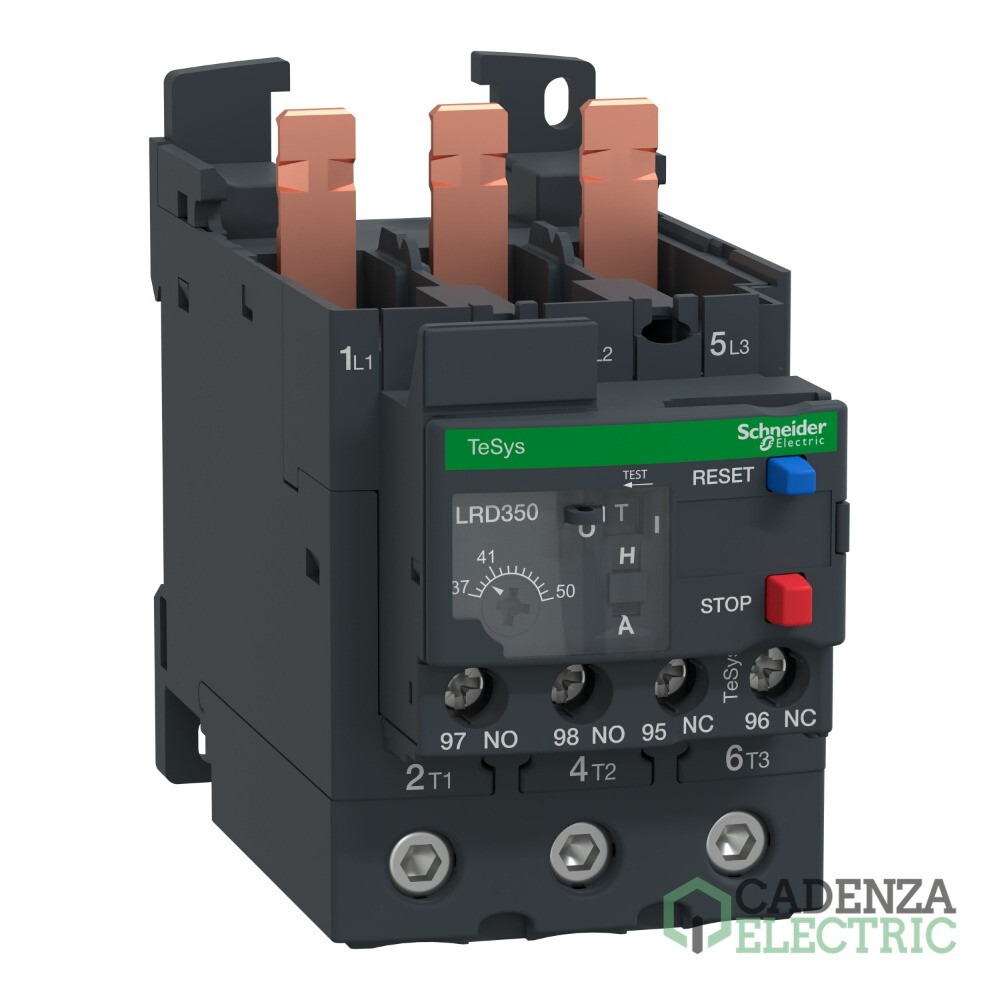

Relé de Sobrecarga Térmica para Motor TeSys 37-50 A Clase 10A ref. LRD350 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHLRD350
Código de producto:
Código de proveedor:
Más en Reles Termicos TeSys D (LRD)
Marca: Schneider Electric
Gama: TeSys
Gama: TeSys Deca
Tipo de producto o componente: Relé de sobrecarga térmica diferencial
Rango de ajustes de intensidad: 37-50 A
Aplicación del aparato: Protección del motor
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Relé de Sobrecarga Térmica para Motor TeSys 37-50 A Clase 10A – referencia LRD350 de Schneider Electric.

Principal

Gama	TeSys, TeSys Deca
Nombre del producto	TeSys LRD, TeSys DF
Tipo de producto o componente	Reles de sobrecarga térmica diferencial
Nombre abreviado del equipo	LRD
aplicación del relé	Protección del motor
Compatibilidad del producto	LC1D65A, LC1D50A, LC1D40A
Tipo de red	Corriente continua, AC
clase de disparo por sobrecarga	Clase 10A acorde a IEC 60947-4-1
rango de ajustes de protección térmica	37…50 A
[Ui] Tensión nominal de aislamiento	Circuito de alimentación 600 V acorde a CSA, Circuito de alimentación 600 V acorde a UL, Circuito de alimentación 690 V acorde a IEC 60947-4-1

Complementario

Frecuencia de red	0...400 Hz
Soporte de montaje	Placa, con accesorios específicos, Carril, con accesorios específicos, Bajo contactor
umbral de disparo	1,14 +/- 0,06 Ir acorde a IEC 60947-4-1
Opciones de los contactos auxiliares	1 NA + 1 NC
[Ith] Corriente térmica convencional	5 A para circuito de señalización
corriente permitida	0,95 A en 380 V AC-15 para circuito de señalización, 0,06 A en 440 V DC-13 para circuito de señalización
[Ue] Tensión nominal de empleo	690 V AC 0...400 Hz para circuito de alimentación acorde a IEC 60947-4-1
fusible asociado	4 A gG for circuito de señalización, 4 A BS for circuito de señalización
[Uimp] Resistencia a picos de tensión	6 kV
sensibilidad de fallo de fase	Corriente disparo 130% de Ir en de fases, la última a 0
Tipo de control	Rojo Pulsador parada, Azul Pulsador Reajuste
compensación de temperatura	-20…60 °C
Conexiones - terminales	Circuito de control Bornas tornillo 2 cable(s) 1…2,5 mm² flexible sin extremidad de cable, Circuito de control Bornas tornillo 2 cable(s) 1…2,5 mm² flexible con extremo de cable, Circuito de control Bornas tornillo 2 cable(s) 1…2,5 mm² sólido sin extremidad de cable, Circuito de alimentación conectores de tornillo EverLink BTR 1 cable(s) 1…35 mm² flexible sin extremidad de cable, Circuito de alimentación conectores de tornillo EverLink BTR 1 cable(s) 1…35 mm² flexible con extremo de cable, Circuito de alimentación conectores de tornillo EverLink BTR 1 cable(s) 1…35 mm² sólido sin extremidad de cable
par de apriete	Circuito de control 1,7 N.m - en Bornas tornillo, Circuito de alimentación 5 N.m - en conectores de tornillo EverLink BTR
Altura	70 mm
Ancho	55 mm
Profundidad	123 mm
Peso del producto	0,375 kg

Entorno

resistencia climática	acorde a IACS E10
Grado de protección IP	IP20 conforming to IEC 60529
Temperatura ambiente de funcionamiento	-20…60 °C sin disminución acorde a IEC 60947-4-1
Temperatura ambiente de almacenamiento	-60…70 °C
resistencia a las llamas	V1 acorde a UL 94
resistencia mecánica	Impactos 15 Gn para 11 ms acorde a IEC 60068-2-7, Vibraciones 4 gn acorde a IEC 60068-2-6
fuerza dieléctrica	1,89 kV en 50 Hz
Normas	EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, EN 50495
Certificaciones de producto	IEC, UL, CSA, CCC, DNV-GL, RMRS, EU-RO MR, LROS (Lloyds Register of Shipping), ATEX INERIS, UKCA

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	6,4 cm
Paquete 1 Ancho	10,5 cm
Paquete 1 Longitud	13,7 cm
Paquete 1 Peso	394,0 g
Tipo de unidad de paquete 2	S02
Número de unidades en el paquete 2	13
Paquete 2 Altura	15,0 cm
Paquete 2 Ancho	30,0 cm
Paquete 2 Longitud	40,0 cm
Paquete 2 Peso	5,504 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	208
Paquete 3 Altura	77,0 cm
Paquete 3 Ancho	80,0 cm
Paquete 3 Longitud	60,0 cm
Paquete 3 Peso	96,564 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Relé de Sobrecarga Térmica para Motor TeSys 37-50 A Clase 10A

Este Relé de Sobrecarga Térmica para Motor TeSys 37-50 A Clase 10A, referencia LRD350 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Auxiliares compatibles

Bloque de terminales, Tesys deca, conectores de tornillo Everlink BTR, 3 P, para contactores LC1D40A-D80A — referencia LAD96560 de Schneider Electric.
TeSys D - Relés térmicos - parada eléctrica remota - 110 V CC/CA — referencia LAD703F de Schneider Electric.
TeSys D - Relés térmicos - parada eléctrica remota - 220...230 V CC/CA — referencia LAD703M de Schneider Electric.
Borne de adaptador para LC1D115 - D150 - LR2D1... — referencia LA7D3058 de Schneider Electric.

Accesorios compatibles

DISPARADOR DE RESET MANUAL LRD — referencia LAD7305 de Schneider Electric.
Pulsador rearme rojo o — referencia XB5AL84101 de Schneider Electric.
Pulsador rasante rearme azul r — referencia XB5AA86102 de Schneider Electric.
Tesys deca y Tesys GV3, tamaño 4 llave Allen aislada, 1.000 V — referencia LADALLEN4 de Schneider Electric.

Vista 360º de Relé de Sobrecarga Térmica para Motor TeSys 37-50 A Clase 10A ref. LRD350 Schneider Electric

Arrastra la imagen para observar el producto desde todos los ángulos.

Disponibilidad y ofertas en Cadenza Electric

En Cadenza Electric tenemos más de 2.000 referencias de Schneider Electric en almacén logístico disponibles para envío inmediato, y más de 10.000 referencias de Schneider Electric en almacén central que podemos servir entre 1 y 4 días. Puedes comprar todas estas referencias de Schneider Electric al mejor precio de internet en Cadenza Electric.

Encuentra la disponibilidad de este producto, Relé de Sobrecarga Térmica para Motor TeSys 37-50 A Clase 10A ref. LRD350 Schneider Electric, en Cadenza Electric justo encima del botón naranja Comprar.

Para solicitar una oferta de gran volumen, o consultar si existe la posibilidad de acortar el plazo de entrega, rogamos contacto preferente vía email a info@cadenzaelectric.com o a través del siguiente enlace: contacto.

Gama	TeSys
Gama	TeSys Deca
Tipo de producto o componente	Relé de sobrecarga térmica diferencial
Rango de ajustes de intensidad	37-50 A
Aplicación del aparato	Protección del motor

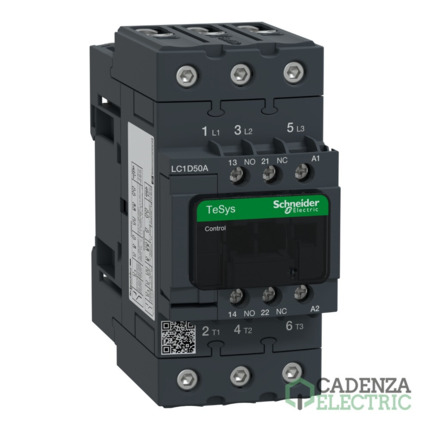

Compra Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 50 A - 110 V CA 50/60 Hz bobina ref. LC1D50AF7 Schneider Electric al mejor precio | Cadenza Electric

Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 50 A - 110 V CA 50/60 Hz bobina ref. LC1D50AF7 Schneider Electric Schneider Electric Contactores TeSys D - Gama Telemecanique 220,55€ 111,37€

LC1D50AF7 | 3P | 3NA | 50 A | 110 V CA | 440 V | AC3 | Schneider Electric | Precio en oferta

GamaTeSys GamaTeSys Deca GamaTeSys D Tipo de producto o componenteContactor Corriente nominal50 A Corriente nominal80 A Numero de polos3P Composición contactos de señal1 NA + 1 NC Aplicación del aparatoControl del motor Aplicación del aparatoCarga resistiva Categoría de empleoAC-1 Categoría de empleoAC-3 Categoría de empleoAC-4 Montaje y fijaciónCarril Montaje y fijaciónPlaca

Pulsador salient | XB5AA86102 | Schneider | Precio 54% Desc.

Pulsador saliente de reset azul ø 22- r" - distancia de actuación 17…120 mm" ref. XB5AA86102 Schneider Electric [PLAZO 8-15 DIAS Schneider Electric Complementos electricos remotos y Reset para TeSys LRD 61,14€ 35,19€

XB5AA86102 | 22 mm Azul Rasante Harmony XB5 Manual overload reset push-button de Schneider Electric...

GamaHarmony XB5 Tipo de producto o componenteManual overload reset push-button Diametro de montaje22 mm Perfil del operadorAzul Rasante

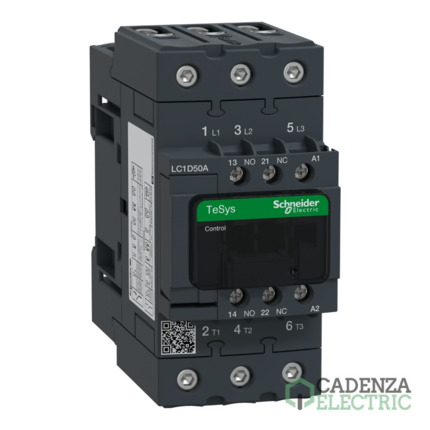

Compra Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 50 A - 230 V CA 50/60 Hz bobina ref. LC1D50AP7 Schneider Electric al mejor precio | Cadenza Electric
