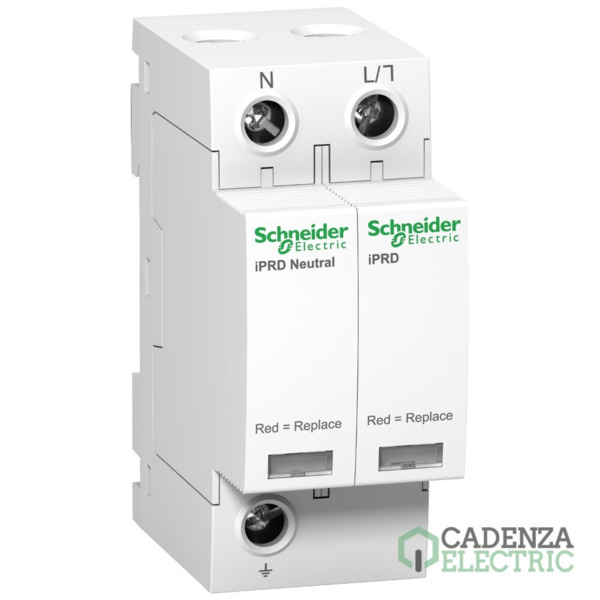

Limitador de sobretensiones transitorias tipo 2 señal; Acti9 iPRD65r; 1PN; 65 kA ref. A9L65501 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHA9L65501
Código de producto:
Código de proveedor:
Más en 1 P+N
Más en Limitadores de sobretensiones
Marca: Schneider Electric
Gama: Acti9
Tipo de producto o componente: Limitador de sobretensiones con cartucho enchufable
Numero de polos: 1P+N
Composición contactos de señal: 1 SD (1 NA/NC)
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Limitador de sobretensiones transitorias tipo 2 señal; Acti9 iPRD65r; 1PN; 65 kA – referencia A9L65501 de Schneider Electric.

Principal

range of product	Acti 9
Nombre del producto	Acti 9 iPRD-DC
Tipo de producto o componente	Limitador de sobretensiones con cartucho enchufable
Nombre abreviado del equipo	iPRD65r
Normas	EN 61643-11:2012, IEC 61643-11:2011
Certificaciones de producto	CE
etiquetas de calidad	NF, KEMA-KEUR
Número de polos	1P + N
señalización remota	Donde
composición de contactos de señalización	1 SD (1 C/O)
tipo de limitador de sobretensiones	Red de distribución eléctrica
Sistema de conexión a tierra	TN-S, TT

Complementario

tipo y clase de limitador de sobretensiones	Tipo 2
tecnología de limitador de sobretensiones	MOV + GDT
[Ue] Tensión nominal de empleo	230 V AC (+/- 10 %) en 50/60 Hz
[In] nominal discharge current	Modo común 20 kA (L/PE), Modo común 20 kA (N/PE), Modo diferencial 20 kA (L/N)
[Imax] maximum discharge current	Modo común 65 kA L/PE, Modo común 65 kA N/PE, Modo diferencial 65 kA L/N
[Uc] tensión de funcionamiento máxima continua	Modo común 260 V N/PE, Modo común 350 V L/PE, Modo diferencial 350 V L/N
[Up] nivel de protección de tensión	Modo común <1,5 kV tipo 2 N/PE, Modo diferencial <1,5 kV tipo 2 L/N
[Ut] sobretensión temporal	337 V L/N 5 s mantenido, 1200 V N/PE 200 ms modo de falla segura, 442 V L/PE 5 s mantenido, 1453 V L/PE 200 ms modo de falla segura
tipo de dispositivo seccionador	Interruptor automático asociado iC60N 50 A curva C - Icu 10 kA, Interruptor automático asociado iC60H 50 A curva C - Icu 15 kA, Interruptor automático asociado NG125N 50 A curva C - Icu 25 kA, Interruptor automático asociado NG125H 50 A curva C - Icu 36 kA, Interruptor automático asociado NG125L 50 A curva C - Icu 50 kA, Fusible asociado gG 80 A - Icu 50 kA
tensión del circuito de señalización	0.25 A 250 V CA 50/60 Hz
modo de montaje	Ajustable en clip (carril DIN)
pasos de 9 mm	4
Altura	85 mm
Ancho	36 mm
Profundidad	69 mm
Peso del producto	0,238 kg
Color	Blanco (RAL 9003)
[Ipe] Ground residual current	0,003 mA, 0,6 mA
Conexiones - terminales	Terminal tipo túnel (inferior) 2,5…35 mm², Terminal tipo túnel (superior) 2,5…35 mm²
par de apriete	2,5 N.m

Entorno

Grado de protección IK	IK03 conforming to IEC 62262
humedad relativa	5…95 %
Altitud de operación	2000 m
Temperatura ambiente de operación	-25…60 °C
Temperatura ambiente de almacenamiento	-40…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	4,2 cm
Paquete 1 Ancho	7,2 cm
Paquete 1 Longitud	9,2 cm
Paquete 1 Peso	268 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	6
Paquete 2 Altura	9 cm
Paquete 2 Ancho	10 cm
Paquete 2 Longitud	28 cm
Paquete 2 Peso	1,679 kg
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	54
Paquete 3 Altura	30 cm
Paquete 3 Ancho	30 cm
Paquete 3 Longitud	40 cm
Paquete 3 Peso	15,685 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months
