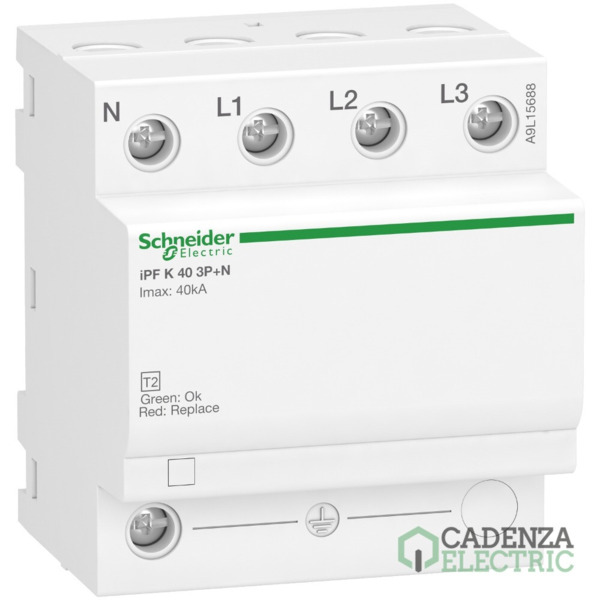

Limitador de sobretensiones transitorias tipo 2; Acti9 iPF K; 3P+N; 40 kA; 340V ref. A9L15688 Schneider Electric

A9L15688 | Limitador de sobretensiones transitorias | 3P+N | 340 V | 40 kA | Acti 9 iPRC | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHA9L15688
Código de producto:
Código de proveedor:
Más en 3P+N
Más en Limitadores de sobretensiones
Marca: Schneider Electric
Gama: Acti9
Tipo de producto o componente: Limitador de sobretensiones
Numero de polos: 3P+N
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Limitador de sobretensiones transitorias tipo 2; Acti9 iPF K; 3P+N; 40 kA; 340V – referencia A9L15688 de Schneider Electric.

Principal

range of product	Acti 9
Nombre del producto	Acti 9 iPRC
Tipo de producto o componente	Disipador de sobrevoltaje
Nombre abreviado del equipo	iPF K
Normas	IEC 61643-11:2011
Certificaciones de producto	CE
Número de polos	3P + N
señalización remota	Sin
tipo de limitador de sobretensiones	Red de distribución eléctrica
Sistema de conexión a tierra	TT, TN-S

Complementario

tipo y clase de limitador de sobretensiones	Tipo 2
tecnología de limitador de sobretensiones	MOV + GDT
[Ue] Tensión nominal de empleo	230/400 V AC (+/- 10 %) en 50/60 Hz
[In] nominal discharge current	Modo común 15 kA (L/PE), Modo común 15 kA (N/PE), Modo diferencial 15 kA (L/N)
[Imax] maximum discharge current	Modo común 40 kA L/PE, Modo común 40 kA N/PE, Modo diferencial 40 kA L/N
[Uc] tensión de funcionamiento máxima continua	Modo común 260 V N/PE, Modo diferencial 340 V L/N
[Up] nivel de protección de tensión	Modo común <1,5 kV tipo 2 N/PE, Modo diferencial <1,5 kV tipo 2 L/N
[Ut] sobretensión temporal	337 V L/N 5 s mantenido, 442 V L/PE 5 s mantenido, 1200 V N/PE 200 ms mantenido, 1453 V L/PE 200 ms mantenido
tipo de dispositivo seccionador	Interruptor automático asociado iK60N 40 A curva C - Icu 6 kA, Fusible asociado gG 63 A - Icu 25 kA
tensión del circuito de señalización	0.25 A 250 V CA 50/60 Hz
modo de montaje	Ajustable en clip (carril DIN)
pasos de 9 mm	8
Altura	81 mm
Ancho	72 mm
Profundidad	69 mm
Peso del producto	420 g
Color	Blanco (RAL 9003)
[Ipe] Ground residual current	0,003 mA
Conexiones - terminales	Terminal tipo túnel (arriba o abajo) 25 mm² rígido, Terminal tipo túnel (arriba o abajo) 16 mm² flexible, Terminal tipo túnel (arriba o abajo) 16 mm² flexible con terminal
longitud de cable pelado para conectar bornas	11 mm
par de apriete	3,5 N.m

Entorno

Grado de protección IK	IK03 conforming to IEC 62262
humedad relativa	5…95 %
Altitud de operación	2000 m
Temperatura ambiente de operación	-25…60 °C
Temperatura ambiente de almacenamiento	-40…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	7,0 cm
Paquete 1 Ancho	7,2 cm
Paquete 1 Longitud	8,1 cm
Paquete 1 Peso	407,0 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	3
Paquete 2 Altura	10,0 cm
Paquete 2 Ancho	8,0 cm
Paquete 2 Longitud	28,0 cm
Paquete 2 Peso	1,222 kg
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	36
Paquete 3 Altura	30,0 cm
Paquete 3 Ancho	30,0 cm
Paquete 3 Longitud	40,0 cm
Paquete 3 Peso	14,881 kg

Garantía contractual

Periodo de garantía	18 months

Vista 360º de Limitador de sobretensiones transitorias tipo 2; Acti9 iPF K; 3P+N; 40 kA; 340V ref. A9L15688 Schneider Electric

Arrastra la imagen para observar el producto desde todos los ángulos.

Disponibilidad y ofertas en Cadenza Electric

En Cadenza Electric tenemos más de 2.000 referencias de Schneider Electric en almacén logístico disponibles para envío inmediato, y más de 10.000 referencias de Schneider Electric en almacén central que podemos servir entre 1 y 4 días. Puedes comprar todas estas referencias de Schneider Electric al mejor precio de internet en Cadenza Electric.

Encuentra la disponibilidad de este producto, Limitador de sobretensiones transitorias tipo 2; Acti9 iPF K; 3P+N; 40 kA; 340V ref. A9L15688 Schneider Electric, en Cadenza Electric justo encima del botón naranja Comprar.

Para solicitar una oferta de gran volumen, o consultar si existe la posibilidad de acortar el plazo de entrega, rogamos contacto preferente vía email a info@cadenzaelectric.com o a través del siguiente enlace: contacto.

Gama	Acti9
Tipo de producto o componente	Limitador de sobretensiones
Numero de polos	3P+N
