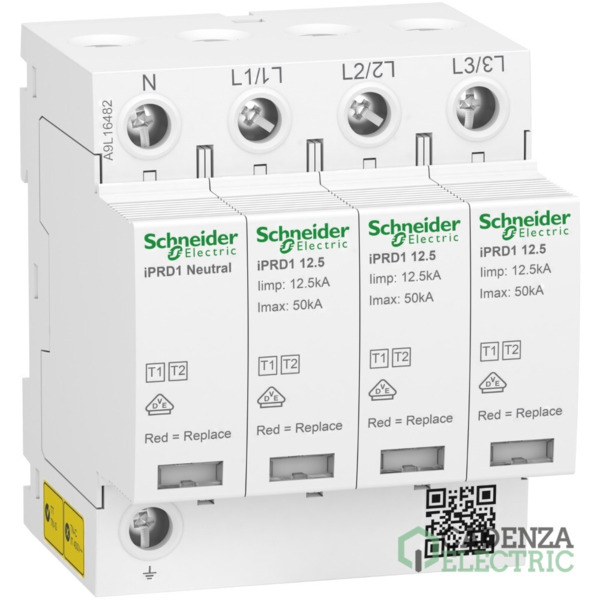

Limitador de sobretensiones transitorias Acti9 iPRD1 12,5r, tipo 1+2, 3P+N, 350 V ref. A9L16482 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHa9l16482
Código de producto:
Código de proveedor:
Más en 3P+N
Más en Limitadores de sobretensiones
Marca: Schneider Electric
Gama: Acti9
Tipo de producto o componente: Limitador de sobretensiones con cartucho enchufable
Numero de polos: 3P+N
Composición contactos de señal: 1 SD (1 NA/NC)
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Limitador de sobretensiones transitorias Acti9 iPRD1 12,5r, tipo 1+2, 3P+N, 350 V – referencia A9L16482 de Schneider Electric.

Principal

range of product	Acti 9
Nombre del producto	Acti9 iPRE
Tipo de producto o componente	Limitador de sobretensiones con cartucho enchufable
Nombre abreviado del equipo	iPRD1 12.5
Normas	EN 61643-11:2012, IEC 61643-11:2011
etiquetas de calidad	CE, EAC, VDE
Número de polos	3P + N
señalización remota	Donde
composición de contactos de señalización	1 SD (1 C/O)
tipo de limitador de sobretensiones	Red de distribución eléctrica
Sistema de conexión a tierra	TT, TN-S

Complementario

tipo y clase de limitador de sobretensiones	Tipo 1 + 2
tecnología de limitador de sobretensiones	MOV + GDT
[Ue] Tensión nominal de empleo	230/400 V AC (+/- 10 %) en 50/60 Hz
[In] nominal discharge current	20 kA
[Imax] maximum discharge current	50 kA
[Iimp] intensidad de impulso	Modo común 50 kA N/PE, Modo diferencial 12,5 kA L/N
[Uc] tensión de funcionamiento máxima continua	Modo diferencial 350 V L/N, Modo común 255 V N/PE
[Up] nivel de protección de tensión	<1,5 kV tipo 1 + 2
Corriente residual	0,003 mA N/PE
[Ut] sobretensión temporal	337 V L/N 5 s mantenido, 1200 V N/PE 200 ms modo de falla segura
tipo de dispositivo seccionador	Fusible asociado gG 160 A 120 kA estándar, Interruptor automático asociado Compact NSX160E 80 A 25 kA estándar
señalizaciones en local	Operando indicador mecánico (blanco), Fin de la vida indicador mecánico (rojo)
modo de montaje	Ajustable en clip (carril DIN)
pasos de 9 mm	8
Altura	89 mm
Ancho	72 mm
Profundidad	69 mm
Peso del producto	619 g
Color	Blanco (RAL 9003)
Material	PA6
Conexiones - terminales	Terminal tipo túnel (fase) 10…25 mm² flexible, Terminal tipo túnel (fase) 10…35 mm² rígido, Terminal tipo túnel (tierra en) 16…25 mm² flexible, Terminal tipo túnel (tierra en) 16…35 mm² rígido
longitud de cable pelado para conectar bornas	14 mm
par de apriete	3,5 N.m

Entorno

Grado de protección IK	IK05 conforming to IEC 62262
Grado de contaminación	3
humedad relativa	5…95 %
Altitud de operación	2000 m
Temperatura ambiente de operación	-25…60 °C
Temperatura ambiente de almacenamiento	-40…80 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	8,000 cm
Paquete 1 Ancho	8,000 cm
Paquete 1 Longitud	9,300 cm
Paquete 1 Peso	649,000 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	3
Paquete 2 Altura	8,500 cm
Paquete 2 Ancho	9,700 cm
Paquete 2 Longitud	28,000 cm
Paquete 2 Peso	2,596 kg
Tipo de unidad de paquete 3	S02
Número de unidades en el paquete 3	9
Paquete 3 Altura	15,000 cm
Paquete 3 Ancho	30,000 cm
Paquete 3 Longitud	40,000 cm
Paquete 3 Peso	6,382 kg
