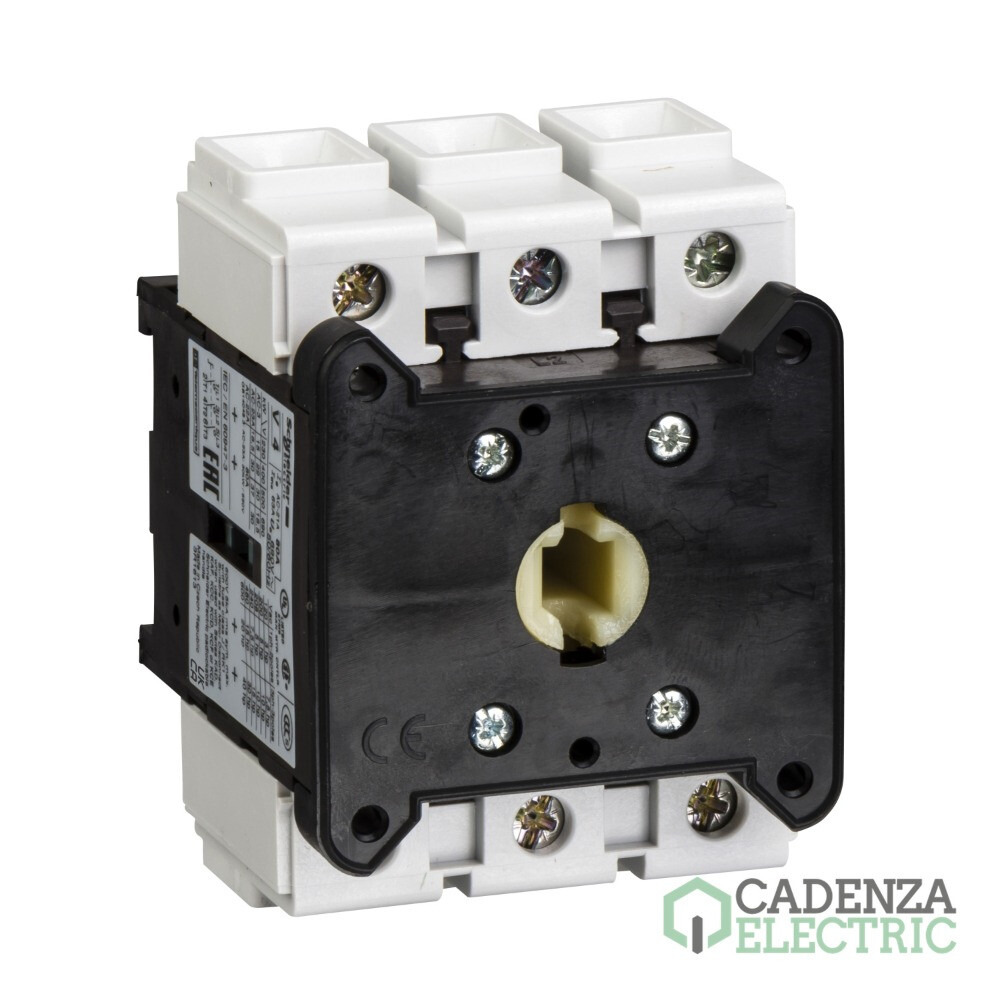

INTERRUPTOR-SECCIONADOR 3P 63A ref. V3 Schneider Electric

V3 | 3P | 63 A | 0,5 kA | TeSys | Cuerpo de conmutador | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: ee00657
Código de producto:
Código de proveedor:
Más en 3P
Más en Seccionadores y conmutadores para mecanizado Tesys Vario
Marca: Schneider Electric
Gama: TeSys
Tipo de producto o componente: Cuerpo de conmutador
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de INTERRUPTOR-SECCIONADOR 3P 63A – referencia V3 de Schneider Electric.

Principal

Range	TeSys
Product Name	TeSys VARIO
Device Short Name	V
Product Type	Cuerpo de conmutador

Complementario

Mounting Support	Placa, Carril simétrico
Performance Level	Alto rendimiento
Number of Poles	3P
Contact Type and Composition	3 NO
Network type	Corriente continua, AC
Network frequency	50/60 Hz
[Ue] IEC Rated Operational Voltage	690 V AC 50/60 Hz
IEC Rated Operational Power in W	11 kW en 230...240 V (AC-3), 22 kW en 500 V (AC-3), 22 kW en 690 V (AC-23A), 30 kW en 500 V (AC-23A), 18,5 kW en 400...415 V (AC-3), 18,5 kW en 690 V (AC-3), 15 kW en 230...240 V (AC-23A), 22 kW en 400...415 V (AC-23A)
[Ie] Rated Operational Current	41,5 A AC-23 Ue: 400 V
[Ith] Conventional Free Air Thermal Current	63 A
[Ithe] Conventional Enclosed Thermal Current	50 A
Making capacity ( I Rms)	630 A en 400 V AC-21A, 630 A en 400 V AC-22A, 630 A en 400 V AC-23A
Breaking Capacity	500 A en 400 V (AC-21A), 500 A en 400 V (AC-22A), 500 A en 400 V (AC-23A)
Rated Conditional Short Circuit Current	10 kA en 400 V - fusible asociado 63 A aM, 10 kA en 400 V - fusible asociado 63 A gG
[Icm] Rated Short Circuit Making Capacity	2,1 kA en 400 V en corriente de pico
Intermittent duty class	30
Suitability for isolation	Sí
[Uimp] rated impulse withstand voltage	8 kV
[Icw] rated short-time withstand Rms current	756 A en 400 V duración: 1 s
Mechanical Durability	30000 ciclos
Electrical Durability	30000 ciclos AC-21, 30000 ciclos DC-1...5
IEC Terminal Connection	Circuito de alimentación Bornas tornillo cable 16 mm² - rigidez del cable flexible - con terminal, Circuito de alimentación Bornas tornillo cable 25 mm² - rigidez del cable sólido
Tightening Torque	Circuito de alimentación 4 N.m - en Bornas tornillo
Height	83 mm
Width	60 mm
Depth	65 mm
Product Weight	0,5 kg

Entorno

Standards	Valores instantáneos y de demanda
Product Certifications	UL, CSA, GL, UKCA
Degree of Protection	IP20 conforming to IEC 60529
Protective Treatment	TC
Mechanical Robustness	Vibraciones 10...150 Hz (1 gn) acorde a IEC 60068-2-6, Impactos 11 ms (30 Gn) acorde a IEC 60068-2-27
Ambient Air Temperature for Operation	-20…50 °C
Fire Resistance	960 °C acorde a IEC 60695-2-1

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	11,500 cm
Paquete 1 Ancho	8,500 cm
Paquete 1 Longitud	8,000 cm
Paquete 1 Peso	302,000 g
Tipo de unidad de paquete 2	S02
Número de unidades en el paquete 2	12
Paquete 2 Altura	15,000 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	3,968 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	192
Paquete 3 Altura	75,000 cm
Paquete 3 Ancho	60,000 cm
Paquete 3 Longitud	80,000 cm
Paquete 3 Peso	71,460 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con INTERRUPTOR-SECCIONADOR 3P 63A ref. V3

Este INTERRUPTOR-SECCIONADOR 3P 63A ref. V3, referencia V3 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

Cubiertas terminales, control de Tesys, para V3/V4 — referencia VZ9 de Schneider Electric.
Enclavamiento de puerta,Control de Tesys,juego de 5,para V3-V6 — referencia KZ74 de Schneider Electric.
Placa montaje para mango, control Tesys, para montaje puerta mangos con 4 fijac tornillo, juego de 5, para V3-V6 — referencia KZ81 de Schneider Electric.

Complementos compatibles

BLOQUE 2 CONTACTOR.AUX. VARIO NA+NC — referencia VZ7 de Schneider Electric.
Bloque neutro adicional, control de Tesys, 80 A, para V3/V4 — referencia VZ12 de Schneider Electric.
BLOQUE 2 CONTACTOR.AUX. VARIO NA+NA — referencia VZ20 de Schneider Electric.
Bloque de tierra adicional, Control de Tesys, 80A, para V3/V4 — referencia VZ15 de Schneider Electric.
Polo adicional,Control de Tesys,63 A, para V3 — referencia VZ3 de Schneider Electric.

Cajas

Envolvente vacío,Control de Tesys,tirador rojo bloqueable y placa frontal amarilla,IP65,para V3/V4 — referencia VCFXGE2 de Schneider Electric.
Carcasa vacía,Control Tesys,mango bloqueable negro y placa frontal negra,IP65,para V3/V4 — referencia VBFXGE2 de Schneider Electric.

Mecanismos y productos de control compatibles

ALARGADOR EJE VARIO 63.175A 300..350mm — referencia VZ18 de Schneider Electric.
Extensión de eje, Control de Tesys, para V3-V6, distancia 400-430 mm — referencia VZ31 de Schneider Electric.
