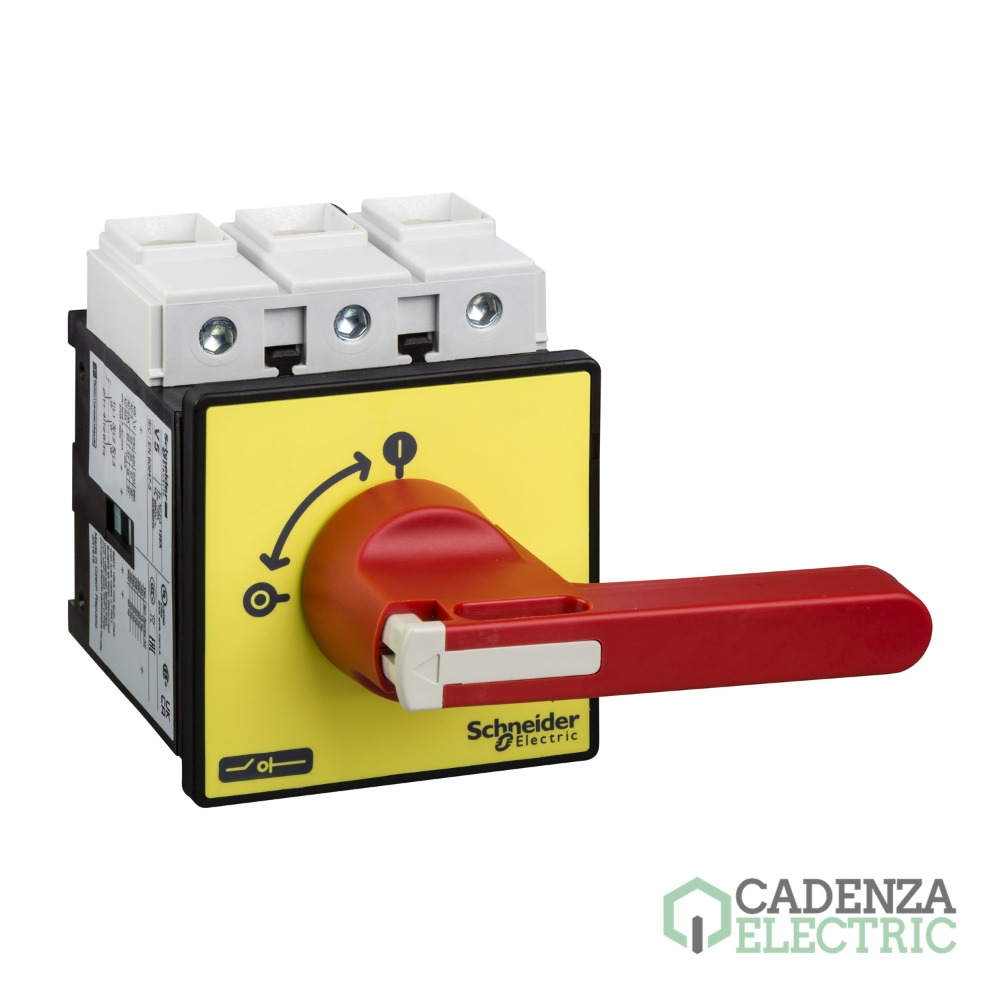

INTERRUPTOR SECCIONADOR. VARIO 175A TRIP ref. VCF6 Schneider Electric

VCF6 | 3P | 175 A | 1,4 kA | TeSys | Seccionador de emergencia | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: SCHVCF6
Código de producto:
Código de proveedor:
Más en 3P
Más en Seccionadores y conmutadores para mecanizado Tesys Vario
Marca: Schneider Electric
Gama: TeSys
Tipo de producto o componente: Interruptor seccionador de parada de emergencia
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de INTERRUPTOR SECCIONADOR. VARIO 175A TRIP – referencia VCF6 de Schneider Electric.

Principal

Range	TeSys
Product Name	TeSys VARIO
Device Short Name	VCF
Product Type	Emergency stop switch disconnector

Complementario

Device Composition	Asa, Conmutador
Mounting Support	Maneta puerta, Switch puerta
Mounting Method	Con 4 tornillos para maneta
Performance Level	Alto rendimiento
Number of Poles	3P
Contact Type and Composition	3 NO
[Ue] IEC Rated Operational Voltage	690 V AC 50/60 Hz
IEC Rated Operational Power in W	30 kW en 230...240 V (AC-3), 37 kW en 400...415 V (AC-3), 37 kW en 690 V (AC-3), 45 kW en 500 V (AC-3), 45 kW en 690 V (AC-23A), 55 kW en 500 V (AC-23A), 30 kW en 230...240 V (AC-23A), 45 kW en 400...415 V (AC-23A)
[Ie] Rated Operational Current	83 A AC-23 Ue: 400 V
[Ith] Conventional Free Air Thermal Current	175 A
[Ithe] Conventional Enclosed Thermal Current	140 A
Making Capacity ( I Rms)	1750 A en 400 V AC-21A, 1750 A en 400 V AC-22A, 1750 A en 400 V AC-23A
Breaking Capacity	1400 A en 400 V (AC-21A), 1400 A en 400 V (AC-22A), 1400 A en 400 V (AC-23A)
Rated Conditional Short Circuit Current	10 kA en 400 V - fusible asociado 200 A aM, 10 kA en 400 V - fusible asociado 200 A gG
[Icm] Rated Short Circuit Making Capacity	2,8 kA en 400 V en corriente de pico
[Icw] Rated Short Time Withstand Current	2100 A en 400 V duración: 1 s
[Uimp] Rated Impulse Withstand Voltage	8 kV
Suitability for Isolation	Sí
Network Type	AC, Corriente continua
Intermittent Duty Class	30
Control Type	Mando rotativo
Rotary Handle Mounting Style	Directo
Handle Color	Rojo
Handle Front Plate Color	Amarillo
Rotary Handle Padlocking	1 a 3 candados 4…8 mm
Marking	0 - 1
Mechanical Durability	30000 ciclos
Electrical Durability	30000 ciclos AC-21, 30000 ciclos DC-1...5
IEC Terminal Connection	Circuito de alimentación Bornas tornillo cable 95 mm² - rigidez del cable sólido, Circuito de alimentación Bornas tornillo cable 70 mm² - rigidez del cable flexible - con terminal
Tightening Torque	Circuito de alimentación 22,6 N.m - en Bornas tornillo
Base Dimension	90 x 90 mm
Height	125 mm
Width	90 mm
Product Weight	1,2 kg

Entorno

Standards	Valores instantáneos y de demanda
Product Certifications	GL, UL, CSA, CCC, UKCA
Degree of Protection	IP20 conforming to IEC 60529, IP65
Protective Treatment	TC
Mechanical Robustness	Vibraciones 10...150 Hz (1 gn) acorde a IEC 60068-2-6, Impactos 11 ms (30 Gn) acorde a IEC 60068-2-27
Ambient Air Temperature for Operation	-20…50 °C
Fire Resistance	960 °C acorde a IEC 60695-2-1
Compatibility Code	Main switch disconnector

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	17,5 cm
Paquete 1 Ancho	17,0 cm
Paquete 1 Longitud	10,0 cm
Paquete 1 Peso	1,064 kg
Tipo de unidad de paquete 2	S03
Número de unidades en el paquete 2	6
Paquete 2 Altura	30,0 cm
Paquete 2 Ancho	30,0 cm
Paquete 2 Longitud	40,0 cm
Paquete 2 Peso	6,843 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con INTERRUPTOR SECCIONADOR. VARIO 175A TRIP.

Este INTERRUPTOR SECCIONADOR. VARIO 175A TRIP., referencia VCF6 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

Cubiertas terminales, control de Tesys, para V5/V6 — referencia VZ10 de Schneider Electric.

Complementos compatibles

BLOQUE 2 CONTACTOR.AUX. VARIO NA+NC — referencia VZ7 de Schneider Electric.
BLOQUE 2 CONTACTOR.AUX. VARIO NA+NA — referencia VZ20 de Schneider Electric.
Bloque de tierra adicional, Control de Tesys, 175A, para V5/V6 — referencia VZ16 de Schneider Electric.
