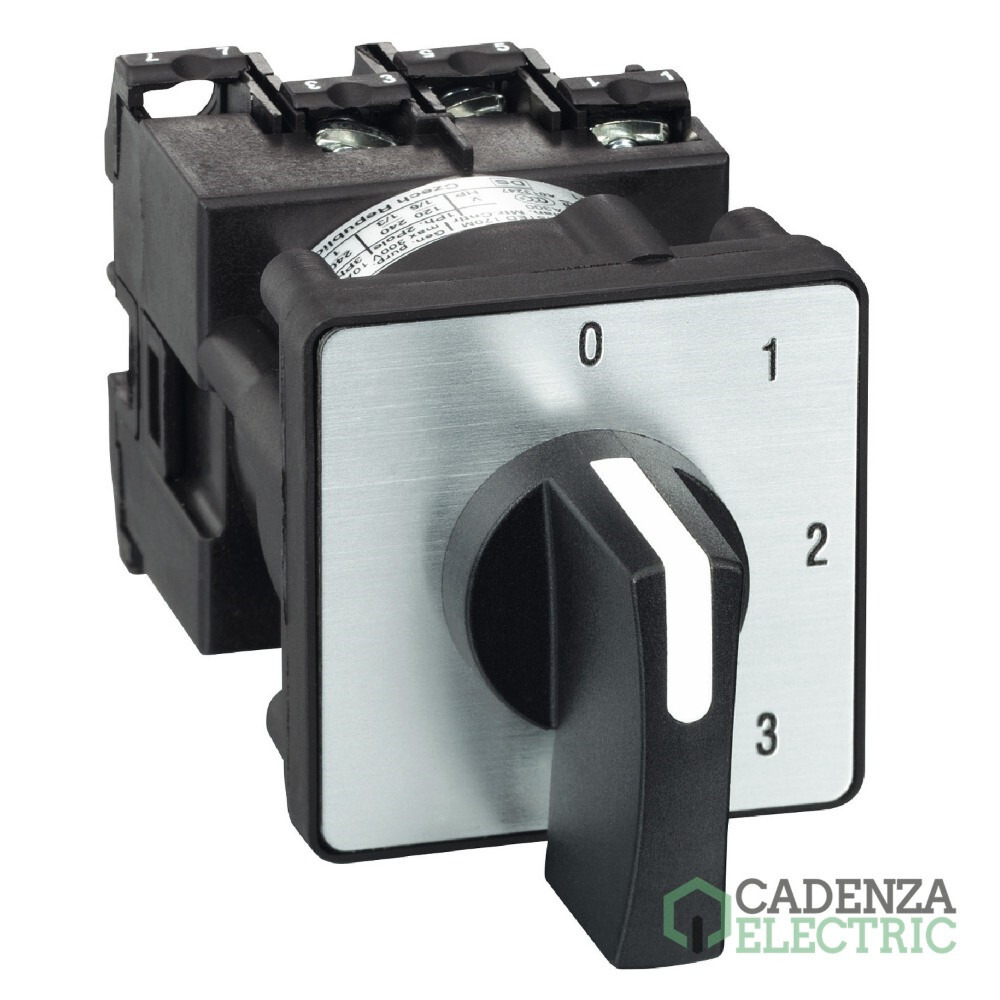

Llave conmutador levas 3 pos + 0 1 polo 12a ref. K1C003QLH Schneider Electric

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: SCHK1C003QLH
Código de producto:
Código de proveedor:
Más en 1P
Más en Seccionadores y conmutadores para mecanizado Tesys Vario
Marca: Schneider Electric
Gama: Harmony K
Tipo de producto o componente: Conmutador de leva completo
Corriente termica convencional: 12 A
Numero de polos: 1P
Protección ip: IP40
Montaje y fijación: Multifijación
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Llave conmutador levas 3 pos + 0 1 polo 12a – referencia K1C003QLH de Schneider Electric.

Principal

Gama de producto	Harmony K
Tipo de producto o componente	Conmutador de leva completo
Nombre de componente	K1
[Ith] Corriente térmica convencional del aire	12 A
Ubicación de montaje	Frontal
modo de fijación	Multifijación
tipo cabezal de interruptor de levas	Con placa frontal 45 x 45 mm
Tipo de operador	Negro mango, longit = 35 mm
candado de maneta giratoria	Sin
presentación de leyenda	Con metálico leyend, 0 - 1 - 2 - 3 negro marcac
función de encendido de leva	Stepping switch
Return	Sin
posición apagado	Con posición Off
Número de polos	1P
posiciones de conmutación	Dcha: 0° - 45° - 90° - 135°
Grado de protección IP	IP40 conforming to IEC 60529

Complementario

número de pasos	3
ángulo de conmutación	45 °
[Ui] Tensión nominal de aislamiento	690 V (grado contaminación 3)
[Ithe] intensidad térmica convencional en la envolvente	10 A
potencia nominal de funcionamiento en W	10500 W AC-21, 500...660 V 3 fases acorde a IEC 947-3, 1100 W AC-3, 230 V 3 fases acorde a IEC 947-3, 1500 W AC-23A, 230 V 3 fases acorde a IEC 947-3, 1500 W AC-3, 400 V 1 fase acorde a IEC 947-3, 1500 W AC-3, 400 V 3 fases acorde a IEC 947-3, 1500 W AC-3, 500 V 3 fases acorde a IEC 947-3, 1500 W AC-3, 690 V 3 fases acorde a IEC 947-3, 2200 W AC-23A, 400 V 3 fases acorde a IEC 947-3, 2200 W AC-23A, 500 V 3 fases acorde a IEC 947-3, 2200 W AC-23A, 690 V 3 fases acorde a IEC 947-3, 4800 W AC-21, 230 V 3 fases acorde a IEC 947-3, 600 W AC-3, 230 V 1 fase acorde a IEC 947-3, 8300 W AC-21, 400 V 3 fases acorde a IEC 947-3
capacidad de corriente CA	1,8 A en 690 V AC-3 3 fases acorde a IEC 947-3, 2,8 A en 500 V AC-3 3 fases acorde a IEC 947-3, 2,8 A en 690 V AC-23A 3 fases acorde a IEC 947-3, 3,3 A en 400 V AC-3 3 fases acorde a IEC 947-3, 3,8 A en 500 V AC-23A 3 fases acorde a IEC 947-3, 4,6 A en 230 V AC-3 3 fases acorde a IEC 947-3, 4,8 A en 400 V AC-23A 3 fases acorde a IEC 947-3, 5,6 A en 230 V AC-23A 3 fases acorde a IEC 947-3, 1 A en 500 V AC-15 acorde a IEC 947-5-1, 2 A en 400 V AC-15 acorde a IEC 947-5-1, 3 A en 230 V AC-15 acorde a IEC 947-5-1
Durabilidad eléctrica	1000000 ciclos AC-15, 1000000 ciclos AC-21, 500000 ciclos AC-23, 500000 ciclos AC-3
rango de operación	2,5 ciclos/mn AC-21, 2,5 ciclos/mn AC-23, 2,5 ciclos/mn AC-3, 8,333 ciclos/mn AC-15
Corriente de cortocircuito	10000 A
Protección contra cortocircuito	16 A cartucho fusible, tipo gG
[Uimp] Resistencia a picos de tensión	4 kV en función de aislamiento, 6 kV acorde a IEC 947-1
Funcionamiento de contacto	Ruptura lenta
Apertura positiva	Con
Consecutivo, seguido, continuo, adosado	Terminales de abrazadera-torn flexible, capacid sujeción: 2 x 1.5 mm², Terminales de abrazadera-torn sólido, capacid sujeción: 1 x 2.5 mm²
Durabilidad mecánica	1000000 ciclos
Anchura global cad	45 mm
Altura global cad	45 mm
Profundidad global cad	87 mm
Peso del producto	0,135 kg

Entorno

normas	Valores instantáneos y de demanda para circuito de alimentación, IEC 60947-5-1 para circuito de control, CENELEC EN 50013
certificaciones de producto	CSA 240 V 3 hp 3 fases 2, UL 240 V 0,33 hp 1 fase 2, CSA 240 V 1 hp 1 fase, UL 240 V 1 hp 3 fases
Tratamiento de protección	TC
Temperatura ambiente de operación	-25…55 °C
Temperatura ambiente de almacenamiento	-40…70 °C
resistencia a los choques	30 gn acorde a IEC 68-2-27
resistencia a las vibraciones	5 gn (10…150 Hz) acorde a IEC 68-2-6
Categoría de sobretensión	Clase II acorde a IEC 536, Clase II acorde a NF C 20-030

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	6,5 cm
Paquete 1 Ancho	6,5 cm
Paquete 1 Longitud	11,0 cm
Paquete 1 Peso	145,0 g
Tipo de unidad de paquete 2	S01
Número de unidades en el paquete 2	10
Paquete 2 Altura	15,0 cm
Paquete 2 Ancho	15,0 cm
Paquete 2 Longitud	40,0 cm
Paquete 2 Peso	1,69 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Llave conmutador levas 3 pos + 0 1 polo 12a

Este Llave conmutador levas 3 pos + 0 1 polo 12a, referencia K1C003QLH de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Piezas de repuesto

Cabeza de operación para el interruptor de la leva - ø 29 mm - mango negro — referencia KAA1H de Schneider Electric.
Cabeza my o 60 x 60 mm - color negro - llave - en blanco para grabado — referencia KAD1S de Schneider Electric.
