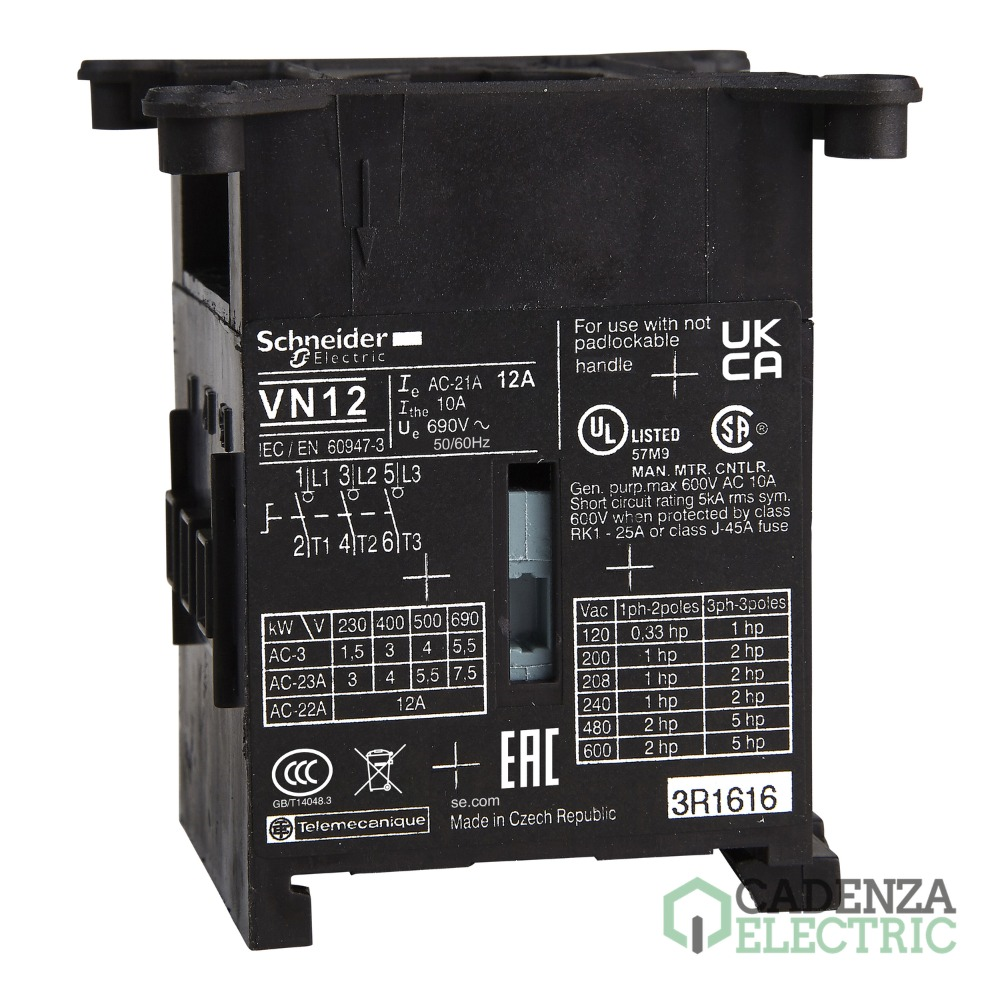

Mini desconector de conmutador para base Vario - 3P - 12 A ref. VN12 Schneider Electric

VN12 | 3P | 12 A | 0,12 kA | TeSys | Cuerpo de conmutador | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: ee00661
Código de producto:
Código de proveedor:
Más en 3P
Más en Seccionadores y conmutadores para mecanizado Tesys Vario
Marca: Schneider Electric
Gama: TeSys
Tipo de producto o componente: Cuerpo de conmutador
Numero de polos: 3P
Tipo de contactos: 3 NA
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Mini desconector de conmutador para base Vario - 3P - 12 A – referencia VN12 de Schneider Electric.

Principal

Gama	TeSys
Nombre del producto	TeSys Mini-VARIO
Tipo de producto o componente	Cuerpo de conmutador
nivel de rendimiento	De serie
Número de polos	3P
Tipo y composición de contactos	3 NO
Tipo de red	Corriente continua, AC
Frecuencia de red	50/60 Hz

Complementario

Soporte de montaje	Carril simétrico
[Ue] Tensión nominal de empleo	690 V AC 50/60 Hz
[Uimp] Resistencia a picos de tensión	6 kV
[Ith] Corriente térmica convencional	12 A
[Ithe] intensidad térmica convencional en la envolvente	10 A
[Ie] Corriente nominal de empleo	8,1 A (AC-23) en 400 V
potencia nominal de funcionamiento en W	3 kW en 400...415 V (AC-3), 4 kW en 500 V (AC-3), 4 kW en 690 V (AC-3), 1,5 kW en 230...240 V (AC-3), 5,5 kW en 500 V (AC-23A), 7,5 kW en 690 V (AC-23A), 3 kW en 230...240 V (AC-23A), 4 kW en 400...415 V (AC-23A)
clase de servicio intermitente	30
Making capacity ( I Rms)	120 A en 400 V AC-21A, 120 A en 400 V AC-22A, 120 A en 400 V AC-23A
[icm] capacidad nominal de cortocircuito	0,5 kA en 400 V en corriente de pico
[Icw] rated short-time withstand Rms current	140 A en 400 V duración: 1 s
corriente condicional de cortocircuito	6 kA en 400 V - fusible asociado 12 A aM, 6 kA en 400 V - fusible asociado 12 A gG
capacidad de corte	120 A en 400 V (AC-22A), 120 A en 400 V (AC-23A), 120 A en 400 V (AC-21A)
Durabilidad mecánica	50000 ciclos
Durabilidad eléctrica	30000 ciclos DC-1...5, 50000 ciclos AC-21
poder de seccionamiento	Sí
Conexiones - terminales	Circuito de alimentación Bornas tornillo cable 4 mm² - rigidez del cable sólido, Circuito de alimentación Bornas tornillo cable 4 mm² - rigidez del cable flexible - con terminal
par de apriete	Circuito de alimentación 7 N.m - en Bornas tornillo
Altura	46,5 mm
Ancho	56 mm
Profundidad	62 mm
Peso del producto	0,11 kg

Entorno

Normas	Valores instantáneos y de demanda
Certificaciones de producto	UL, CSA, GL, UKCA
Tratamiento de protección	TC
Grado de protección IP	IP20 conforming to IEC 60529
resistencia mecánica	Vibraciones 10...150 Hz (5 gn) acorde a IEC 60068-2-6, Impactos 11 ms (15 gn) acorde a IEC 60068-2-27
Temperatura ambiente de operación	-20…50 °C
resistencia al fuego	960 °C acorde a IEC 60695-2-1

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	7,9 cm
Paquete 1 Ancho	8,5 cm
Paquete 1 Longitud	11,9 cm
Paquete 1 Peso	119 g
Tipo de unidad de paquete 2	S03
Número de unidades en el paquete 2	24
Paquete 2 Altura	30 cm
Paquete 2 Ancho	30 cm
Paquete 2 Longitud	40 cm
Paquete 2 Peso	3,344 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	192
Paquete 3 Altura	77 cm
Paquete 3 Ancho	80 cm
Paquete 3 Longitud	60 cm
Paquete 3 Peso	35,252 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Mini desconector de conmutador para base Vario - 3P - 12 A

Este Mini desconector de conmutador para base Vario - 3P - 12 A, referencia VN12 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

Enclavamiento de puerta,Control de Tesys,juego de 5,para VN12/VN20/V02-V2 — referencia KZ32 de Schneider Electric.
Placa montaje para mango, control Tesys, para montaje puerta mangos con 4 fijac tornillo, juego de 5, para VN12/VN20/V02-V2 — referencia KZ83 de Schneider Electric.

Complementos compatibles

POLO NEUTRO MINIVARIO — referencia VZN11 de Schneider Electric.
BLOQUE CONT.AUX. MINIVARIO 1NA — referencia VZN05 de Schneider Electric.
TeSys Mini-VARIO - Bloque de contactos aux - 1 NC — referencia VZN06 de Schneider Electric.

Cajas

Carcasa vacía,Control Tesys,mango rojo bloqueable y placa frontal amarilla,IP65,para VN12/VN20/V02-V2 — referencia VCFXGE1 de Schneider Electric.
Carcasa vacía,Control Tesys,mango bloqueable negro y placa frontal negra,IP65,para VN12/VN20/V02-V2 — referencia VBFXGE1 de Schneider Electric.

Mecanismos y productos de control compatibles

DISPOSIT. DE MANDO 4 TORN. — referencia KCF1PZ de Schneider Electric.
Palancas y placas front.,Control Tesys,mango negro,frente negro,1-3 candados,4 tornillos de fijación,para VN12/VN20/V02-V2 — referencia KAF1PZ de Schneider Electric.
DISPOSIT. DE MANDO D.22 — referencia KCD1PZ de Schneider Electric.
ALARGADOR EJE MINIVARIO 300 A 330 MM. — referencia VZN17 de Schneider Electric.
Palancas y placas front.,Mando Tesys,empuñadura negra,mordaza frontal negro,1-3 candados,fijac˜22,5 — referencia KAD1PZ de Schneider Electric.
Palancas y placas front.,Mando Tesys,mango rojo,carátula amarilla,1 cierre con candado,fijac˜22,5 — referencia KCC1YZ de Schneider Electric.
Palancas y placas frontales,Control de Tesys,mango rojo,frente amarillo,1 candado,4 tornillos de fijación — referencia KCE1YZ de Schneider Electric.
Extensión eje para desconectores conmutad interbloqueo puerta Mini-VARIO y VARIO — referencia VZN30 de Schneider Electric.
TeSys VARIO / Mini VARIO - front and red rotary handle - without padlocking — referencia KCC1LZ de Schneider Electric.
LOAD BREAK SWITCH HANDLE IEC + OPTIONS — referencia KCF1YZ de Schneider Electric.
