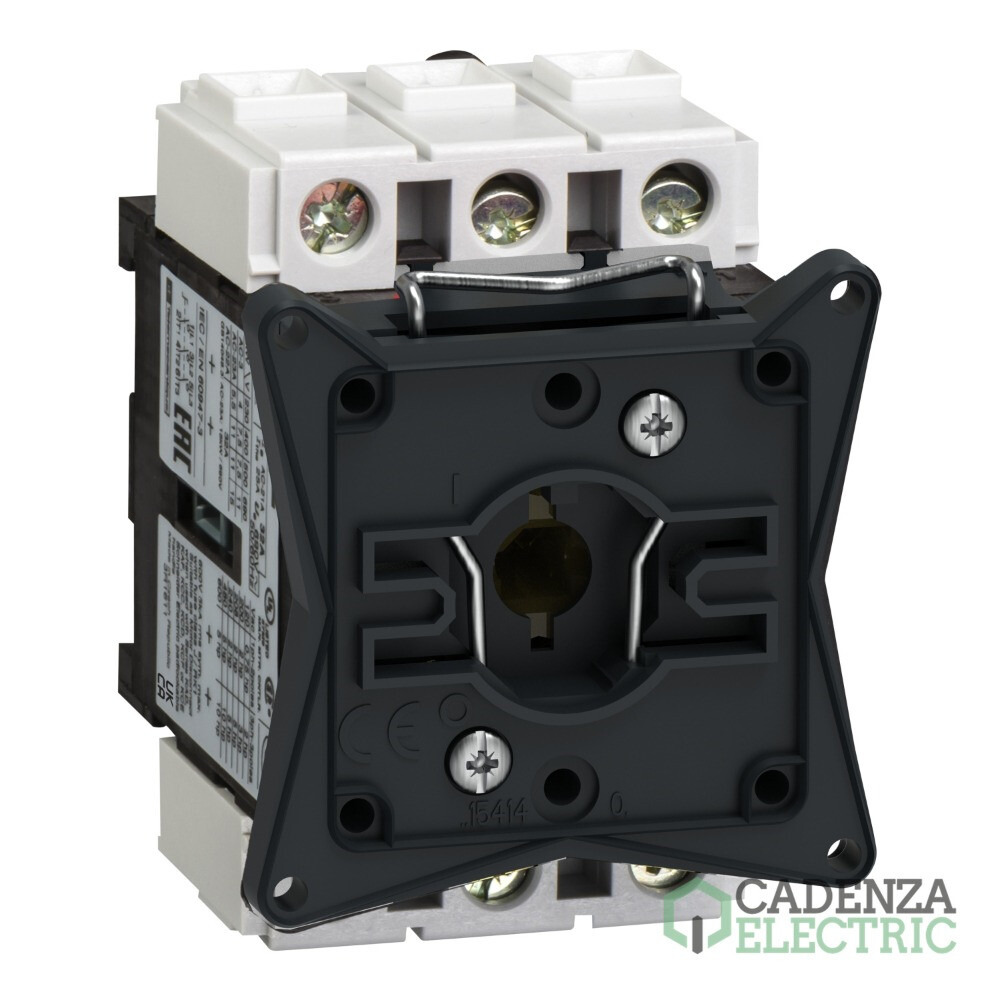

INTERRUPTOR-SECCIONADOR 3P 32A ref. V1 Schneider Electric

V1 | 3P | 32 A | 0,25 kA | TeSys | Cuerpo de conmutador | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: ee00655
Código de producto:
Código de proveedor:
Más en 3P
Más en Seccionadores y conmutadores para mecanizado Tesys Vario
Marca: Schneider Electric
Gama: TeSys
Tipo de producto o componente: Cuerpo de conmutador
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de INTERRUPTOR-SECCIONADOR 3P 32A – referencia V1 de Schneider Electric.

Principal

Range	TeSys
Product Name	TeSys VARIO
Device Short Name	V
Product Type	Cuerpo de conmutador

Complementario

Mounting Support	Carril simétrico, Placa
Performance Level	Alto rendimiento
Number of Poles	3P
Contact Type and Composition	3 NO
Network type	AC, Corriente continua
Network frequency	50/60 Hz
[Ue] IEC Rated Operational Voltage	690 V AC 50/60 Hz
IEC Rated Operational Power in W	11 kW en 500 V (AC-23A), 15 kW en 690 V (AC-23A), 1,5 kW en 230...240 V (AC-3), 7,5 kW en 500 V (AC-3), 7,5 kW en 690 V (AC-3), 5,5 kW en 230...240 V (AC-23A), 11 kW en 400...415 V (AC-23A), 7,5 kW en 400...415 V (AC-3)
[Ie] Rated Operational Current	21,8 A AC-23 Ue: 400 V
[Ith] Conventional Free Air Thermal Current	32 A
[Ithe] Conventional Enclosed Thermal Current	25 A
Making capacity ( I Rms)	320 A en 400 V AC-21A, 320 A en 400 V AC-22A, 320 A en 400 V AC-23A
Breaking Capacity	250 A en 400 V (AC-21A), 250 A en 400 V (AC-22A), 250 A en 400 V (AC-23A)
Rated Conditional Short Circuit Current	10 kA en 400 V - fusible asociado 35 A aM, 10 kA en 400 V - fusible asociado 35 A gG
[Icm] Rated Short Circuit Making Capacity	1 kA en 400 V en corriente de pico
Intermittent duty class	30
Suitability for isolation	Sí
[Uimp] rated impulse withstand voltage	8 kV
[Icw] rated short-time withstand Rms current	384 A en 400 V duración: 1 s
Mechanical Durability	100000 ciclos
Electrical Durability	100000 ciclos AC-21, 30000 ciclos DC-1...5
IEC Terminal Connection	Circuito de alimentación Bornas tornillo cable 10 mm² - rigidez del cable sólido, Circuito de alimentación Bornas tornillo cable 6 mm² - rigidez del cable flexible - con terminal
Tightening Torque	Circuito de alimentación 2,1 N.m - en Bornas tornillo
Height	74 mm
Width	55 mm
Depth	60 mm
Product Weight	0,2 kg

Entorno

Standards	Valores instantáneos y de demanda
Product Certifications	UL, CSA, GL, UKCA, CCC
Degree of Protection	IP20 conforming to IEC 60529
Protective Treatment	TC
Mechanical Robustness	Vibraciones 10...150 Hz (1 gn) acorde a IEC 60068-2-6, Impactos 11 ms (30 Gn) acorde a IEC 60068-2-27
Ambient Air Temperature for Operation	-20…50 °C
Fire Resistance	960 °C acorde a IEC 60695-2-1

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	11,9 cm
Paquete 1 Ancho	7,9 cm
Paquete 1 Longitud	8,5 cm
Paquete 1 Peso	176 g
Tipo de unidad de paquete 2	S03
Número de unidades en el paquete 2	24
Paquete 2 Altura	30 cm
Paquete 2 Ancho	30 cm
Paquete 2 Longitud	40 cm
Paquete 2 Peso	4,712 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	192
Paquete 3 Altura	77 cm
Paquete 3 Ancho	80 cm
Paquete 3 Longitud	60 cm
Paquete 3 Peso	46,652 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con INTERRUPTOR-SECCIONADOR 3P 32A ref. V1

Este INTERRUPTOR-SECCIONADOR 3P 32A ref. V1, referencia V1 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

Enclavamiento de puerta,Control de Tesys,juego de 5,para VN12/VN20/V02-V2 — referencia KZ32 de Schneider Electric.
Placa montaje para mango, control Tesys, para montaje puerta mangos con 4 fijac tornillo, juego de 5, para VN12/VN20/V02-V2 — referencia KZ83 de Schneider Electric.
Sello IP 65 para placa front 60 x 60 mm y conmut levas mont frontal - juego de 5 — referencia KZ66 de Schneider Electric.

Complementos compatibles

Bloque de neutro adicional,Control de Tesys,40 A, para V02-V2 — referencia VZ11 de Schneider Electric.
BLOQUE 2 CONTACTOR.AUX. VARIO NA+NC — referencia VZ7 de Schneider Electric.
Bloque de tierra adicional, control de Tesys, 40 A, para V02-V2 — referencia VZ14 de Schneider Electric.
BLOQUE 2 CONTACTOR.AUX. VARIO NA+NA — referencia VZ20 de Schneider Electric.
Polo adicional,Control de Tesys,32 A, para V1 — referencia VZ1 de Schneider Electric.

Cajas

Carcasa vacía,Control Tesys,mango rojo bloqueable y placa frontal amarilla,IP65,para VN12/VN20/V02-V2 — referencia VCFXGE1 de Schneider Electric.
Carcasa vacía,Control Tesys,mango bloqueable negro y placa frontal negra,IP65,para VN12/VN20/V02-V2 — referencia VBFXGE1 de Schneider Electric.
Carcasa vacía, control de Tesys, mango rojo bloqueable y placa frontal amarilla, IP65, para V02-V2 — referencia VCFXGE4 de Schneider Electric.
Carcasa vacía,Control Tesys,mango bloqueable negro y placa frontal negra,IP65,para V02-V2 — referencia VBFXGE4 de Schneider Electric.

Mecanismos y productos de control compatibles

Extensión de eje, Control de Tesys, para V02-V2, distancia 300-330 mm — referencia VZ17 de Schneider Electric.
ALARGADOR EJE VARIO 12..40A 400..430mm — referencia VZ30 de Schneider Electric.
