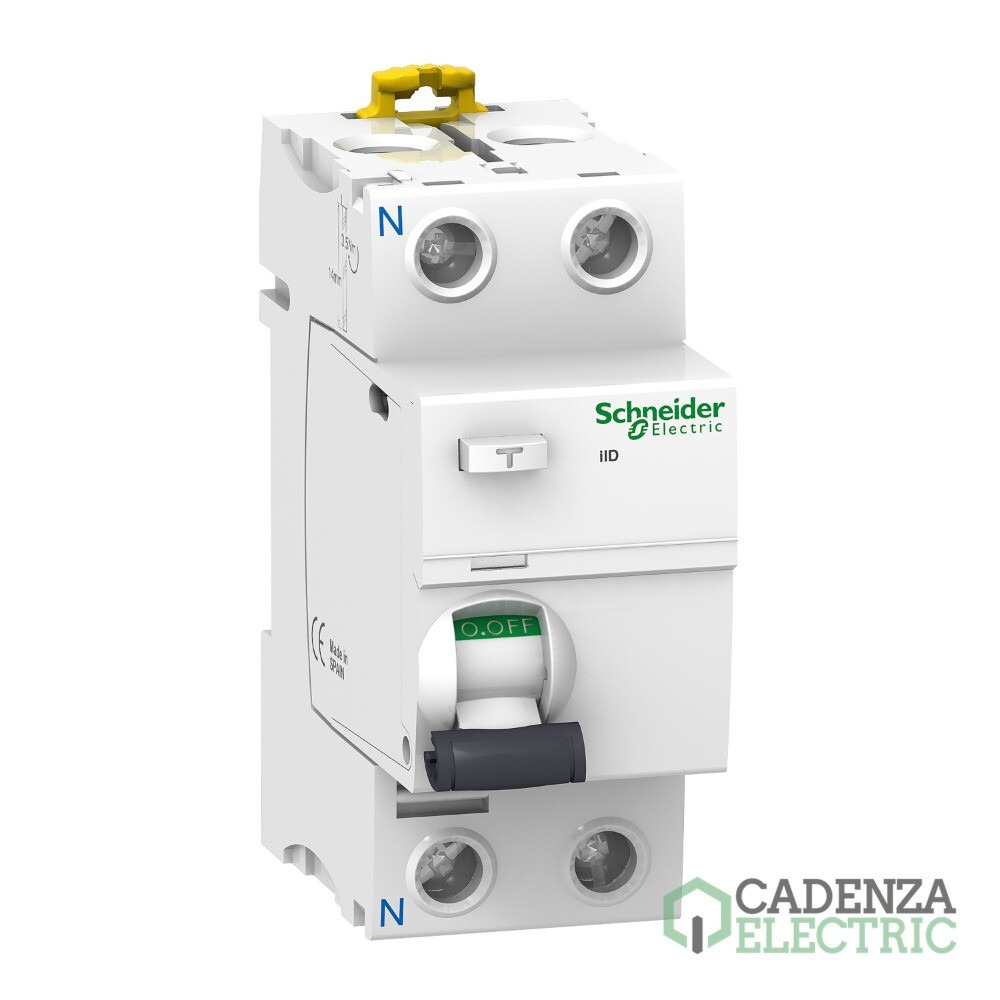

Interruptor diferencial iID 2P 63A 30mA A-SI SUPERINMUNIZADO ref. A9R61263 Schneider Electric

A9R61263 | 2P | 63 A | 30 mA | Tipo A-SI | Acti 9 iID40 | Interruptor diferencial | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHA9R61263
Código de producto:
Código de proveedor:
Más en 2P
Más en Superinmunizados
Marca: Schneider Electric
Sensibilidad de disparo: 30 mA
Gama: Acti9
Tipo de producto o componente: Interruptor diferencial
Corriente nominal: 63 A
Clase de protección diferencial: A-SI
Ajuste de la temporización diferencial: Instantáneo
Numero de polos: 2P
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Interruptor diferencial iID 2P 63A 30mA A-SI SUPERINMUNIZADO – referencia A9R61263 de Schneider Electric.

Principal

Gama	Acti 9
Nombre del producto	Acti 9 iID40
Tipo de producto o componente	Interruptor diferencial (RCCB)
Nombre abreviado del equipo	iID
Número de polos	2P
posición de neutro	Izquierda
[In] Corriente nominal	63 A
Tipo de red	AC
sensibilidad de fuga a tierra	30 mA
retardo de la protección contra fugas a tierra	Instantáneo
clase de protección contra fugas a tierra	Tipo A-SI

Complementario

ubicación del dispositivo en el sistema	Salida
Frecuencia de red	50/60 Hz
[Ue] Tensión nominal de empleo	220...240 V AC 50/60 Hz
tecnologia de disparo corriente residual	Independiente de la tensión
poder de conexión y de corte	Idm 1500 A, Im 1500 A
corriente condicional de cortocircuito	10 kA
[Ui] Tensión nominal de aislamiento	500 V AC 50/60 Hz
[Uimp] Resistencia a picos de tensión	6 kV
corriente de sobretensión	3000 A
indicador de posición del contacto	Sí
Tipo de control	Maneta
Tipo de montaje	Ajustable en clip
Soporte de montaje	Carril DIN
pasos de 9 mm	4
Altura	91 mm
Ancho	36 mm
Profundidad	73,5 mm
Peso del producto	0,21 kg
Color	Blanco
Durabilidad mecánica	20000 ciclos
Durabilidad eléctrica	AC-1 15000 ciclos
Descripción de las opciones de bloqueo	Dispositivo de cierre con candado
Conexiones - terminales	Terminal simple arriba o abajo1…35 mm² rígido, Terminal simple arriba o abajo1…25 mm² flexible, Terminal simple arriba o abajo1…25 mm² flexible con terminal
longitud de cable pelado para conectar bornas	14 mm for arriba o abajo connection
par de apriete	3,5 N.m arriba o abajo

Entorno

Normas	EN/IEC 61008-1, EN/IEC 61008-2-1
certificaciones de producto	CCC
Grado de protección IP	IP20 conforming to IEC 60529, IP40 (envolvente modular) conforming to IEC 60529
Grado de contaminación	3
Compatibilidad electromagnética	Resistencia a impulsos 8/20 µs, 3000 A acorde a EN/IEC 61008-1
Temperatura ambiente de funcionamiento	-25…60 °C
Temperatura ambiente de almacenamiento	-40…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	4,000 cm
Paquete 1 Ancho	8,000 cm
Paquete 1 Longitud	10,000 cm
Paquete 1 Peso	230,800 g
Tipo de unidad de paquete 2	S03
Número de unidades en el paquete 2	54
Paquete 2 Altura	30,000 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	12,856 kg
Tipo de unidad de paquete 3	P12
Número de unidades en el paquete 3	432
Paquete 3 Altura	45,000 cm
Paquete 3 Ancho	80,000 cm
Paquete 3 Longitud	120,000 cm
Paquete 3 Peso	114,848 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con iID 2P 63A 30mA A-SI

Este iID 2P 63A 30mA A-SI, referencia A9R61263 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Auxiliares compatibles

Acti9 iOF contacto auxiliar, 2 hasta 100mA, AC-DC — referencia A9A26914 de Schneider Electric.
Acti9 iSD contacto auxiliar, 2 hasta 100mA, AC-DC — referencia A9A26917 de Schneider Electric.
Acti9 iOF+OF/SD contacto auxiliar doble, 2 hasta 100mA, AC-DC — referencia A9A26919 de Schneider Electric.
iMX+OF 100-415VCA — referencia A9A26946 de Schneider Electric.
iMX 100-415VCA — referencia A9A26476 de Schneider Electric.
iOF+SD24 (iC60, iID, ARA, RCA, iSW-NA) — referencia A9A26897 de Schneider Electric.
iMX 12-24VCA — referencia A9A26478 de Schneider Electric.
iMX+OF 12-24VCA — referencia A9A26948 de Schneider Electric.
iMN 220-240VCA — referencia A9A26960 de Schneider Electric.
Bobina de protección contra sobretensiones permanentes; IMSU; UNE-EN 50550 — referencia A9A26500 de Schneider Electric.
iMNx 220-240VCA — referencia A9A26969 de Schneider Electric.
ARA IID 2P — referencia A9C70342 de Schneider Electric.
iMNs 220-240VCA — referencia A9A26963 de Schneider Electric.
iMX 48VCA — referencia A9A26477 de Schneider Electric.
iMX+OF 48VCA — referencia A9A26947 de Schneider Electric.
iOF+SD24 para montaje inferior — referencia A9A26898 de Schneider Electric.
iMN 48VCA — referencia A9A26961 de Schneider Electric.
iMNx 380-415VCA — referencia A9A26971 de Schneider Electric.
iMN 24VCA/CC — referencia A9A27108 de Schneider Electric.

Productos compatibles de comunicación

PowerTag Universal 1P+N — referencia A9MEM1560 de Schneider Electric.
Sensor PowerTag 1P+N inferior — referencia A9MEM1522 de Schneider Electric.
Sensor PowerTag 1P+N superior — referencia A9MEM1521 de Schneider Electric.

Accesorios compatibles

Pletina seccionable 18mm iC60 iID — referencia A9A27003 de Schneider Electric.
Conector para peine Acti9 100A 4 unidades — referencia A9XPCM04 de Schneider Electric.
Pieza enclavamiento iC60 iID (10 Ud) — referencia A9A26970 de Schneider Electric.
Espaciador Acti9 iC60, iiD y iCT 5 Unidades — referencia A9A27062 de Schneider Electric.
Adaptador mando rot.+ maneta mando rot. — referencia A9A27005 de Schneider Electric.
Cubrebornes prec. 36mm iC60 iID (2 Ud) — referencia A9A26976 de Schneider Electric.
Acti9 - left padlocking device — referencia A9A26380 de Schneider Electric.
Tapa prec. Torn. iC60 iID (20 Uds.) — referencia A9A26981 de Schneider Electric.
Acti 9 - Peines - 4 conectores terminales dobles, cable de 35mm — referencia A9XPCD04 de Schneider Electric.
Bloque de acoplamiento al interruptor — referencia A9A27008 de Schneider Electric.
Adaptador mando+maneta rojo — referencia A9A27006 de Schneider Electric.
BORNES NG125 PARA 3 CABLES 16mm2 — referencia 19091 de Schneider Electric.
SEPARADOR DE POLOS (10Uds.) — referencia A9A27001 de Schneider Electric.
distribution connectors for 3 cables - set of 3 — referencia 19096 de Schneider Electric.

Productos compatibles para distribución

Peine bipolar; Acti9; 2P; 48 pasos; iK60 iC60 e iID — referencia A9XPH224 de Schneider Electric.
Peine de conexión eléctrico bipolar Acti9 — referencia A9XPH212 de Schneider Electric.
Peine bipolar; Acti9; 2P; L = 1.000 mm; iK60 iC60 e iID — referencia A9XPH257 de Schneider Electric.
Escudos laterales; Acti9; para 10 peines; bipolares — referencia A9XPE210 de Schneider Electric.
20 caperuzas aislantes para dientes — referencia A9XPT920 de Schneider Electric.
10 escudos laterales peines tetra. — referencia A9XPE410 de Schneider Electric.
Peine 3 (N+P) K60N, C60, ID. L = 1000 — referencia A9XPH557 de Schneider Electric.
Peine 1P+N (L1,L2,L3) 24mod. K60N, C60, — referencia A9XPH524 de Schneider Electric.
Peine bipolar + aux. K60N, C60, ID. L = — referencia A9XAH257 de Schneider Electric.
Peine 1P+N (L1,L2,L3) 12mod. K60N, C60, — referencia A9XPH512 de Schneider Electric.
Peine 1P+N (L1,L2,L3) 18mod. K60N, C60, — referencia A9XPH518 de Schneider Electric.
Peine 2P+aux (Aux N L1, Aux N L2, Aux N — referencia A9XAH557 de Schneider Electric.
Peine 2P 18mod. K60N, C60, ID — referencia A9XPH218 de Schneider Electric.
Peine 2P 8mod. K60N, C60, ID — referencia A9XPH208 de Schneider Electric.
Peine 2P 6mod. K60N, C60, ID — referencia A9XPH206 de Schneider Electric.
Peine 2P 10mod. K60N, C60, ID — referencia A9XPH210 de Schneider Electric.
