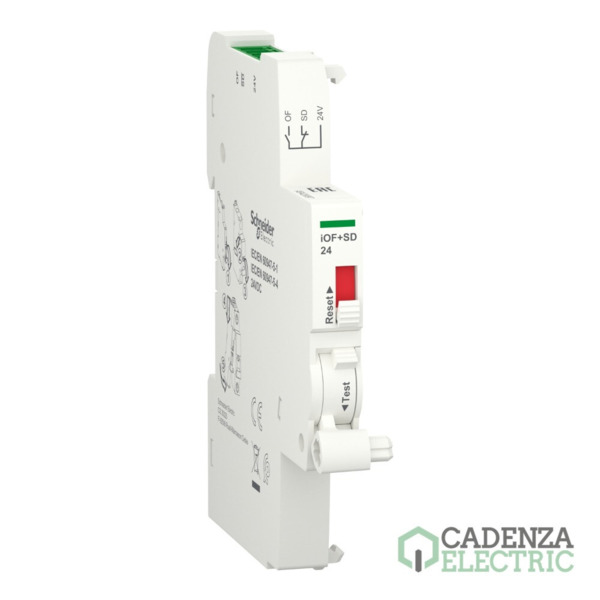

iOF+SD24 (iC60, iID, ARA, RCA, iSW-NA) ref. A9A26897 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: nw20170027
Código de producto:
Código de proveedor:
Más en sin numero de polos
Más en Bloques de contacto, auxiliares y bobinas para IC60
Marca: Schneider Electric
Gama: Acti9
Pasos de 9mm (medio modulo): 1
Tipo de producto o componente: OC y contacto con defecto
Corriente nominal: 0,002-0,1 A
Composición contactos de señal: 1 NA + 1 NC
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de iOF+SD24 (iC60, iID, ARA, RCA, iSW-NA) – referencia A9A26897 de Schneider Electric.

Principal

range of product	Acti 9
Tipo de producto o componente	OC y contacto con defecto
Nombre abreviado del equipo	iOF+SD 24
Función	For Smartlink interface
composición de contactos de señalización	1 NA +1 NC
[In] Corriente nominal	DC-12 2…100 mA at 24 V, corriente continua +/- 20 %
pasos de 9 mm	1

Complementario

[Ui] Tensión nominal de aislamiento	500 V acorde a IK07
[Uimp] Resistencia a picos de tensión	6 kV acorde a IK07
Señalizaciones en local	Indicador mecánico
Tipo de montaje	Ajustable en clip
Soporte de montaje	Carril DIN
compatibilidad de bloque de distribución y embarrado tipo peine	Inferior SÍ
Altura	88 mm
Ancho	9 mm
Profundidad	73,5 mm
Peso del producto	25 g
Color	Blanco
Durabilidad eléctrica	20000 ciclos acorde a IEC 60947-5-4
Conexiones - terminales	Terminal cargado por resorte Ti24 (superior) 2 cable(s) 0,5…1,5 mm² - flexible, Terminal cargado por resorte Ti24 (superior) 2 cable(s) 0,5…1,5 mm² - rígido
longitud de cable pelado para conectar bornas	10 mm

Entorno

Normas	IEC 60947-5-4, IEC 60947-5-1
etiquetas de calidad	CE
Grado de contaminación	2 acorde a IK07
Categoría de sobretensión	III
tropicalización	2 acorde a IEC 60947-5-1
humedad relativa	93 % en 40 °C
Temperatura ambiente de operación	-25…70 °C
Temperatura ambiente de almacenamiento	-40…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	2,2 cm
Paquete 1 Ancho	8,0 cm
Paquete 1 Longitud	9,2 cm
Paquete 1 Peso	39,0 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	12
Paquete 2 Altura	8,3 cm
Paquete 2 Ancho	9,8 cm
Paquete 2 Longitud	27,0 cm
Paquete 2 Peso	550,0 g
Tipo de unidad de paquete 3	CAR
Número de unidades en el paquete 3	120
Paquete 3 Altura	30,0 cm
Paquete 3 Ancho	30,0 cm
Paquete 3 Longitud	40,0 cm
Paquete 3 Peso	5,987 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con iOF+SD24 (iC60, iID, ARA, RCA, iSW-NA)

Este iOF+SD24 (iC60, iID, ARA, RCA, iSW-NA), referencia A9A26897 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

Conectores Ti24 (bolsa 12 uds. — referencia A9XC2412 de Schneider Electric.
Cables pref. - 870 mm (bolsa 6 uds.) — referencia A9XCAL06 de Schneider Electric.
Cables pref. - 160 mm (bolsa 6 uds.) — referencia A9XCAM06 de Schneider Electric.
Cables pref. - 100 mm (bolsa 6 uds.) — referencia A9XCAS06 de Schneider Electric.
Cables pref. Universal - 870 mm (bolsa 6 — referencia A9XCAU06 de Schneider Electric.

MAINFUNCTIONS

Interruptor magnetotérmico; Acti9 iC60N; 2P; 16 A; curva C; 6000 A/10 kA — referencia A9F79216 de Schneider Electric.
Interruptor magnetotérmico; Acti9 iC60N; 1P; 2 A; curva C; 6000 A/50 kA — referencia A9F74102 de Schneider Electric.
Interruptor magnetotérmico; Acti9 iC60N; 2P; 10 A; curva C; 66000 A/10 kA — referencia A9F79210 de Schneider Electric.
Magnetotérmico, Acti9 iC60N, 1P, 10 A, C curva, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2) — referencia A9F04110 de Schneider Electric.
Interruptor magnetotérmico; Acti9 iC60N; 2P; 2 A; curva C; 6000 A/50 kA — referencia A9F74202 de Schneider Electric.
Magnetotérmico, Acti9 iC60N, 2P, 4 A, C curva, 6000 A (IEC 60898-1), 50 kA (IEC 60947-2) — referencia A9F74204 de Schneider Electric.
Interruptor magnetotérmico; Acti9 iC60N; 1P; 6 A; curva C; 6000 A/10 kA — referencia A9F79106 de Schneider Electric.
Interruptor magnetotérmico; Acti9 iC40N; 1P+N; 16 A; curva C; 6000 A/10 kA — referencia A9P54616 de Schneider Electric.
Interruptor magnetotérmico; Acti9 iC40N; 1P+N; 10 A; curva C; 6000 A/10 kA — referencia A9P54610 de Schneider Electric.
Acti9 iC40F - interruptor automático - 1P+N - 16A - Curva C - 6000A/6kA ref. A9P53616 Schneider Electric — referencia A9P53616 de Schneider Electric.
Acti9 iC40F - interruptor automático - 1P+N - 10A - Curva C - 6000A/6kA ref. A9P53610 Schneider Electric — referencia A9P53610 de Schneider Electric.
Interruptor diferencial, Acti9 iID, 2P, 40A, 30mA A-SI — referencia A9R61240 de Schneider Electric.
Interruptor magnetotérmico Acti9 iC60H, 2P, 16 A, curva C — referencia A9F89216 de Schneider Electric.
Acti 9 iID - RCCB - 2P - 40A - 100mA - type AC — referencia A9R12240 de Schneider Electric.
iID 4P - 40A - 100mA - AC — referencia A9R12440 de Schneider Electric.
Magnetotérmico, Acti9 iC40N, 1P+N, 6 A, C curva, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2) — referencia A9P54606 de Schneider Electric.
Interruptor magnetotérmico Acti9 iC60H, 2P, 10 A, curva C — referencia A9F89210 de Schneider Electric.
Interruptor diferencial; Acti9 iID; 4P; 40A; 300mA AC — referencia A9R84440 de Schneider Electric.
Interruptor automático magnetotérmico iC60L - 2P - 16A - curva C ref. A9F94216 Schneider Electric — referencia A9F94216 de Schneider Electric.
Acti9 iC40F - interruptor automático - 1P+N - 6A - Curva C - 6000A/6kA ref. A9P53606 Schneider Electric — referencia A9P53606 de Schneider Electric.

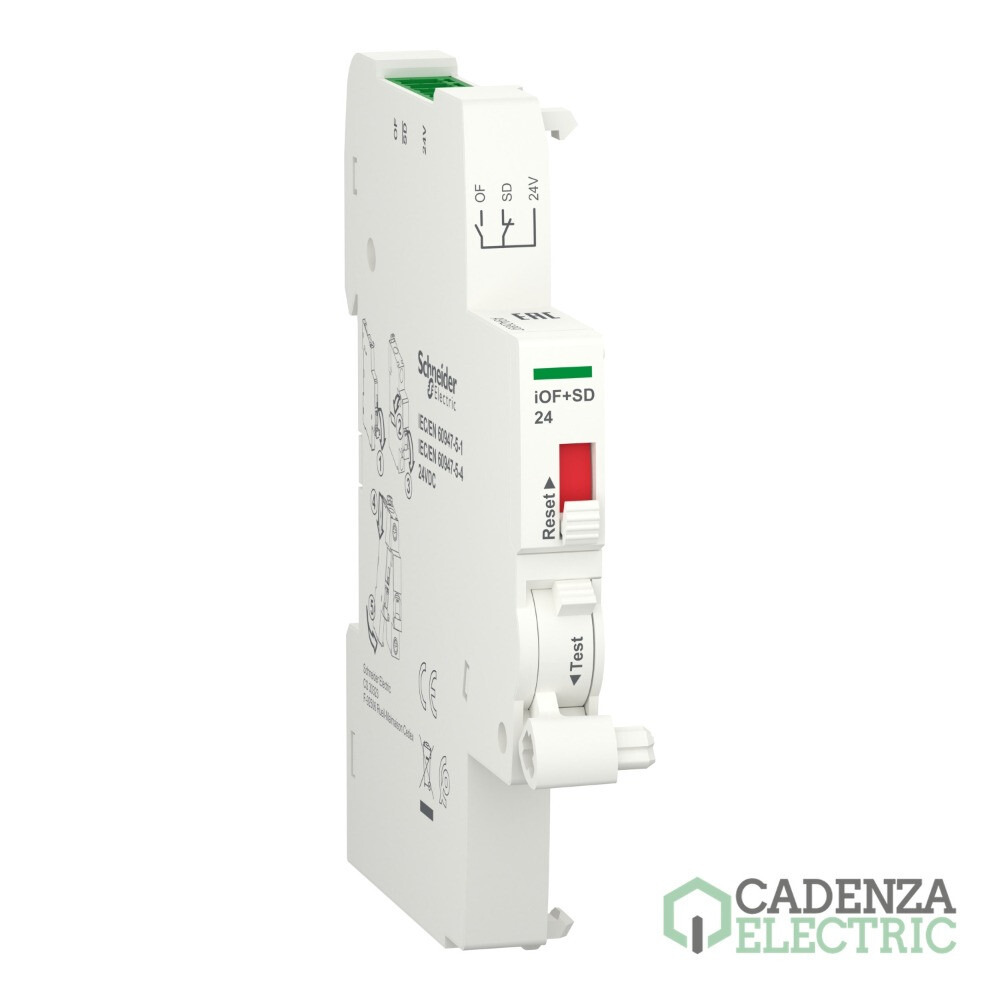

Vista 360º de iOF+SD24 (iC60, iID, ARA, RCA, iSW-NA) ref. A9A26897 Schneider Electric
