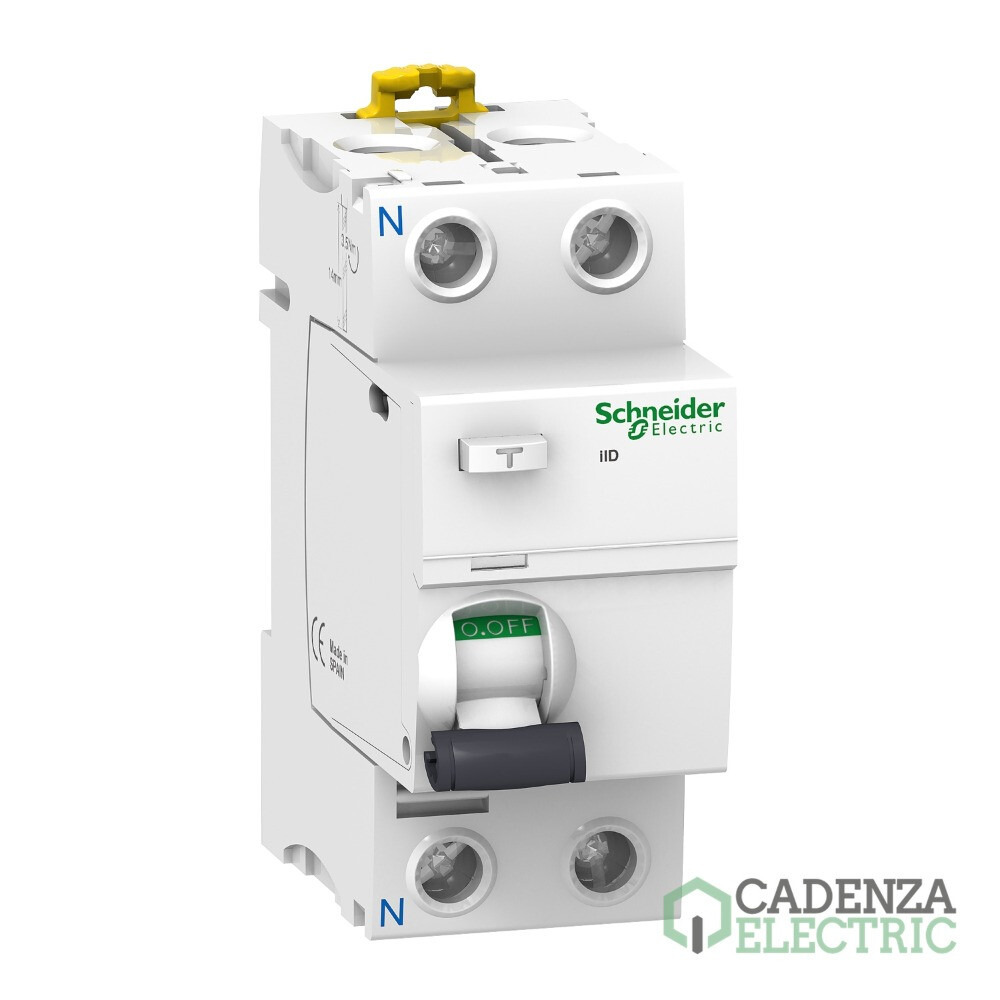

Interruptor diferencial, Acti9 iID, 2P, 40A, 30mA A-SI SUPERINMUNIZADO ref. A9R61240 Schneider Electric

A9R61240 | 2P | 40 A | 30 mA | Tipo A-SI | Acti 9 iID40 | Acti9 iID | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Ancho (cm)

Alto (cm)

Intensidad

Cantidad

()

Código de referencia: ee00365
Código de producto:
Código de proveedor:
Más en 2P
Más en Superinmunizados
Marca: Schneider Electric
Sensibilidad de disparo: 30 mA
Gama: Acti9
Tipo de producto o componente: Interruptor diferencial
Corriente nominal: 40 A
Clase de protección diferencial: A-SI
Ajuste de la temporización diferencial: Instantáneo
Numero de polos: 2P
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Interruptor diferencial, Acti9 iID, 2P, 40A, 30mA A-SI SUPERINMUNIZADO – referencia A9R61240 de Schneider Electric.

Principal

Gama	Acti 9
Nombre del producto	Acti 9 iID40
Tipo de producto o componente	Interruptor diferencial (RCCB)
Nombre abreviado del equipo	iID
Número de polos	2P
posición de neutro	Izquierda
[In] Corriente nominal	40 A
Tipo de red	AC
sensibilidad de fuga a tierra	30 mA
retardo de la protección contra fugas a tierra	Instantáneo
clase de protección contra fugas a tierra	Tipo A-SI

Complementario

ubicación del dispositivo en el sistema	Salida
Frecuencia de red	50/60 Hz
[Ue] Tensión nominal de empleo	220...240 V AC 50/60 Hz
tecnologia de disparo corriente residual	Independiente de la tensión
poder de conexión y de corte	Idm 1500 A, Im 1500 A
corriente condicional de cortocircuito	10 kA
[Ui] Tensión nominal de aislamiento	500 V AC 50/60 Hz
[Uimp] Resistencia a picos de tensión	6 kV
corriente de sobretensión	3000 A
indicador de posición del contacto	Sí
Tipo de control	Maneta
Tipo de montaje	Ajustable en clip
Soporte de montaje	Carril DIN
pasos de 9 mm	4
Altura	91 mm
Ancho	36 mm
Profundidad	73,5 mm
Peso del producto	0,21 kg
Color	Blanco
Durabilidad mecánica	20000 ciclos
Durabilidad eléctrica	AC-1 15000 ciclos
Descripción de las opciones de bloqueo	Dispositivo de cierre con candado
Conexiones - terminales	Terminal simple arriba o abajo1…35 mm² rígido, Terminal simple arriba o abajo1…25 mm² flexible, Terminal simple arriba o abajo1…25 mm² flexible con terminal, Terminal simple
longitud de cable pelado para conectar bornas	14 mm for arriba o abajo connection
par de apriete	3,5 N.m arriba o abajo

Entorno

Normas	EN/IEC 61008-1, EN/IEC 61008-2-1
certificaciones de producto	CCC
Grado de protección IP	IP20 conforming to IEC 60529, IP40 (envolvente modular) conforming to IEC 60529
Grado de contaminación	3
Compatibilidad electromagnética	Resistencia a impulsos 8/20 µs, 3000 A acorde a EN/IEC 61008-1
Temperatura ambiente de funcionamiento	-25…60 °C
Temperatura ambiente de almacenamiento	-40…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	4,000 cm
Paquete 1 Ancho	8,200 cm
Paquete 1 Longitud	10,000 cm
Paquete 1 Peso	232,700 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	6
Paquete 2 Altura	8,800 cm
Paquete 2 Ancho	10,500 cm
Paquete 2 Longitud	25,000 cm
Paquete 2 Peso	1,457 kg
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	54
Paquete 3 Altura	30,000 cm
Paquete 3 Ancho	30,000 cm
Paquete 3 Longitud	40,000 cm
Paquete 3 Peso	13,532 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months
