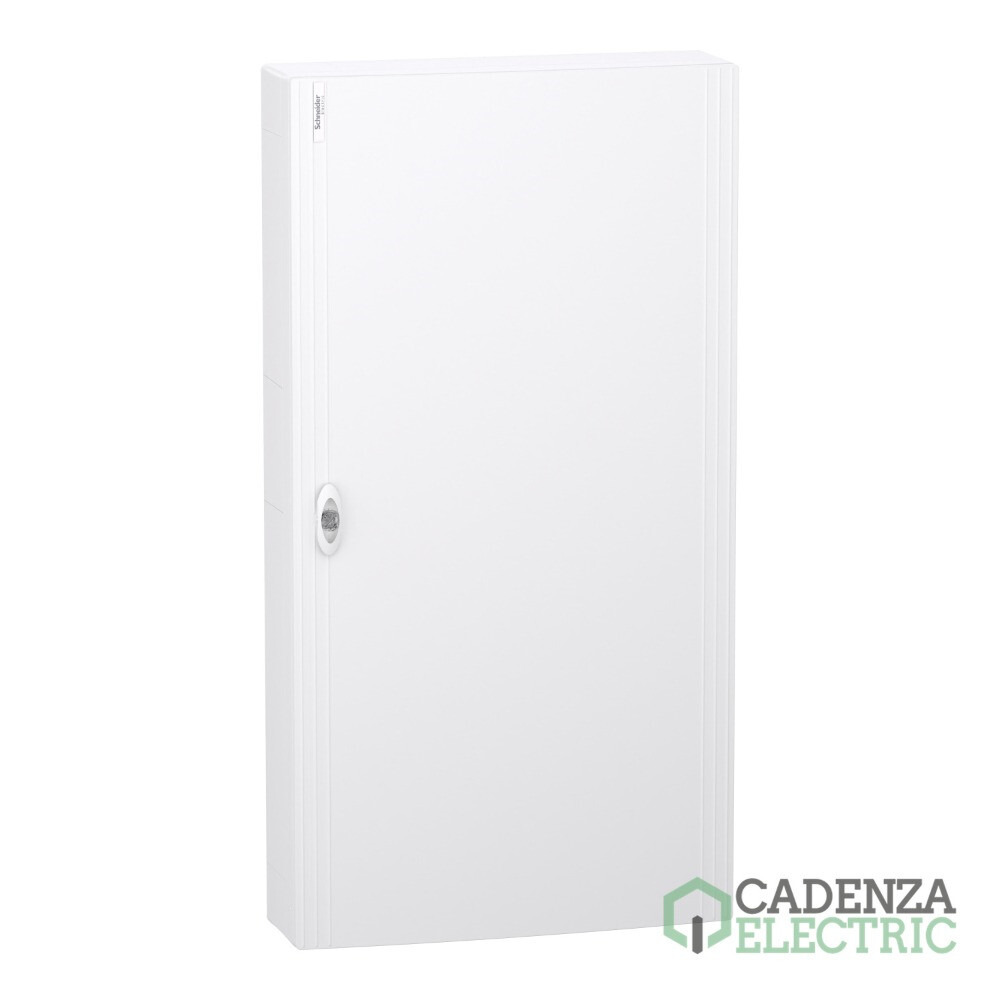

Envolvente modular, PrismaSeT XS, 6 Filas 24 Módulos, Superficie, Puerta Blanca ref. LVSXL624 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHLVSXL624
Código de producto:
Código de proveedor:
Más en PrismaSeT XS (Empotrar y Superficie)
Marca: Schneider Electric
Gama: PrismaSeT
Tipo de producto o componente: Armario
Montaje y fijación: Superficie
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Envolvente modular, PrismaSeT XS, 6 Filas 24 Módulos, Superficie, Puerta Blanca – referencia LVSXL624 de Schneider Electric.

Principal

Gama	PrismaSeT
Nombre del producto	ZENcelo ELV +
Tipo de producto o componente	Armario
Tipo de envolvente	Armario de distribución
montaje de armario	Superficie

Complementario

anchura	Total: 550 mm
altura	Total: 1050 mm
profundidad	Total : 168 mm
profundidad interna	155 mm
número de módulos de 18 mm por fila	24
número de filas horizontales	6
número total de módulos de 18 mm	144
pasos de 9 mm	288
clase de aislamiento eléctrico	Clase II
Equipo suministrado	6 etiqueta de identificación, 6 protector de etiquetas, 1 bloques de terminales, 2 blanking plate strip , 1 Puerta, 6 DIN rail, 5 cable fixing hardware, 1 back plate
tipo de carátula	Modular
tipo de puerta	Ciego
tipo de carril	DIN simétrico
descripción de la placa de montaje	Sin placa de montaje
piezas extraíbles	Carril DIN
disipación de potencia en W	100 W
[In] Corriente nominal	125 A
[Ui] Tensión nominal de aislamiento	400 V
Entrada de cable	Cable o tubo, Placa con recorte, Caminho, Placas removíveis
número de bloques de terminales	1 tierra con capacidad de sujeción: 48 salientes
salidas del bloque de distribución	6 x 25 mm² + 42 x 4 mm² para tierra
Conexiones - terminales	Conexión de tornillo (tierra) , 6,0 6…25 mm², Push-in (tierra) , 42,0 1,5…4 mm² (flexible) , Push-in (tierra) , 42,0 6 mm² (rígido o trenzado)
Descripción de las opciones de bloqueo	Opción de cerradura
material del envolvente	Parte atrás metal, Envolvente tecnoplástico, Delantero (mando rotativo) tecnoplástico, Puerta metal
Peso del producto	19,550 kg
Color	Envolvente blanco (RAL 9003), Delantero (mando rotativo) blanco (RAL 9003), Puerta blanco (RAL 9003)
segmento de mercado	Residencial, Edificios pequeños
País objetivo	Bélgica

Entorno

resistencia al fuego	Envolvente 650 °C acorde a IEC 60695-2-11, Delantero (mando rotativo) 650 °C acorde a IEC 60695-2-11
Grado de protección IP	IP40 con puerta y junta IP54
Grado de protección IK	IK09 con puerta y junta IP54
Categoría de sobretensión	II
Temperatura ambiente de operación	-25…60 °C
Normas	IEC 60670-1, IEC 60670-24, IEC 61439-1, IEC 61439-3
etiquetas de calidad	IMQ

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	22,800 cm
Paquete 1 Ancho	64,000 cm
Paquete 1 Longitud	117,300 cm
Paquete 1 Peso	20,000 kg
Tipo de unidad de paquete 2	P12
Número de unidades en el paquete 2	5
Paquete 2 Altura	101,500 cm
Paquete 2 Ancho	80,000 cm
Paquete 2 Longitud	120,000 cm
Paquete 2 Peso	114,000 kg

Productos compatibles con Envolvente modular, PrismaSeT XS, 6 Filas 24 Módulos , Superficie, Puerta Blanca

Este Envolvente modular, PrismaSeT XS, 6 Filas 24 Módulos , Superficie, Puerta Blanca, referencia LVSXL624 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

Cerradura con llave para armarios PrismaSeT — referencia LVSXS2 de Schneider Electric.
Patas de fijación PrismaSeT XS — referencia LVSXX7 de Schneider Electric.
Rejilla Universal PrismaSeT XS, 18-24 Modulos, 1 Fila — referencia LVSXY1124 de Schneider Electric.

Productos compatibles para distribución

Repartidor vertical VDIS 33 agujeros — referencia A9XPK707 de Schneider Electric.
Repartidor vertical VDIS 66 agujeros — referencia A9XPK714 de Schneider Electric.
2 insulated TB P/N 7 holes — referencia R9H13411 de Schneider Electric.
Soporte de bornero 24 modulos PrismaSeT — referencia LVSXK2 de Schneider Electric.
Earth Screwless terminal block 14 holes (3x25+11x4) + Jumper — referencia LGYT1E14 de Schneider Electric.
Earth Screwless terminal block 24 holes (3x25+21x4) + Jumper — referencia LGYT1E24 de Schneider Electric.
Resi9 - 2 Insulated Terminal Bar 7 holes (1x35+6x16) Black and Grey — referencia R9H13411P de Schneider Electric.
Resi9 - 2 Insulated Terminal Bar 4 holes (4x16) Black and Grey — referencia R9H13405P de Schneider Electric.
Earth Screwless terminal block 5 holes (1x25+4x4) + Jumper — referencia LGYT1E05 de Schneider Electric.
Bornero auxiliar para sobretensiones — referencia LVSXK6 de Schneider Electric.

Piezas de repuesto

Puerta PrismaSeT XS, 24 Modulos 6 Filas, Transparente — referencia LVSXDT624 de Schneider Electric.
Panel o accesorio de distribución PrismaSeT — referencia LVSXDP624 de Schneider Electric.
