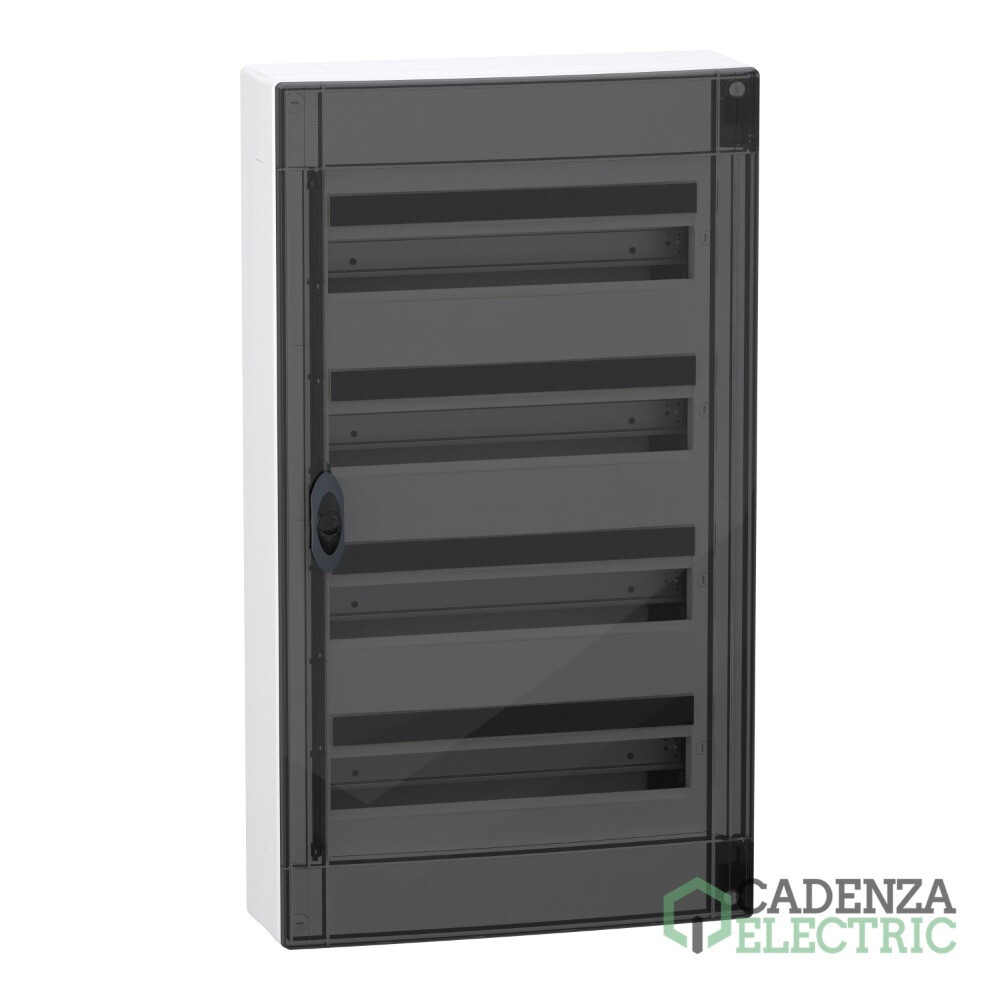

Envolvente modular, PrismaSeT XS, 18 Módulos 4 Filas, Superficie, Puerta Ahumada ref. LVSXM418 Schneider Electric

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: SCHLVSXM418
Código de producto:
Código de proveedor:
Más en PrismaSeT XS (Empotrar y Superficie)
Marca: Schneider Electric
Gama: PrismaSeT
Tipo de producto o componente: Armario
Montaje y fijación: Superficie
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Envolvente modular, PrismaSeT XS, 18 Módulos 4 Filas, Superficie, Puerta Ahumada – referencia LVSXM418 de Schneider Electric.

Principal

Gama	PrismaSeT
Nombre del producto	ZENcelo ELV +
Tipo de producto o componente	Armario
Tipo de envolvente	Armario de distribución
montaje de armario	Superficie

Complementario

anchura	Total: 426 mm
altura	Total: 750 mm
profundidad	Total : 151 mm
profundidad interna	135 mm
número de módulos de 18 mm por fila	18
número de filas horizontales	4
número total de módulos de 18 mm	72
pasos de 9 mm	144
clase de aislamiento eléctrico	Clase II
Equipo suministrado	4 etiqueta de identificación, 4 protector de etiquetas, 1 bloques de terminales, 1 blanking plate strip , 1 Puerta, 4 DIN rail, 1 back plate
tipo de carátula	Modular
tipo de puerta	Transparente
tipo de carril	DIN simétrico
descripción de la placa de montaje	Sin placa de montaje
disipación de potencia en W	64 W
[In] Corriente nominal	125 A
[Ui] Tensión nominal de aislamiento	400 V
Entrada de cable	Cable o tubo, Placa con recorte, Caminho, Placas removíveis
número de bloques de terminales	1 tierra con capacidad de sujeción: 38,0 salientes
salidas del bloque de distribución	6 x 25 mm² + 32 x 4 mm² para tierra
Conexiones - terminales	Conexión de tornillo (tierra) , 6,0 6…25 mm², Push-in (tierra) , 32,0 1,5…4 mm² (flexible) , Push-in (tierra) , 32,0 6 mm² (rígido o trenzado)
Descripción de las opciones de bloqueo	Opción de cerradura
material del envolvente	Parte atrás tecnoplástico, Envolvente tecnoplástico, Delantero (mando rotativo) tecnoplástico, Puerta tecnoplástico
Peso del producto	5,700 kg
Color	Envolvente blanco (RAL 9003), Delantero (mando rotativo) blanco (RAL 9003), Puerta humo
segmento de mercado	Residencial, Edificios pequeños
País objetivo	Bélgica

Entorno

resistencia al fuego	Bar 650 °C acorde a IEC 60695-2-11, Envolvente 650 °C acorde a IEC 60695-2-11, Delantero (mando rotativo) 650 °C acorde a IEC 60695-2-11, Puerta 750 °C acorde a IEC 60695-2-11
Grado de protección IP	IP40 con puerta y junta IP54
Grado de protección IK	IK09 con puerta y junta IP54
Categoría de sobretensión	II
Temperatura ambiente de operación	-25…60 °C
Normas	IEC 60670-1, IEC 60670-24, IEC 61439-1, IEC 61439-3
etiquetas de calidad	IMQ

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	16,5 cm
Paquete 1 Ancho	45,0 cm
Paquete 1 Longitud	76,5 cm
Paquete 1 Peso	6,942 kg
Tipo de unidad de paquete 2	P12
Número de unidades en el paquete 2	12
Paquete 2 Altura	106,0 cm
Paquete 2 Ancho	80,0 cm
Paquete 2 Longitud	120,0 cm
Paquete 2 Peso	93,0 kg

Productos compatibles con Envolvente modular, PrismaSeT XS, 18 Módulos 4 Filas, Superficie, Puerta Ahumada

Este Envolvente modular, PrismaSeT XS, 18 Módulos 4 Filas, Superficie, Puerta Ahumada, referencia LVSXM418 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Accesorios compatibles

Cerradura con llave para armarios PrismaSeT — referencia LVSXS2 de Schneider Electric.
Patas de fijación PrismaSeT XS — referencia LVSXX7 de Schneider Electric.

Productos compatibles para distribución

2 insulated TB P/N 7 holes — referencia R9H13411 de Schneider Electric.
Barra soporte bornes ,PrismaSeT XS, 13-18 Módulos — referencia LVSXK1 de Schneider Electric.
Earth Screwless terminal block 14 holes (3x25+11x4) + Jumper — referencia LGYT1E14 de Schneider Electric.
Earth Screwless terminal block 24 holes (3x25+21x4) + Jumper — referencia LGYT1E24 de Schneider Electric.
Resi9 - 2 Insulated Terminal Bar 7 holes (1x35+6x16) Black and Grey — referencia R9H13411P de Schneider Electric.
Resi9 - 2 Insulated Terminal Bar 4 holes (4x16) Black and Grey — referencia R9H13405P de Schneider Electric.
Earth Screwless terminal block 5 holes (1x25+4x4) + Jumper — referencia LGYT1E05 de Schneider Electric.

Piezas de repuesto

Puerta PrismaSeT XS, 18 Modulos 4 Filas, Ahumada — referencia LVSXDS418 de Schneider Electric.
Puerta PrismaSeT XS, 18 Modulos 4 Filas, Blanca — referencia LVSXDP418 de Schneider Electric.
