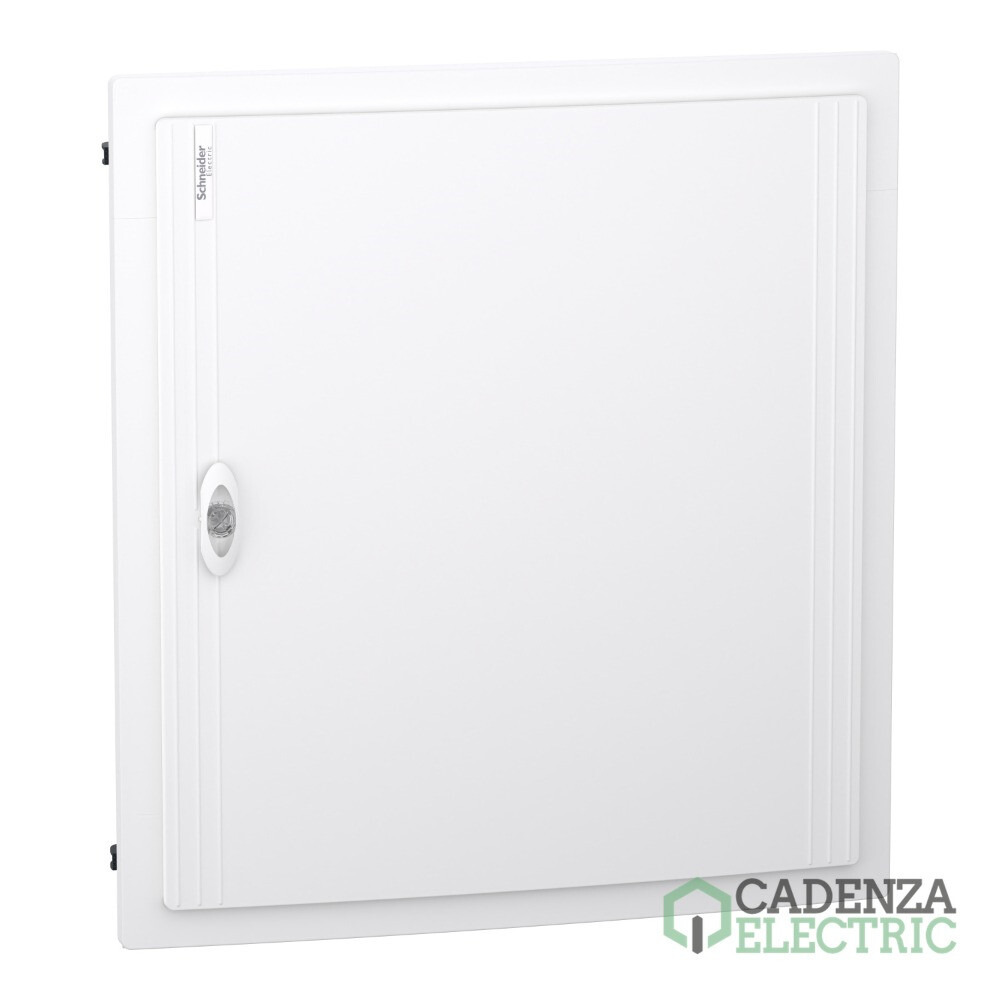

Envolvente modular, PrismaSeT XS, 3 Filas 24 Módulos, Empotrar, Pladur, Puerta Blanca ref. LVSXG324 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHLVSXG324
Código de producto:
Código de proveedor:
Más en PrismaSeT XS (Empotrar y Superficie)
Marca: Schneider Electric
Gama: PrismaSeT
Tipo de producto o componente: Armario
Montaje y fijación: Empotrado
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Envolvente modular, PrismaSeT XS, 3 Filas 24 Módulos, Empotrar, Pladur, Puerta Blanca – referencia LVSXG324 de Schneider Electric.

Principal

Gama	PrismaSeT
nombre del producto	ZENcelo ELV +
tipo de producto o componente	Armario
Tipo de envolvente	Armario de distribución
Montaje de armario	Empotrado

Complementario

Anchura Total	610 mm
Incuerporar	570 mm
Altura Total	660 mm
Incuerporar	630 mm
Profundidad Total	151 mm
Incuerporar	96 mm
Profundidad interna	80 mm
numero de modulos de 18 mm por fila	24
número de filas horizontales	3
número total de módulos de 18 mm	72
pasos de 9 mm	144
clase de aislamiento electrico	Clase II
Equipo suministrado	3 etiqueta de identificación

3 protector de etiquetas

1 bloques de terminales

1 blanking plate strip

1 Puerta

3 DIN rail

4 cable fixing hardware

1 back plate

tipo de carátula	Modular
Tipo de puerta	Ciego
Tipo de carril	DIN simétrico
descripción de la placa de montaje	Sin placa de montaje
piezas extraíbles	Carril DIN
disipación de potencia en W	90 W
[in] corriente nominal	125 A
[Ui] Tensión nominal de aislamiento	400 V
Entrada de cable	Cable o tubo

Placa con recorte

Placas removíveis

Número de bloques de terminales 1 tierra con capacidad de sujeción	24 salientes
salidas del bloque de distribución	3 x 25 mm² + 21 x 4 mm² para tierra
Conexiones - terminales Conexión de tornillo	tierra) , 3 6…25 mm²
Push-in	tierra) , 21 1,5…4 mm² (flexible)
Push-in	tierra) , 21 6 mm² (rígido o trenzado)
Descripción de las opciones de bloqueo	Opción de cerradura
Material del envolvente	Parte atrás technoplastic and metal

Envolvente tecnoplástico

Delantero (mando rotativo) tecnoplástico

Puerta metal

Peso del producto	15,090 kg
Color Envolvente Blanco	RAL 9003)
Delantero (mando rotativo) Blanco	RAL 9003)
Puerta Blanco	RAL 9003)
segmento de mercado	Residencial

Edificios pequeños

Entorno

Resistencia al fuego	Bar 850 °C acorde a IEC 60695-2-11

Envolvente 750 °C acorde a IEC 60695-2-11

Delantero (mando rotativo) 750 °C

grado de proteccion ip	IP40 con puerta y junta IP54
Grado de protección IK	IK09 con puerta y junta IP54
Categoría de sobretensión	II

Temperatura ambiente del aire para el funcionamiento -25…60 °C

normas	IEC 60670-1

IEC 60670-24

etiquetas de calidad	IMQ

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en empaque	1
Paquete 1 Altura	22,500 cm
Paquete 1 Ancho	64,000 cm
Paquete 1 Longitud	69,000 cm
Peso del empaque	15,940 kg
Tipo de unidad de paquete 2	P12
Número de unidades en el paquete 2	4
Paquete 2 Altura	101,000 cm
Paquete 2 Ancho	80,000 cm
Paquete 2 Longitud	120,000 cm
Paquete 2 Peso	91,700 kg

Sostenibilidad de la oferta

Potencial de reciclado, en %	59
Ciclo de vida total Huella de carbono	107 kg CO2 eq.
Huella de carbono de manufactura	77.73726245419206

Huella de carbono de la fase de fabricación [A1 a A3] 78 kg CO2 eq.

Huella de carbono de distribución	3.098923950951089

Huella de carbono de la fase de distribución [A4] 3 kg CO2 eq.

Huella de carbono de instalación	0.19645491515521302

Huella de carbono de la fase de instalación [A5] 0.2 kg CO2 eq.

Uso de huella de carbono	0
Conforme con REACh sin SVHC	Si

Huella de carbono de la fase de uso [B2, B3, B4, B6] 0 kg CO2 eq.

Sin metales pesados tóxicos	Si
Sin mercurio	Si
Sustainable packaging	NA
Huella de carbono al final del ciclo de vida útil	26.32970178860469

Huella de carbono de la fase de fin de vida [C1 a C4] 26 kg CO2 eq.

Comunicación ambiental	Perfil Ambiental Del Producto
Ciclo de vida total Huella de carbono	107

Porcentaje medio de contenido de plástico reciclado 43 %

Paquete con cartón de reciclaje	Sí
Embalaje sin plástico	No
Reglamento REACh	La referencia no contiene SVHC
Directiva RoHS de la UE	Conforme

Estado libre de halógenos Producto con contenido plástico sin halógenos

Sin PVC Sí

Perfil de circularidad	No se necesitan operaciones de reciclaje específicas
Devolución	Sí

Información Logística

País de Origen	IT

Garantía contractual

Garantía (en meses) 18

Product Life Status	Comercializado

Productos compatibles con Envolvente modular, PrismaSeT XS, 3 Filas 24 Módulos , Empotrar, Pladur, Puerta Blanca

Este Envolvente modular, PrismaSeT XS, 3 Filas 24 Módulos , Empotrar, Pladur, Puerta Blanca, referencia LVSXG324 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Productos compatibles

Cerradura con llave para armarios PrismaSeT — referencia LVSXS2 de Schneider Electric.
Rejilla Universal PrismaSeT XS, 18-24 Modulos, 1 Fila — referencia LVSXY1124 de Schneider Electric.
Soporte de bornero 24 modulos PrismaSeT — referencia LVSXK2 de Schneider Electric.
Earth Screwless terminal block 24 holes (3x25+21x4) + Jumper — referencia LGYT1E24 de Schneider Electric.
Resi9 - 2 Insulated Terminal Bar 7 holes (1x35+6x16) Black and Grey — referencia R9H13411P de Schneider Electric.
PrismaSeT XS kit de montaje empotrado en pladur — referencia LVSXX5 de Schneider Electric.
Puerta PrismaSeT XS, 3 Filas 24 Módulos, Transparente — referencia LVSXDT324 de Schneider Electric.
Puerta PrismaSeT XS, 3 Filas 24 Módulos, Blanca — referencia LVSXDP324 de Schneider Electric.
