Contacto Auxiliar Frontal 1Na+1Nc ref. GVAE11 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: ee00498
Código de producto:
Código de proveedor:
Más en 2P
Más en Auxiliares y accesorios para disyuntores GV2 y GV3
Marca: Schneider Electric
Gama: TeSys
Gama: TeSys Deca
Tipo de producto o componente: Bloque de contactos auxiliares
Tipo de contactos: 1 NA + 1 NC
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Contacto Auxiliar Frontal 1Na+1Nc – referencia GVAE11 de Schneider Electric.

Principal

Gama	TeSys, TeSys Deca
Nombre abreviado del equipo	GVAE
Tipo de producto o componente	Bloque de contactos auxiliares
Compatibilidad del producto	GV2P, GV2RT, GV2ME, GV3L, GV2LE, GV3P, GV2L
Ubicación de montaje	Panel fronatl
composición de los polos de contacto	1 NA + 1 NC
Cantidad por juego	Juego de 10

Complementario

[Ui] Tensión nominal de aislamiento	300 V acorde a UL 508, 300 V acorde a CSA C22.2 No 14, 250 V
[Ue] Tensión nominal de empleo	24...240 V AC, 24...60 V corriente continua
[Ith] Corriente térmica convencional	2,5 A
Durabilidad mecánica	100000 ciclos
corriente mínima de conmutación	5 mA
tensión mínima de conmutación	17 V
Tipo de protección	Fusible gG 10 A, Disyuntor GB2CB06 10 A
potencia nominal de funcionamiento en VA	120 VA en 110…120 V AC-15 - durabilidad eléctrica: 100000 ciclos, 120 VA en 230…240 V AC-15 - durabilidad eléctrica: 100000 ciclos, 48 VA en 24 V AC-15 - durabilidad eléctrica: 100000 ciclos, 60 VA en 48 V AC-15 - durabilidad eléctrica: 100000 ciclos
potencia nominal de funcionamiento en W	15 W en 48 V DC-13 - durabilidad eléctrica: 100000 ciclos, 24 W en 24 V DC-13 - durabilidad eléctrica: 100000 ciclos, 9 W en 60 V DC-13 - durabilidad eléctrica: 100000 ciclos
par de apriete	1,4 N.m - en Bornas tornillo
Altura	11 mm
Ancho	45 mm
Profundidad	29 mm
Peso del producto	0,02 kg

Entorno

Características ambientales	Ambiente normal
Certificaciones de producto	UKCA

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	1,200 cm
Paquete 1 Ancho	6,000 cm
Paquete 1 Longitud	7,000 cm
Paquete 1 Peso	17,000 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	10
Paquete 2 Altura	6,200 cm
Paquete 2 Ancho	12,000 cm
Paquete 2 Longitud	7,400 cm
Paquete 2 Peso	174,000 g
Tipo de unidad de paquete 3	S02
Número de unidades en el paquete 3	220
Paquete 3 Altura	15,000 cm
Paquete 3 Ancho	30,000 cm
Paquete 3 Longitud	40,000 cm
Paquete 3 Peso	4,123 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Contacto Auxiliar Frontal 1Na+1Nc

Este Contacto Auxiliar Frontal 1Na+1Nc, referencia GVAE11 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

MAINFUNCTIONS

Disyuntor de motor magnetotérmico GV2ME - 2,5/4A — referencia GV2ME08 de Schneider Electric.
Disyuntor de motor magnetotérmico GV2ME - 4/6,3A — referencia GV2ME10 de Schneider Electric.
Disyuntor de motor magnetotérmico GV2ME - 6/10A — referencia GV2ME14 de Schneider Electric.
Disyuntor de motor magnetotérmico GV2ME - 1,6/2,5A — referencia GV2ME07 de Schneider Electric.
Disyuntor de motor magnetotérmico GV2ME 1/1,6A — referencia GV2ME06 de Schneider Electric.
Disyuntor de motor magnetotérmico GV2ME - 9/14A — referencia GV2ME16 de Schneider Electric.
Disyuntor de motor magnetotérmico GV2ME - 13/18A — referencia GV2ME20 de Schneider Electric.
Disyuntor de motor magnetotérmico GV2ME 0,63/1A — referencia GV2ME05 de Schneider Electric.
Disjuntor-motor magnetotérmico GV2ME -T 20/25A — referencia GV2ME22 de Schneider Electric.
Disjuntor-motor magnetotérmico GV2ME - 17/23A — referencia GV2ME21 de Schneider Electric.
Disjuntor-motor magnetotérmico GV2ME - 24/32A — referencia GV2ME32 de Schneider Electric.
Disjuntor-motor magnetotérmico GV3 - 30/40A — referencia GV3P40 de Schneider Electric.
Disjuntores-motor magnetotérmicos GV2ME 0,40/0,63A — referencia GV2ME04 de Schneider Electric.
TeSys GV2 - Disyuntor magnetotérmico - 2,5…4 A - conexión por tornillo ref. GV2P08 Schneider Electric — referencia GV2P08 de Schneider Electric.
TeSys GV2 - Disyuntor magnetotérmico - 4…6,3 A - conexión por tornillo ref. GV2P10 Schneider Electric — referencia GV2P10 de Schneider Electric.
Disjuntor-motor magnetotérmico GV3 - 37/50A — referencia GV3P50 de Schneider Electric.
TeSys GV2 - Disyuntor magnetotérmico - 6…10 A - conexión por tornillo ref. GV2P14 Schneider Electric — referencia GV2P14 de Schneider Electric.
Disjuntor-motor magnetotérmico GV3 - 48/65A — referencia GV3P65 de Schneider Electric.
TeSys GV2 - Disyuntor magnetotérmico - 1,6…2,5 A - conexión por tornillo ref. GV2P07 Schneider Electric — referencia GV2P07 de Schneider Electric.
TeSys GV2 - Disyuntor magnetotérmico - 9…14 A - conexión por tornillo ref. GV2P16 Schneider Electric — referencia GV2P16 de Schneider Electric.

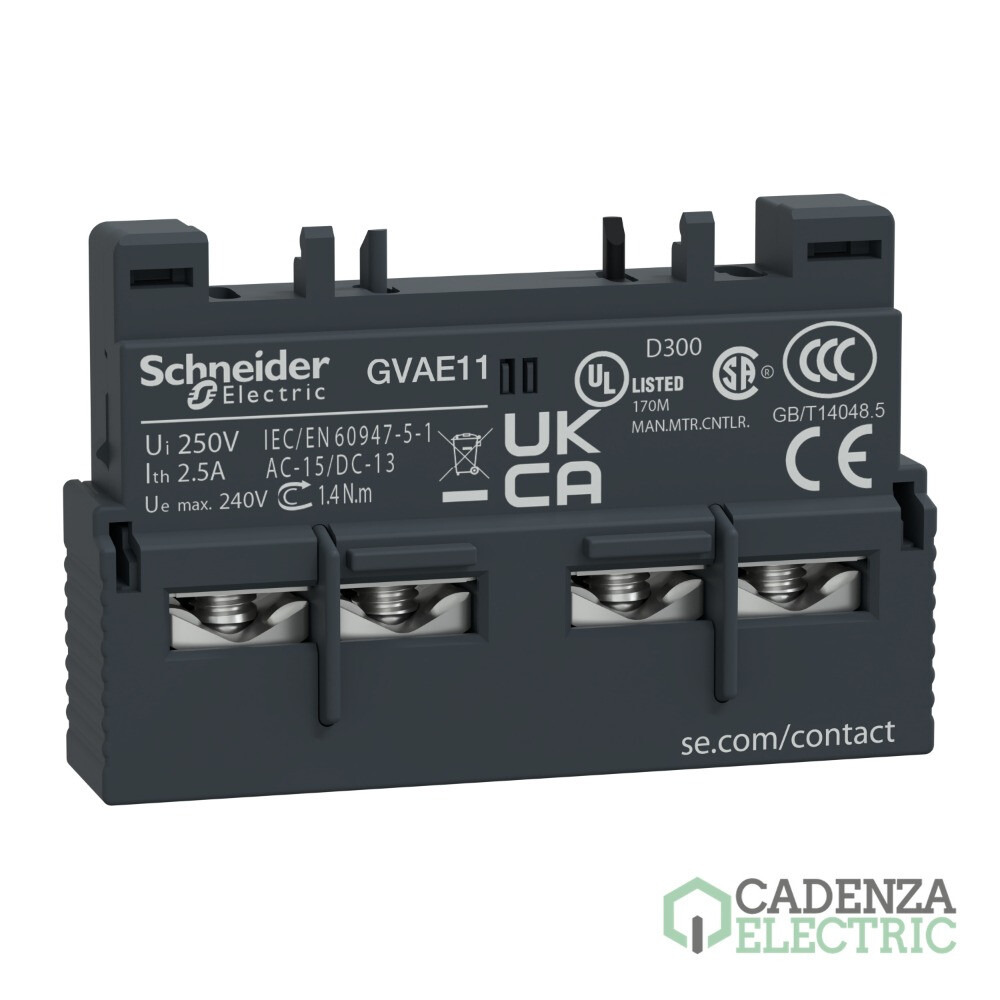

Vista 360º de Contacto Auxiliar Frontal 1Na+1Nc ref. GVAE11 Schneider Electric

Arrastra la imagen para observar el producto desde todos los ángulos.

Disponibilidad y ofertas en Cadenza Electric

En Cadenza Electric tenemos más de 2.000 referencias de Schneider Electric en almacén logístico disponibles para envío inmediato, y más de 10.000 referencias de Schneider Electric en almacén central que podemos servir entre 1 y 4 días. Puedes comprar todas estas referencias de Schneider Electric al mejor precio de internet en Cadenza Electric.

Encuentra la disponibilidad de este producto, Contacto Auxiliar Frontal 1Na+1Nc ref. GVAE11 Schneider Electric, en Cadenza Electric justo encima del botón naranja Comprar.

Para solicitar una oferta de gran volumen, o consultar si existe la posibilidad de acortar el plazo de entrega, rogamos contacto preferente vía email a info@cadenzaelectric.com o a través del siguiente enlace: contacto.

Gama	TeSys
Gama	TeSys Deca
Tipo de producto o componente	Bloque de contactos auxiliares
Tipo de contactos	1 NA + 1 NC
