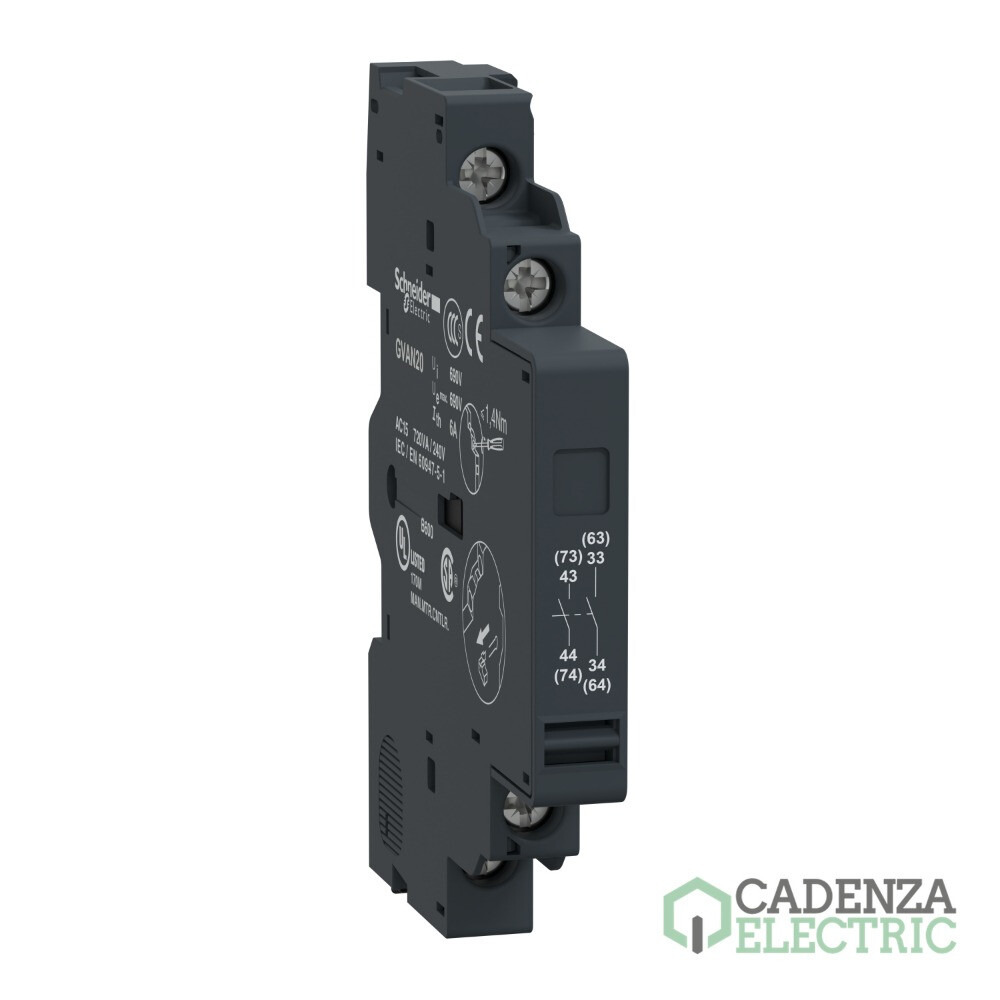

Bloque de contactos complementario, marco de Tesys deca 2/3, 2 NA, lateral, para GV2/GV3 (excepto GV3ME) ref. GVAN20 Schneider E

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: nw20170075
Código de producto:
Código de proveedor:
Más en sin numero de polos
Más en Auxiliares y accesorios para disyuntores GV2 y GV3
Marca: Schneider Electric
Gama: TeSys
Gama: TeSys Deca
Tipo de producto o componente: Bloque de contactos auxiliares
Tipo de contactos: 2 NA
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Bloque de contactos complementario, marco de Tesys deca 2/3, 2 NA, lateral, para GV2/GV3 (excepto GV3ME) – referencia GVAN20 de Schneider Electric.

Principal

Gama	TeSys, TeSys Deca
Nombre abreviado del equipo	GVAN
Tipo de producto o componente	Bloque de contactos auxiliares
Compatibilidad del producto	GV2ME, GV3P, GV2RT, GV2LE, GV2L, GV3L, GV2P
Ubicación de montaje	Lateral izquierdo
composición de los polos de contacto	2 NA

Complementario

[Ui] Tensión nominal de aislamiento	600 V acorde a UL 508, 690 V, 600 V acorde a CSA C22.2 No 14
[Ue] Tensión nominal de empleo	48...690 V AC, 24...240 V corriente continua
[Ith] Corriente térmica convencional	6 A
Durabilidad mecánica	100000 ciclos
corriente mínima de conmutación	5 mA
tensión mínima de conmutación	17 V
Tipo de protección	Disyuntor GB2CB..., Fusible gG 10 A
potencia nominal de funcionamiento en VA	300 VA en 48 V AC-15 - durabilidad eléctrica: 100000 ciclos, 414 VA en 690 V AC-15 - durabilidad eléctrica: 100000 ciclos, 500 VA en 110…127 V AC-15 - durabilidad eléctrica: 100000 ciclos, 500 VA en 500 V AC-15 - durabilidad eléctrica: 100000 ciclos, 650 VA en 440 V AC-15 - durabilidad eléctrica: 100000 ciclos, 720 VA en 230…240 V AC-15 - durabilidad eléctrica: 100000 ciclos, 850 VA en 380…415 V AC-15 - durabilidad eléctrica: 100000 ciclos
potencia nominal de funcionamiento en W	120 W en 240 V DC-13 - durabilidad eléctrica: 100000 ciclos, 140 W en 110 V DC-13 - durabilidad eléctrica: 100000 ciclos, 140 W en 24 V DC-13 - durabilidad eléctrica: 100000 ciclos, 180 W en 60 V DC-13 - durabilidad eléctrica: 100000 ciclos, 240 W en 48 V DC-13 - durabilidad eléctrica: 100000 ciclos
par de apriete	1,4 N.m - en Bornas tornillo
Altura	89 mm
Ancho	9,3 mm
Profundidad	66 mm
Peso del producto	0,05 kg
Color	Gris oscuro

Entorno

Características ambientales	Ambiente normal
Certificaciones de producto	UKCA

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	9,400 cm
Paquete 1 Ancho	9,800 cm
Paquete 1 Longitud	15,000 cm
Paquete 1 Peso	41,000 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	10
Paquete 2 Altura	9,500 cm
Paquete 2 Ancho	9,800 cm
Paquete 2 Longitud	15,000 cm
Paquete 2 Peso	461,000 g
Tipo de unidad de paquete 3	S02
Número de unidades en el paquete 3	60
Paquete 3 Altura	15,000 cm
Paquete 3 Ancho	30,000 cm
Paquete 3 Longitud	40,000 cm
Paquete 3 Peso	3,050 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Bloque de contactos complementario, marco de Tesys deca 2/3, 2 NA, lateral, para GV2/GV3 (excepto GV3ME)

Este Bloque de contactos complementario, marco de Tesys deca 2/3, 2 NA, lateral, para GV2/GV3 (excepto GV3ME), referencia GVAN20 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Funciones principales

Disyuntor de motor magnetotérmico GV2ME - 2,5/4A — referencia GV2ME08 de Schneider Electric.
Disyuntor de motor magnetotérmico GV2ME - 4/6,3A — referencia GV2ME10 de Schneider Electric.
Disyuntor de motor magnetotérmico GV2ME - 6/10A — referencia GV2ME14 de Schneider Electric.
Disyuntor de motor magnetotérmico GV2ME - 1,6/2,5A — referencia GV2ME07 de Schneider Electric.
Disyuntor de motor magnetotérmico GV2ME 1/1,6A — referencia GV2ME06 de Schneider Electric.
Disyuntor de motor magnetotérmico GV2ME - 9/14A — referencia GV2ME16 de Schneider Electric.
Disyuntor de motor magnetotérmico GV2ME - 13/18A — referencia GV2ME20 de Schneider Electric.
Disyuntor de motor magnetotérmico GV2ME 0,63/1A — referencia GV2ME05 de Schneider Electric.
Disjuntor-motor magnetotérmico GV2ME -T 20/25A — referencia GV2ME22 de Schneider Electric.
Disjuntor-motor magnetotérmico GV2ME - 17/23A — referencia GV2ME21 de Schneider Electric.
Disjuntor-motor magnetotérmico GV2ME - 24/32A — referencia GV2ME32 de Schneider Electric.
Disjuntor-motor magnetotérmico GV3 - 30/40A — referencia GV3P40 de Schneider Electric.
Disjuntores-motor magnetotérmicos GV2ME 0,40/0,63A — referencia GV2ME04 de Schneider Electric.
TeSys GV2 - Disyuntor magnetotérmico - 2,5…4 A - conexión por tornillo ref. GV2P08 Schneider Electric — referencia GV2P08 de Schneider Electric.
TeSys GV2 - Disyuntor magnetotérmico - 4…6,3 A - conexión por tornillo ref. GV2P10 Schneider Electric — referencia GV2P10 de Schneider Electric.
Disjuntor-motor magnetotérmico GV3 - 37/50A — referencia GV3P50 de Schneider Electric.
TeSys GV2 - Disyuntor magnetotérmico - 6…10 A - conexión por tornillo ref. GV2P14 Schneider Electric — referencia GV2P14 de Schneider Electric.
Disjuntor-motor magnetotérmico GV3 - 48/65A — referencia GV3P65 de Schneider Electric.
TeSys GV2 - Disyuntor magnetotérmico - 1,6…2,5 A - conexión por tornillo ref. GV2P07 Schneider Electric — referencia GV2P07 de Schneider Electric.
TeSys GV2 - Disyuntor magnetotérmico - 9…14 A - conexión por tornillo ref. GV2P16 Schneider Electric — referencia GV2P16 de Schneider Electric.
