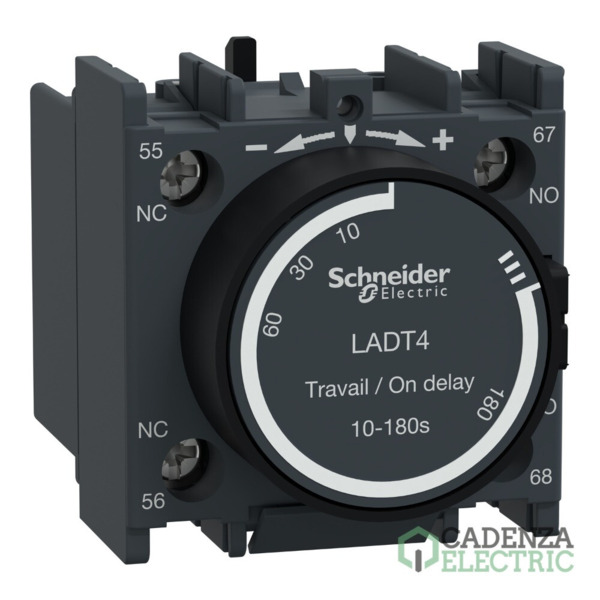

Bloque de contactos temporizados auxiliar, Tesys deca, 1NA+1NC, retardo 10-180s, frontal, conexión por tornillo ref. LADT4 Schne

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: ee00524
Código de producto:
Código de proveedor:
Más en sin numero de polos
Más en Accesorios y auxiliares para contactores TeSys D
Marca: Schneider Electric
Gama: TeSys
Gama: TeSys Deca
Tipo de producto o componente: Bloque de contactos auxiliares temporizados
Corriente nominal: 6 A
Corriente nominal: 1,04 A
Corriente nominal: 0,55 A
Corriente nominal: 0,1 A
Corriente termica convencional: 10 A
Tipo de contactos: 1 NA + 1 NC
Compatibilidad de gama: TeSys F CAD
Compatibilidad de gama: TeSys F LC1D
Compatibilidad de gama: TeSys G LC1F
Compatibilidad de gama: TeSys G CR1F
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Bloque de contactos temporizados auxiliar, Tesys deca, 1NA+1NC, retardo 10-180s, frontal, conexión por tornillo – referencia LADT4 de Schneider Electric.

Principal

Gama	TeSys, TeSys Deca
Nombre del producto	TeSys DF
Tipo de producto o componente	Bloque de contactos auxiliares temporizados
Compatibilidad de gama	TeSys F CAD, TeSys F LC1D, TeSys G LC1F, TeSys G CR1F
Ubicación de montaje	Frontal
composición de los polos de contacto	1 NA + 1 NC
Contacts operation	Time delay
tipo de temporizador	Temporización de encendido
Rango de temporización	10...180 s
[Ue] Tensión nominal de empleo	690 V AC 25...400 Hz
[Ie] Corriente nominal de empleo	6 A at 120 V AC-15, 1,04 A at 690 V AC-15, 0,55 A at 125 V DC-13, 0,1 A at 600 V DC-13
[Ui] Tensión nominal de aislamiento	690 V acorde a IEC 60947-5-1, 600 V acorde a UL 60947-5-1, 600 V acorde a CSA C22.2 No 60947-5-1
[Ith] Corriente térmica convencional	10 A (at 60 °C)
Normas	EN/IEC 60947-5-1, GB/T 14048.5
Certificaciones de producto	Esquema IECEE CB, UL, CSA, CCC, UKCA

Complementario

Irms poder de conexión nominal	140 A at 10 MOhm
Tipo de conexión	Bornas tornillo 1 cable(s) 1…2,5 mm²flexible con extremo de cable, Bornas tornillo 1 cable(s) 1…2,5 mm²flexible sin extremidad de cable, Bornas tornillo 2 cable(s) 1…2,5 mm²flexible con extremo de cable, Bornas tornillo 2 cable(s) 1…2,5 mm²flexible sin extremidad de cable, Bornas tornillo 1 cable(s) 1…2,5 mm²rígido, Bornas tornillo 2 cable(s) 1…2,5 mm²rígido, Bornas tornillo
par de apriete	1,7 N.m - con destornillador plano Ø 6, 1,7 N.m - con destornillador Philips nº 2, 1,7 N.m - con destornillador pozidriv No 2
Altura	48 mm
Ancho	44 mm
Profundidad	61 mm
Color	Gris oscuro

Entorno

Características ambientales	Ambiente normal
Grado de protección IP	IP20 conforming to IEC 60529
Tratamiento de protección	TH acorde a IEC 60068
Temperatura ambiente de almacenamiento	-60…80 °C
Temperatura ambiente de operación	-40…70 °C
altitud máxima de funcionamiento	3000 m

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	5,2 cm
Paquete 1 Ancho	6,5 cm
Paquete 1 Longitud	5,0 cm
Paquete 1 Peso	74,0 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	10
Paquete 2 Altura	5,2 cm
Paquete 2 Ancho	14,0 cm
Paquete 2 Longitud	24,0 cm
Paquete 2 Peso	750,0 g
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	140
Paquete 3 Altura	30,0 cm
Paquete 3 Ancho	30,0 cm
Paquete 3 Longitud	40,0 cm
Paquete 3 Peso	10,988 kg

Información Logística

País de Origen	ES

Productos compatibles con Bloque de contactos temporizados auxiliar, Tesys deca, 1NA+1NC, retardo 10-180s, frontal, conexión por tornillo

Este Bloque de contactos temporizados auxiliar, Tesys deca, 1NA+1NC, retardo 10-180s, frontal, conexión por tornillo, referencia LADT4 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Funciones principales

Contactor TeSys D - 3P(3 NA) - AC-3 - <= 440 V 9 A - 220 V CA bobina — referencia LC1D09M7 de Schneider Electric.
Contactor TeSys D - 3P(3 NA) - AC-3 - <= 440 V 9 A - 24 V CC bobina — referencia LC1D09BD de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 18 A - 220 V CA bobina — referencia LC1D18M7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 25 A - 220 V CA bobina — referencia LC1D25M7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 9 A - 230 V CA bobina — referencia LC1D09P7 de Schneider Electric.
Contactor TeSys D - 3P(3 NA) - AC-3 - <= 440 V 9 A - 24 V CA bobina — referencia LC1D09B7 de Schneider Electric.
Contactor TeSys D - 3P(3 NA) - AC-3 - <= 440 V 9 A - 110 V CA bobina — referencia LC1D09F7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 12 A - 220 V CA bobina — referencia LC1D12M7 de Schneider Electric.
Contactor TeSys D 3P AC-3 440V 32A Bobina 220 VAC — referencia LC1D32M7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 12 A - 24 V CA bobina — referencia LC1D12B7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 18 A - 230 V CA bobina — referencia LC1D18P7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 18 A - 24 V CA bobina — referencia LC1D18B7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 25 A - 230 V CA bobina — referencia LC1D25P7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 18 A - 24 V CC bobina — referencia LC1D18BD de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 12 A - 230 V CA bobina — referencia LC1D12P7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 25 A - 24 V CC bobina — referencia LC1D25BD de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 12 A - 24 V CC bobina — referencia LC1D12BD de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 32 A - 24 V CA bobina — referencia LC1D32B7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 25 A - 24 V CA bobina — referencia LC1D25B7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 40 A - 220 V CA 50/60 Hz bobina — referencia LC1D40AM7 de Schneider Electric.
