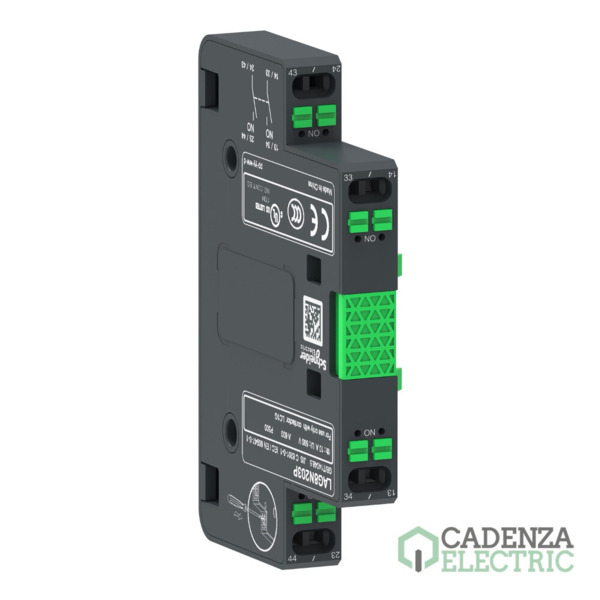

Contacto auxiliar 2NO Terminales de resorte R1 / L1 TeSys G ref. LAG8N203P Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHLAG8N203P
Código de producto:
Código de proveedor:
Más en Accesorios y auxiliares para contactores TeSys D
Marca: Schneider Electric
Calibre cable: 0,75-2,5 mm²
Gama: TeSys GC
Gama: TeSys
Tipo de producto o componente: Bloque de contactos auxiliares
Tipo de contactos: 2 NA
Compatibilidad de gama: TeSys Giga LC1G
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Contacto auxiliar 2NO Terminales de resorte R1 / L1 TeSys G – referencia LAG8N203P de Schneider Electric.

Principal

Compatibilidad de gama	TeSys Giga LC1G
Gama de producto	TeSys GC
Gama	TeSys
Nombre abreviado del equipo	LAG8N
Tipo de producto o componente	Bloque de contactos auxiliares
funcionamiento contactos auxiliares	Instantáneo
composición de los polos de contacto	2 NA
Tipo de conexión	Bornas tornillo0,75…2,5 mm²filamentos sólidos sin extremidad de cable, Bornas tornillo0,75…2,5 mm²flexible con extremo de cable

Complementario

Ubicación de montaje	Lado
[Ui] Tensión nominal de aislamiento	500 V acorde a IEC 60947-5-1, 500 V - certificaciones CSA, 500 V - certificaciones UL
[Ue] Tensión nominal de empleo	500 V AC 25...400 Hz
[Ith] Corriente térmica convencional	10 A (at 60 °C)
Irms poder de conexión nominal	140 A AC conforming to IEC 60947-5-1, 250 A corriente continua conforming to IEC 60947-5-1
rango temporal admisible	100 A 60 °C 1 s, 120 A 60 °C 500 ms, 140 A 60 °C 100 ms
Tipo de protección	Fusible gG 10 A
Durabilidad mecánica	8 Mciclos
corriente mínima de conmutación	1 mA
tensión mínima de conmutación	17 V
tiempo de no superposición	1,5 ms en desexcitación sin solapamiento entre contactos NC y NA, 1,5 ms en excitación sin solapamiento entre contactos NC y NA
resistencia de aislamiento	> 10 MOhm
Altura	55,8 mm
Ancho	15,4 mm
Profundidad	84,8 mm
Peso del producto	0,05 kg

Entorno

Normas	EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 No 60947-5-1, GB 14048.5
Certificaciones de producto	Esquema CB, CCC, cULus, CE, UKCA, EU-RO-MR by DNV-GL
Grado de protección IP	IP20 conforming to IEC 60529
Tratamiento de protección	TH
Temperatura ambiente de operación	-25…60 °C
Temperatura ambiente de almacenamiento	-60…80 °C
altitud máxima de funcionamiento	3000 m

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	3,5 cm
Paquete 1 Ancho	6,8 cm
Paquete 1 Longitud	9,5 cm
Paquete 1 Peso	55,0 g
Tipo de unidad de paquete 2	S02
Número de unidades en el paquete 2	64
Paquete 2 Altura	15,0 cm
Paquete 2 Ancho	30,0 cm
Paquete 2 Longitud	40,0 cm
Paquete 2 Peso	3,944 kg

Productos compatibles con Contacto auxiliar 2NO Terminales de resorte R1 / L1 TeSys G

Este Contacto auxiliar 2NO Terminales de resorte R1 / L1 TeSys G, referencia LAG8N203P de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Funciones principales

Contactor TeSys LC1G 115A 440V 4P AC3 Avanzado 200-500V bobina CA-CC — referencia LC1G1154LSEA de Schneider Electric.
Contactor TeSys LC1G 150A 440V 3P AC3 Avanzado 24-48V bobina CA-CC — referencia LC1G150BEEA de Schneider Electric.
Contactor TeSys LC1G 185A 440V 3P AC3 Avanzado 48-130V bobina CA-CC — referencia LC1G185EHEA de Schneider Electric.
Contactor TeSys LC1G 115A 440V 4P AC3 Avanzado 48-130V bobina CA-CC — referencia LC1G1154EHEA de Schneider Electric.
