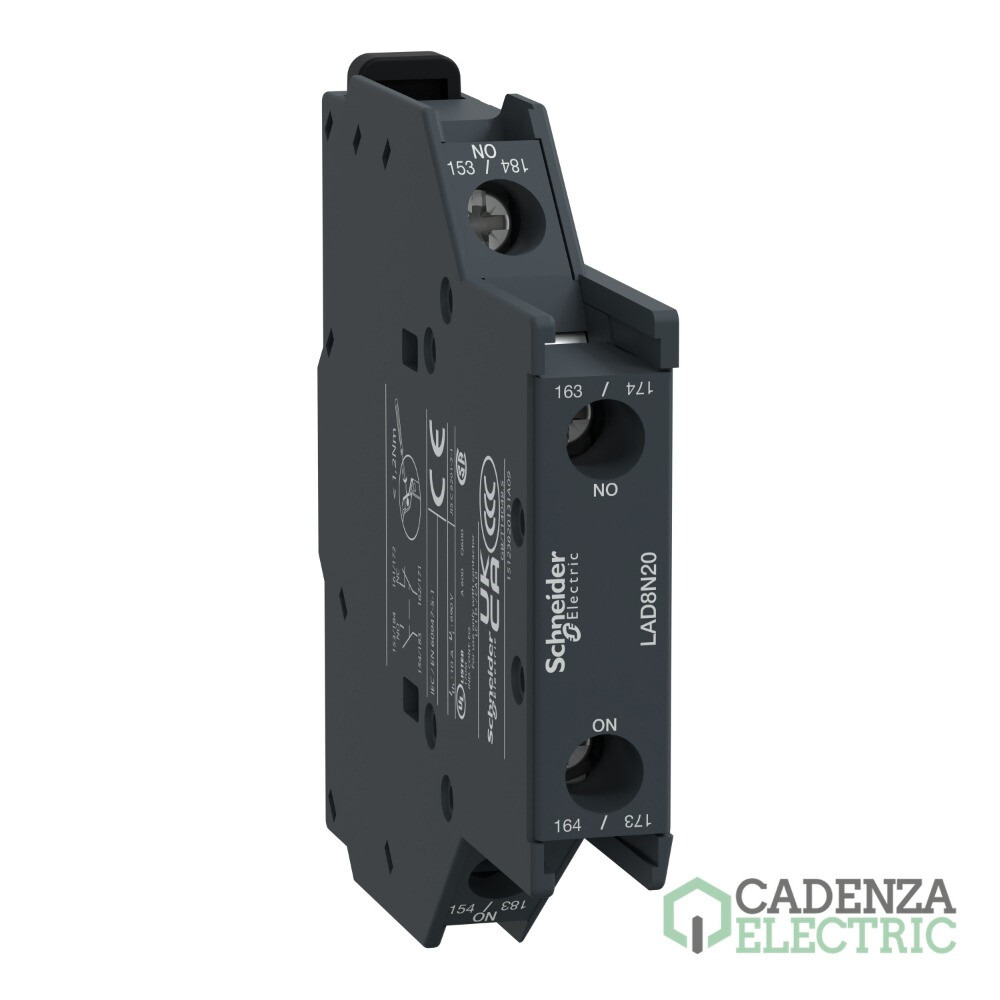

Bloque de Contacto Auxiliar TeSys D 2 NA Terminales de Abrazaderas de Tornillo ref. LAD8N20 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHLAD8N20
Código de producto:
Código de proveedor:
Más en Accesorios y auxiliares para contactores TeSys D
Marca: Schneider Electric
Gama: TeSys
Tipo de producto o componente: Bloque de contactos auxiliares
Corriente nominal: 6 A
Corriente nominal: 1,04 A
Corriente nominal: 0,55 A
Corriente nominal: 0,1 A
Corriente termica convencional: 10 A
Tipo de contactos: 2 NA
Compatibilidad de gama: TeSys F LC1D09-95 bobina CA
Compatibilidad de gama: TeSys F LC1D40A-80A bobina CA
Compatibilidad de gama: TeSys F LC1D115/150
Compatibilidad de gama: TeSys F CAD bobina CA
Compatibilidad de gama: TeSys G LC1F
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Bloque de Contacto Auxiliar TeSys D 2 NA Terminales de Abrazaderas de Tornillo – referencia LAD8N20 de Schneider Electric.

Principal

Gama	TeSys
Nombre del producto	TeSys DF
Tipo de producto o componente	Bloque de contactos auxiliares
Compatibilidad de gama	TeSys F LC1D09…95 AC coil, TeSys F LC1D40A…80A AC Coil, TeSys F LC1D115/150, TeSys F CAD AC coil, TeSys G LC1F
Ubicación de montaje	Lado
composición de los polos de contacto	2 NA
Contacts operation	Instantáneo
[Ue] Tensión nominal de empleo	690 V AC 25...400 Hz
[Ie] Corriente nominal de empleo	6 A at 120 V AC-15, 1,04 A at 690 V AC-15, 0,55 A at 125 V DC-13, 0,1 A at 600 V DC-13
[Ui] Tensión nominal de aislamiento	690 V acorde a IEC 60947-5-1, 600 V acorde a UL, 600 V acorde a CSA
[Ith] Corriente térmica convencional	10 A (at 60 °C)
Normas	EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 No 60947-5-1, EN 50012
Certificaciones de producto	CB, UL, CSA, CCC, UKCA

Complementario

Irms poder de conexión nominal	140 A AC conforming to IEC 60947-5-1, 250 A corriente continua conforming to IEC 60947-5-1
rango temporal admisible	100 A 1 s, 120 A 500 ms, 140 A 100 ms
Tipo de protección	Fusible gG 10 A
Durabilidad mecánica	30 Mciclos
corriente mínima de conmutación	5 mA
tensión mínima de conmutación	17 V
tiempo de no superposición	1,5 ms en desexcitación sin solapamiento entre contactos NC y NA, 1,5 ms en excitación sin solapamiento entre contactos NC y NA
resistencia de aislamiento	> 10 MOhm
Tipo de conexión	Bornas tornillo 1 cable(s) 1…4 mm²flexible con extremo de cable, Bornas tornillo 1 cable(s) 1…4 mm²flexible sin extremidad de cable, Bornas tornillo 2 cable(s) 1…2,5 mm²flexible con extremo de cable, Bornas tornillo 2 cable(s) 1…4 mm²flexible sin extremidad de cable, Bornas tornillo 1 cable(s) 1…4 mm²rígido sin extremidad de cable, Bornas tornillo 2 cable(s) 1…4 mm²rígido sin extremidad de cable
par de apriete	1,7 N.m - con destornillador plano Ø 6, 1,7 N.m - con destornillador Philips nº 2, 1,7 N.m - con destornillador pozidriv No 2
Altura	76 mm
Ancho	12,5 mm
Profundidad	76 mm

Entorno

Características ambientales	Ambiente normal
Grado de protección IP	IP20 conforming to IEC 60529
Tratamiento de protección	TH acorde a IEC 60068
Temperatura ambiente de almacenamiento	-60…80 °C
Temperatura ambiente de operación	-5…60 °C
altitud máxima de funcionamiento	3000 m

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	2,802 cm
Paquete 1 Ancho	7,313 cm
Paquete 1 Longitud	7,861 cm
Paquete 1 Peso	61,2 g
Tipo de unidad de paquete 2	S02
Número de unidades en el paquete 2	60
Paquete 2 Altura	15,0 cm
Paquete 2 Ancho	30,0 cm
Paquete 2 Longitud	40,0 cm
Paquete 2 Peso	4,5 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	960
Paquete 3 Altura	75 cm
Paquete 3 Ancho	60 cm
Paquete 3 Longitud	80 cm
Paquete 3 Peso	80 kg

Información Logística

País de Origen	ES

Productos compatibles con Bloque de Contacto Auxiliar TeSys D 2 NA Terminales de Abrazaderaeras de Tornillo

Este Bloque de Contacto Auxiliar TeSys D 2 NA Terminales de Abrazaderaeras de Tornillo, referencia LAD8N20 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Funciones principales

Contactor TeSys D - 3P(3 NA) - AC-3 - <= 440 V 9 A - 220 V CA bobina — referencia LC1D09M7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 18 A - 220 V CA bobina — referencia LC1D18M7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 25 A - 220 V CA bobina — referencia LC1D25M7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 9 A - 230 V CA bobina — referencia LC1D09P7 de Schneider Electric.
Contactor TeSys D - 3P(3 NA) - AC-3 - <= 440 V 9 A - 24 V CA bobina — referencia LC1D09B7 de Schneider Electric.
Contactor TeSys D - 3P(3 NA) - AC-3 - <= 440 V 9 A - 110 V CA bobina — referencia LC1D09F7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 12 A - 220 V CA bobina — referencia LC1D12M7 de Schneider Electric.
Contactor TeSys D 3P AC-3 440V 32A Bobina 220 VAC — referencia LC1D32M7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 12 A - 24 V CA bobina — referencia LC1D12B7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 18 A - 230 V CA bobina — referencia LC1D18P7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 18 A - 24 V CA bobina — referencia LC1D18B7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 25 A - 230 V CA bobina — referencia LC1D25P7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 12 A - 230 V CA bobina — referencia LC1D12P7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 32 A - 24 V CA bobina — referencia LC1D32B7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 25 A - 24 V CA bobina — referencia LC1D25B7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 40 A - 220 V CA 50/60 Hz bobina — referencia LC1D40AM7 de Schneider Electric.
Contactor TeSys D - 3P(3 NA) - AC-3 - <= 440 V 9 A - 120 V CA bobina — referencia LC1D09G7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 18 A - 110 V CA bobina — referencia LC1D18F7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 32 A - 230 V CA 50/60 Hz bobina — referencia LC1D32P7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 25 A - 110 V CA bobina — referencia LC1D25F7 de Schneider Electric.
