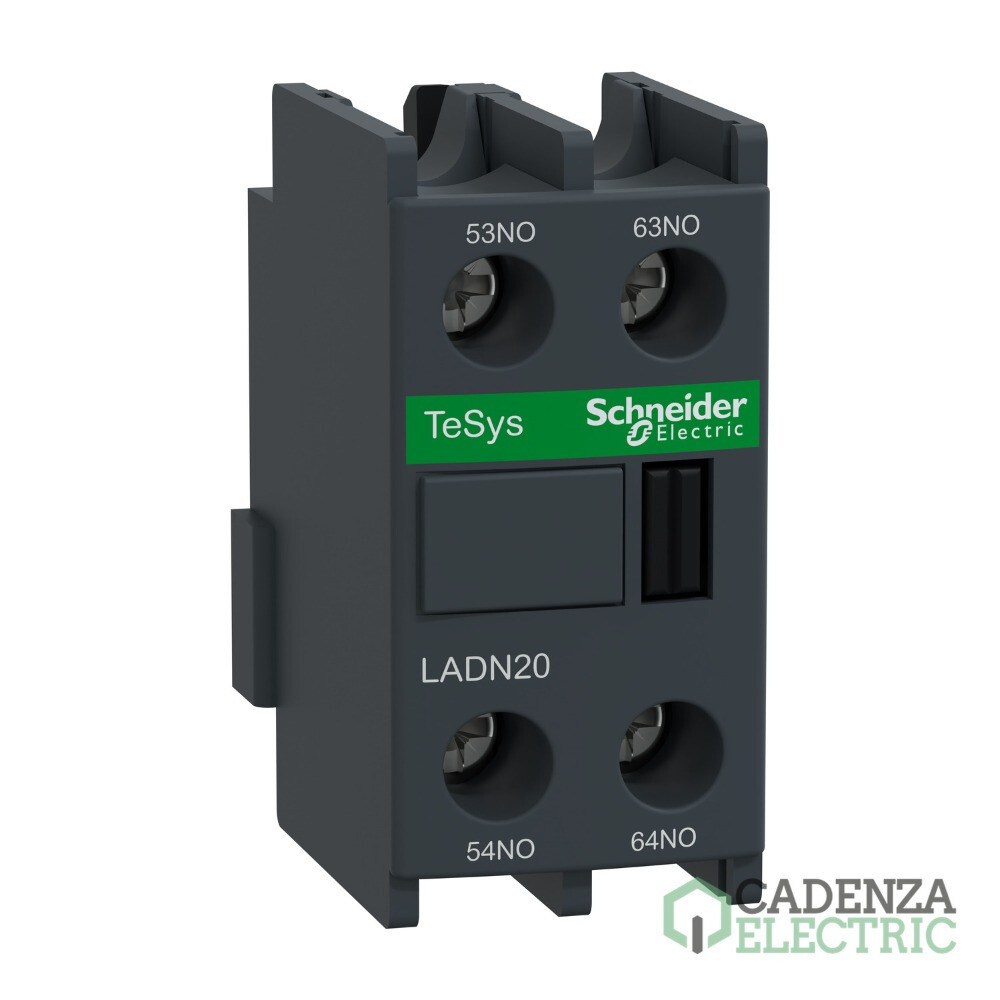

Bloque de Contacto Auxiliar TeSys D 2 NA Terminales de Abrazaderas de Tornillo ref. LADN20 Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: ee00516
Código de producto:
Código de proveedor:
Más en sin numero de polos
Más en Accesorios y auxiliares para contactores TeSys D
Marca: Schneider Electric
Gama: TeSys
Gama: TeSys Deca
Tipo de producto o componente: Bloque de contactos auxiliares
Corriente nominal: 6 A
Corriente nominal: 1,04 A
Corriente nominal: 0,55 A
Corriente nominal: 0,1 A
Corriente termica convencional: 10 A
Tipo de contactos: 2 NA
Compatibilidad de gama: TeSys Deca CAD
Compatibilidad de gama: TeSys Deca LC1D
Compatibilidad de gama: TeSys G LC1F
Compatibilidad de gama: TeSys G CR1F
Compatibilidad de gama: TeSys F CAD
Compatibilidad de gama: TeSys F LC1D
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Bloque de Contacto Auxiliar TeSys D 2 NA Terminales de Abrazaderas de Tornillo – referencia LADN20 de Schneider Electric.

Principal

Gama	TeSys, TeSys Deca
Nombre del producto	TeSys DF
Tipo de producto o componente	Bloque de contactos auxiliares
Nombre abreviado del equipo	LADN
Compatibilidad de gama	TeSys Deca CAD, TeSys Deca LC1D, TeSys G LC1F, TeSys G CR1F, TeSys F CAD, TeSys F LC1D
Ubicación de montaje	Frontal
composición de los polos de contacto	2 NA
Contacts operation	Instantáneo
[Ue] Tensión nominal de empleo	690 V AC 25...400 Hz
[Ie] Corriente nominal de empleo	6 A at 120 V AC-15, 1,04 A at 690 V AC-15, 0,55 A at 125 V DC-13, 0,1 A at 600 V DC-13
[Ui] Tensión nominal de aislamiento	690 V acorde a IEC 60947-5-1, 600 V acorde a UL, 600 V acorde a CSA
[Ith] Corriente térmica convencional	10 A (at 60 °C)
Normas	UL 60947-5-1, CSA C22.2 No 60947-5-1, GB/T 14048.5, EN 50012
Certificaciones de producto	CB, UL, CSA, CCC, UKCA

Complementario

Irms poder de conexión nominal	140 A AC conforming to IEC 60947-5-1, 250 A corriente continua conforming to IEC 60947-5-1
rango temporal admisible	100 A 60 °C 1 s, 120 A 60 °C 500 ms, 140 A 60 °C 100 ms
Tipo de protección	Fusible gG 10 A
Durabilidad mecánica	30 Mciclos
corriente mínima de conmutación	5 mA
tensión mínima de conmutación	17 V
tiempo de no superposición	1,5 ms en desexcitación sin solapamiento entre contactos NC y NA, 1,5 ms en excitación sin solapamiento entre contactos NC y NA
resistencia de aislamiento	> 10 MOhm
Tipo de conexión	Bornas tornillo 1 cable(s) 1…4 mm²flexible con extremo de cable, Bornas tornillo 1 cable(s) 1…4 mm²flexible sin extremidad de cable, Bornas tornillo 2 cable(s) 1…2,5 mm²flexible con extremo de cable, Bornas tornillo 2 cable(s) 1…4 mm²flexible sin extremidad de cable, Bornas tornillo 1 cable(s) 1…4 mm²rígido sin extremidad de cable, Bornas tornillo 2 cable(s) 1…4 mm²rígido sin extremidad de cable
par de apriete	1,7 N.m - con destornillador plano Ø 6, 1,7 N.m - con destornillador Philips nº 2, 1,7 N.m - con destornillador pozidriv No 2
Altura	48 mm
Ancho	26 mm
Profundidad	42 mm
Color	Gris oscuro

Entorno

Características ambientales	Ambiente normal
Grado de protección IP	IP20 conforming to IEC 60529
Tratamiento de protección	TH acorde a IEC 60068
Temperatura ambiente de almacenamiento	-60…80 °C
Temperatura ambiente de operación	-5…60 °C
altitud máxima de funcionamiento	3000 m

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	2,800 cm
Paquete 1 Ancho	4,200 cm
Paquete 1 Longitud	5,200 cm
Paquete 1 Peso	34,000 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	10
Paquete 2 Altura	2,800 cm
Paquete 2 Ancho	8,600 cm
Paquete 2 Longitud	25,600 cm
Paquete 2 Peso	342,000 g
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	320
Paquete 3 Altura	30,000 cm
Paquete 3 Ancho	30,000 cm
Paquete 3 Longitud	40,000 cm
Paquete 3 Peso	11,452 kg

Información Logística

País de Origen	ES

Productos compatibles con Bloque de Contacto Auxiliar TeSys D 2 NA Terminales de Abrazaderas de Tornillo

Este Bloque de Contacto Auxiliar TeSys D 2 NA Terminales de Abrazaderas de Tornillo, referencia LADN20 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Funciones principales

Contactor TeSys D - 3P(3 NA) - AC-3 - <= 440 V 9 A - 220 V CA bobina — referencia LC1D09M7 de Schneider Electric.
Contactor TeSys D - 3P(3 NA) - AC-3 - <= 440 V 9 A - 24 V CC bobina — referencia LC1D09BD de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 18 A - 220 V CA bobina — referencia LC1D18M7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 25 A - 220 V CA bobina — referencia LC1D25M7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 9 A - 230 V CA bobina — referencia LC1D09P7 de Schneider Electric.
Contactor TeSys D - 3P(3 NA) - AC-3 - <= 440 V 9 A - 24 V CC bobina — referencia LC1D09BL de Schneider Electric.
Contactor TeSys D - 3P(3 NA) - AC-3 - <= 440 V 9 A - 24 V CA bobina — referencia LC1D09B7 de Schneider Electric.
Contactor TeSys D - 3P(3 NA) - AC-3 - <= 440 V 9 A - 110 V CA bobina — referencia LC1D09F7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 12 A - 220 V CA bobina — referencia LC1D12M7 de Schneider Electric.
Contactor TeSys D 3P AC-3 440V 32A Bobina 220 VAC — referencia LC1D32M7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 12 A - 24 V CA bobina — referencia LC1D12B7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 18 A - 230 V CA bobina — referencia LC1D18P7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 18 A - 24 V CA bobina — referencia LC1D18B7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 25 A - 230 V CA bobina — referencia LC1D25P7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 18 A - 24 V CC bobina — referencia LC1D18BD de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 12 A - 230 V CA bobina — referencia LC1D12P7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 25 A - 24 V CC bobina — referencia LC1D25BD de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 12 A - 24 V CC bobina — referencia LC1D12BD de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 32 A - 24 V CA bobina — referencia LC1D32B7 de Schneider Electric.
Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 25 A - 24 V CA bobina — referencia LC1D25B7 de Schneider Electric.
