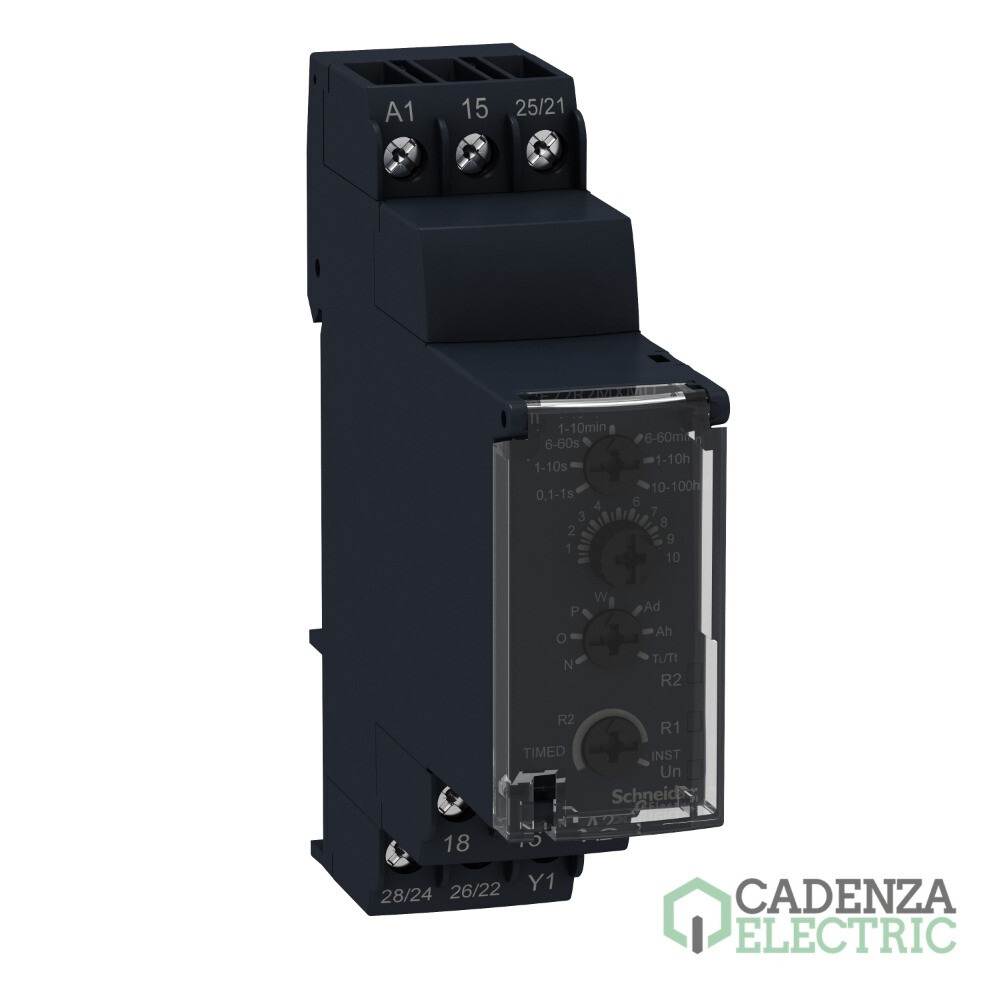

Temporizador multifunción 2co 24-240v ac ref. RE22R2MXMU Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHRE22R2MXMU
Código de producto:
Código de proveedor:
Más en Temporizadores Harmony
Marca: Schneider Electric
Gama: Temporizadores Harmony
Tipo de producto o componente: Relé temporizador modular
Corriente nominal: 8 A
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Temporizador multifunción 2co 24-240v ac – referencia RE22R2MXMU de Schneider Electric.

Principal

Gama de producto	Temporizadores Harmony
Tipo de producto o componente	Reles temporizador modular
Tipo de salida digital	Relé
Nombre abreviado del equipo	RE22
Corriente nominal de salida	8 A

Complementario

Tipo de contactos y composición	1 C/A cont. tempor., 1 C/A cotacto instantáneo o temporiz.
Tipo de temporización	Pulse delay, Safe-guard, Bistable, Interval
Rango de temporización	0.1...1 s, 1...10 H, 1...10 s, 6...60 min, 10...100 H, 6...60 s, 1...10 min
Tipo de control	Mando rotativo panel frontal
[Us] tensión de alimentación asignada	24...240 V AC, 24 V corriente continua
Rango de tensión	0,85...1,1 Us
frecuencia de alimentación	50...60 Hz +/- 5 %
Conexiones - terminales	Terminales de tornillo, 2 x 1.5 mm² con terminal, Terminales de tornillo, 2 x 2.5 mm² sin terminal
par de apriete	0,6…1 N.m
Material de la carcasa	Autoextinguible
Precisión de repetición	+/- 0,5 % acorde a IEC 61812-1
Deriva de temperatura	+/- 0,05 %/°C
Deriva de tensión	+/-0.2 %/V
Precisión del ajuste de temporización	+/- 10 % de escala completa en 25 °C acorde a IEC 61812-1
Control signal pulse width	30 ms, 100 ms bajo carga
resistencia de aislamiento	100 MOhm en 500 V DC acorde a IK07
Recovery time	120 ms En desconexión
inmunidad a microcortes	10 ms
Consumo de potencia en W	50 VA en 240 V AC
Consumo de energía en W	0,7 W en 24 V corriente continua
Capacidad de corte	2000 VA
corriente mínima de conmutación	10 mA en 5 V
corriente conmutación máxima	8 mA
Tensión máxima de conmutación	250 V
Durabilidad eléctrica	100000 ciclos para resistivo cables para , 8 A en 250 V, AC-1
Durabilidad mecánica	10000000 ciclos
Rated impulse withstand voltage	5 kV para 1,2…50 µs acorde a IK07, 5 kV acorde a IEC 61812-1
Power on delay	100 ms
datos de fiabilidad de seguridad	B10d = 170000, MTTFd = 182.6 años
posición de montaje	Cualquier posición in relation to normal vertical mounting plane
Soporte de montaje	Carril DIN de 35 mm acorde a IEC 60715
LED de estado	Verde LED (parpadeo) para Temporización en curso, Verde LED (fijo) para encendido, Amarillo LED para relay energised
miembros transversales	Ad- Pulse delayed relay w/ control signal-2 C/A, Ah- Pulse delayed relay (single cycle) w/ control signal-2 C/A, N- Safe-guard relay-2 C/A, O- Delayed Safe-guard relay-2 C/A, P- Pulse delayed relay w/ fixed pulse length-2 C/A, Pt- Pulse delayed relay w/ fixed pulse length and pause/summation-2 C/A, TI- Bistable relay w/ control signal on-2 C/A, Tt- Retriggerable bistable relay w/ control signal on-2 C/A, W- Interval relay w/ control signal off-2 C/A
Ancho	22,5 mm
Peso del producto	0,09 kg
Tipo de control	With test button
Number of functions	9

Entorno

fuerza dieléctrica	2,5 kV para 1 mA/1 minuto en 50 Hz acorde a IEC 61812-1
Normas	IEC 61812-1, IEC 61000-6-1, IEC 61000-6-3, IEC 61000-6-4, IEC 61000-6-2
Directivas	Directiva de Baja Tensión 2006/95/CEE, 2004/108/CE - compatibilidad electromagnética
Certificaciones de producto	CSA, CCC, GL, cULus, CE, RCM
Temperatura ambiente de operación	-20…60 °C
Temperatura ambiente de almacenamiento	-30…60 °C
Grado de protección IP	IP40 carcasa: conforming to IEC 60529, IP50 frontal: conforming to IEC 60529, IP20 terminal block : conforming to IEC 60529
resistencia a las vibraciones	20 m/s² (f = 10…150 Hz) acorde a IEC 60068-2-6
resistencia a los choques	15 gn para 11 ms acorde a IEC 60068-2-27
humedad relativa	93 %, sin condensación acorde a IEC 60068-2-30
compatibilidad electromagnética	Prueba de inmunidad ante descarga electroestática - test level: 6 kV Nivel 3 (descarga de contacto) conforming to IEC 61000-4-2, Prueba de inmunidad ante descarga electroestática - test level: 8 kV Nivel 3 (descarga de aire) conforming to IEC 61000-4-2, Prueba de inmunidad ante oscilaciones rápidas - test level: 1 kV Nivel 3 (clic conexión capacitivo) conforming to IEC 61000-4-4, Prueba de inmunidad ante oscilaciones rápidas - test level: 2 kV Nivel 3 (contacto directo) conforming to IEC 61000-4-4, Prueba de inmunidad frente a sobretensión - test level: 1 kV Nivel 3 (modo diferencial) conforming to IEC 61000-4-5, Prueba de inmunidad frente a sobretensión - test level: 2 kV Nivel 3 (modo común) conforming to IEC 61000-4-5, Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético - test level: 10 V Nivel 3 (0,15...80 MHz) conforming to IEC 61000-4-6, Prueba de inmunidad de campo electromagnético - test level: 10 V/m Nivel 3 (80 MHz...1 GHz) conforming to IEC 61000-4-3, Inmunidad frente a microcortes y caídas de tensión - test level: 30 % (500 ms) conforming to IEC 61000-4-11, Inmunidad frente a microcortes y caídas de tensión - test level: 100 % (20 ms ) conforming to IEC 61000-4-11

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	9,0 cm
Paquete 1 Ancho	2,25 cm
Paquete 1 Longitud	7,95 cm
Paquete 1 Peso	101,42 g
Tipo de unidad de paquete 2	S02
Número de unidades en el paquete 2	40
Paquete 2 Altura	15,0 cm
Paquete 2 Ancho	30,0 cm
Paquete 2 Longitud	40,0 cm
Paquete 2 Peso	4,622 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	640
Paquete 3 Altura	70,0 cm
Paquete 3 Ancho	60,0 cm
Paquete 3 Longitud	80,0 cm
Paquete 3 Peso	90,709 kg

Información Logística

País de Origen	SG
