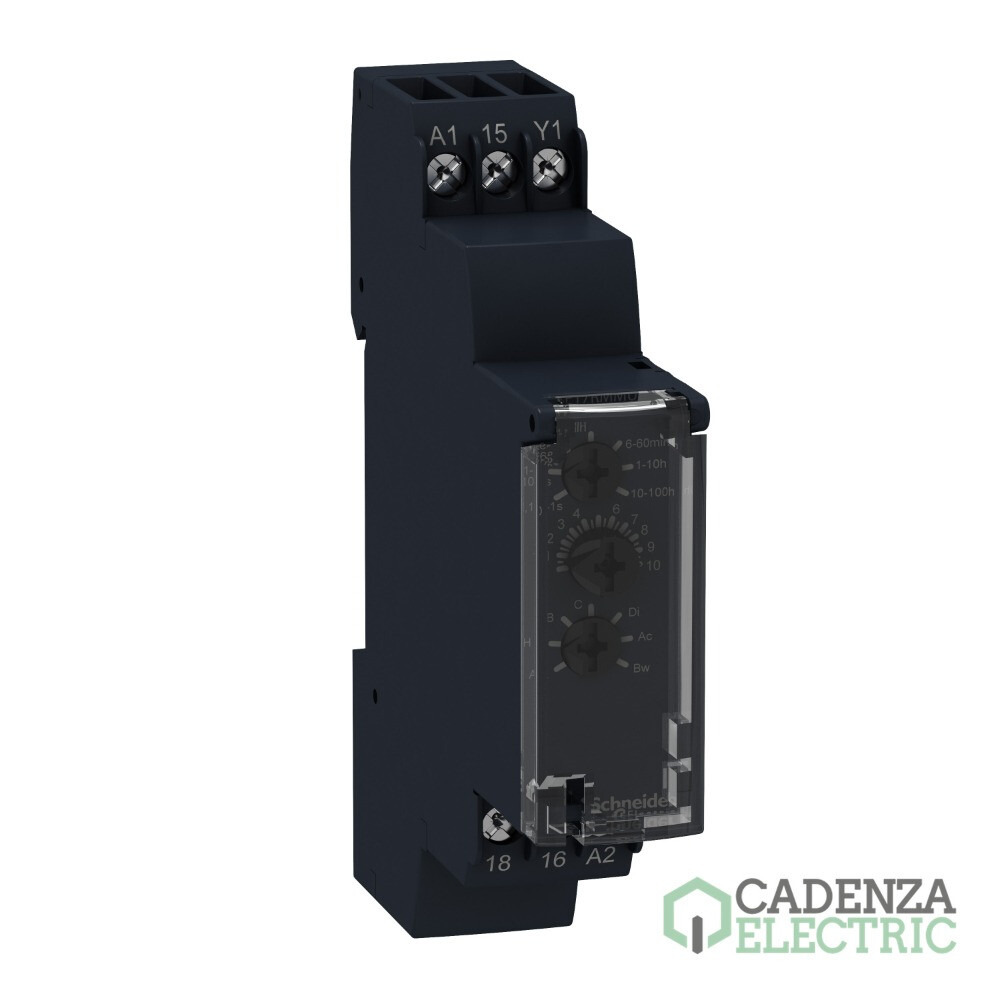

HARMONY Time - Relé de retardo de tiempo 10 funciones - 1 s..100 h - 24..240 v ac - 1 oc ref. RE17RMMU Schneider Electric

RE17RMMU | 240 v ac | RE17R | Reles temporizador modular | ac- 1 | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHRE17RMMU
Código de producto:
Código de proveedor:
Más en Temporizadores Harmony
Marca: Schneider Electric
Gama: Temporizadores Harmony
Tipo de producto o componente: Relé temporizador modular
Corriente nominal: 8 A
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de HARMONY Time - Relé de retardo de tiempo 10 funciones - 1 s..100 h - 24..240 v ac - 1 oc – referencia RE17RMMU de Schneider Electric.

Principal

Gama de producto	Temporizadores Harmony
Tipo de producto o componente	Reles temporizador modular
Tipo de salida digital	Relé
Ancho	17,5 mm
Nombre abreviado del equipo	RE17R
Tipo de temporización	Power on-delay, On-delay and off-delay, Interval, Retraso apagado, Symmetrical flashing
Rango de temporización	6...60 min, 1...10 H, 0.1...1 s, 1...10 s, 1...10 min, 10...100 H, 6...60 s
Corriente nominal de salida	8 A

Complementario

Tipo y composición de contactos	1 C/A
Material de los contactos	Sin cadmio
Altura	90 mm
Profundidad	72 mm
Tipo de control	Conm. selector panel frontal
[Us] tensión de alimentación asignada	24...240 V AC 50/60 Hz, 24 V corriente continua
Rango de tensión	0,85...1,1 Us
frecuencia de alimentación	50...60 Hz +/- 5 %
release of input voltage	10 V
Conexiones - terminales	Terminales de tornillo, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) sólido sin terminal, Terminales de tornillo, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) sólido sin terminal, Terminales de tornillo, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) flexible con terminal, Terminales de tornillo, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) flexible con terminal
par de apriete	0,6…1 N.m
Material de la carcasa	Autoextinguible
Precisión de repetición	+/- 0,5 % acorde a IEC 61812-1
Deriva de temperatura	+/- 0,05 %/°C
Deriva de tensión	+/-0.2 %/V
Precisión del ajuste de temporización	+/- 10 % de escala completa en 25 °C acorde a IEC 61812-1
control signal pulse width	100 ms con carga en paralelo típico, 30 ms típico
resistencia de aislamiento	100 MOhm en 500 V DC acorde a IK07
Tiempo de rearme	120 ms En desconexión típico
factor de carga	100 %
Consumo de potencia en W	0…32 VA en 240 V AC
Consumo de energía en W	0,6 W en 24 V DC
corriente mínima de conmutación	10 mA en 5 V DC
intensidad de conmutación máxima	8 A AC/DC
Tensión máxima de conmutación	250 V AC
Capacidad de corte	2000 VA
operating frequency	10 Hz
Durabilidad eléctrica	100000 ciclos para resistivo cables para (8 A en 250 V AC
Durabilidad mecánica	10000000 ciclos
fuerza dieléctrica	2,5 kV 1 mA/1 minuto 50 Hz acorde a IEC 61812-1
[Uimp] Resistencia a picos de tensión	5 kV durabilidad eléctrica 1,2/50 µs
power on delay	100 ms
Marcado	CE
distancia de desplazamiento	4 kV/3 acorde a IK07
datos de fiabilidad de seguridad	B10d = 270000, MTTFd = 296.8 años
posición de montaje	Cualquier posición in relation to normal vertical mounting plane
Soporte de montaje	Carril DIN de 35 mm acorde a IEC 60715
señalizaciones en local	Indicadores LED para encendida fija: reles excitado, sin temporización en curso, Indicadores LED 80 % ON and 20 % OFF para intermitente: temporización en curso, Indicadores LED 5 % ON and 95 % OFF para pulsing: relay de-energised, no timing in progress (except function Di-D, Li-L)
miembros transversales	A- Power on-delay relay-1 C/A, Ac- On-delay and off-delay relay w/ control signal-1 C/A, At- Power on-delay relay w/ pause/summation (Y1)-1 C/A, B- Single interval relay w/ control signal-1 C/A, Bw- Double interval relay w/ control signal-1 C/A, C- Off-delay relay w/ control signal-1 C/A, D- Symmetrical flashing relay (starting pulse-off)-1 C/A, Di- Symmetrical flashing relay (starting pulse-on)-1 C/A, H- Interval relay-1 C/A, Ht- Interval relay w/ pause/summation (Y1)-1 C/A
Peso del producto	0,07 kg
Tipo de control	Sin botón de prueba
Number of functions	10
Time delay type	A, Ac, At, B, Bw, C, D, Di, H, Ht
funcionalidad	Multifunction
Código de compatibilidad	RE17

Entorno

inmunidad a microcortes	20 ms
Normas	2006/95/EC, 2004/108/EC, IEC 61812-1, IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4, IEC 61000-6-1
Certificaciones de producto	CSA, GL, cULus
Temperatura ambiente de almacenamiento	-30…60 °C
Temperatura ambiente de operación	-20…60 °C
Grado de protección IP	IP20 acorde a IEC 60529 (bloque de terminales), IP40 acorde a IEC 60529 (envolvente), IP50 acorde a IEC 60529 (panel frontal)
resistencia a las vibraciones	20 m/s² (f = 10…150 Hz) acorde a IEC 60068-2-6
resistencia a los choques	15 gn para 11 ms acorde a IEC 60068-2-27
humedad relativa	93 % sin condensación acorde a IEC 60068-2-30
Compatibilidad electromagnética	Prueba de inmunidad ante descarga electroestática 6 kV (en contacto) Nivel 3 acorde a IEC 61000-4-2, Prueba de inmunidad ante descarga electroestática 8 kV (en aire) Nivel 3 acorde a IEC 61000-4-2, Susceptibilidad frente a campos electromagnéticos 10 V/m (80 MHz a 1 GHz) Nivel 3 acorde a IEC 61000-4-3, Prueba de inmunidad oscilatoria/ráfagas eléctrica 1 kV (clic conexión capacitivo) Nivel 3 acorde a IEC 61000-4-4, Prueba de inmunidad oscilatoria/ráfagas eléctrica 2 kV (directo) Nivel 3 acorde a IEC 61000-4-4, Prueba de inmunidad a ondas de choque 1,2/50 µs 1 kV (modo diferencial) Nivel 3 acorde a IEC 61000-4-5, Prueba de inmunidad a ondas de choque 1,2/50 µs 2 kV (modo común) Nivel 3 acorde a IEC 61000-4-5, Conducted rf disturbances 10 V (0,15...80 MHz) Nivel 3 acorde a IEC 61000-4-6, Prueba de inmunidad de huecos y caídas de tensión 0 % (1 cycle ) acorde a IEC 61000-4-11, Prueba de inmunidad de huecos y caídas de tensión 70 % (25/30 cycles ) acorde a IEC 61000-4-11, Emisiones conducidas e irradiadas Clase b acorde a EN 55022

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	2,600 cm
Paquete 1 Ancho	7,800 cm
Paquete 1 Longitud	9,500 cm
Paquete 1 Peso	80,000 g
Tipo de unidad de paquete 2	S02
Número de unidades en el paquete 2	40
Paquete 2 Altura	15,000 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	3,690 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	640
Paquete 3 Altura	75,000 cm
Paquete 3 Ancho	60,000 cm
Paquete 3 Longitud	80,000 cm
Paquete 3 Peso	65,700 kg

Información Logística

País de Origen	ES
