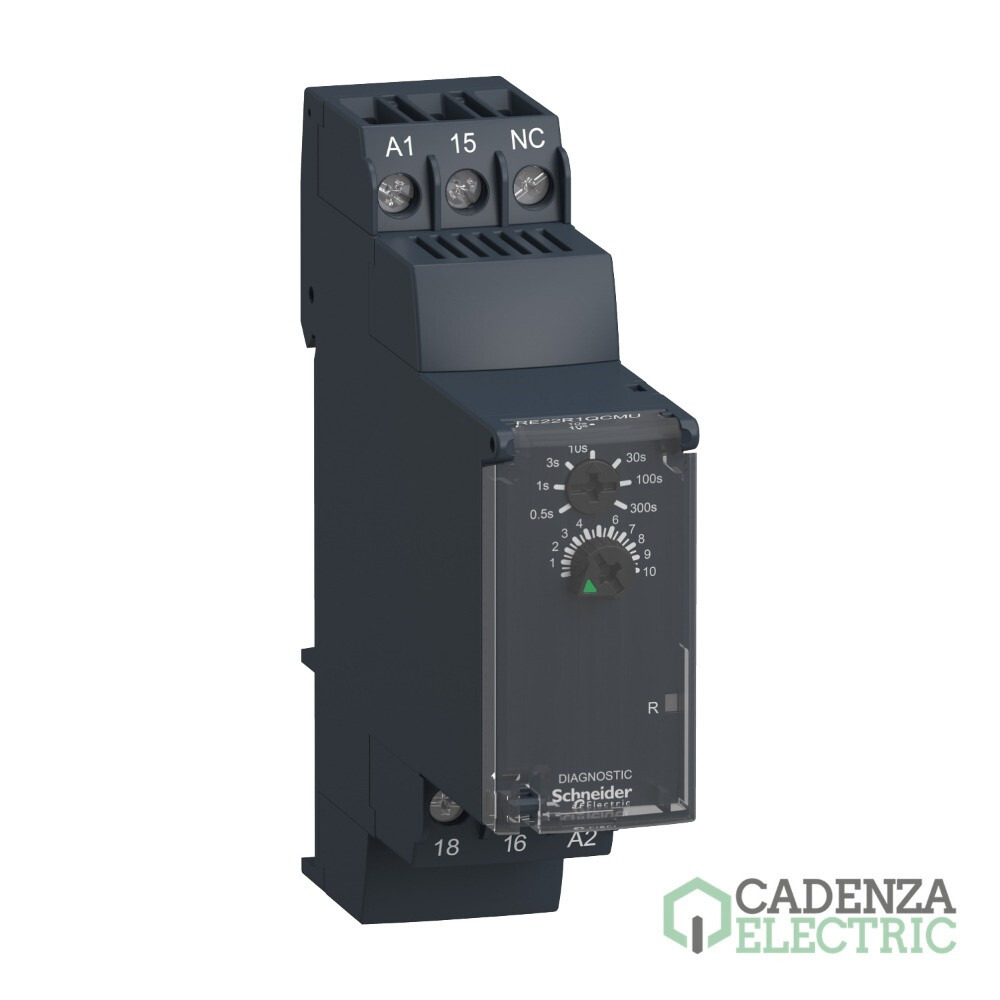

Estrella-triángulo temporización de relés - 0.05s... 300s - 24 v dc / 24... 240 v ac - 1c / s ref. RE22R1QCMU Schneider Electric

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHRE22R1QCMU
Código de producto:
Código de proveedor:
Más en Temporizadores Harmony
Marca: Schneider Electric
Gama: Temporizadores Harmony
Tipo de producto o componente: Relé temporizador modular
Corriente nominal: 8 A
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Estrella-triángulo temporización de relés - 0.05s... 300s - 24 v dc / 24... 240 v ac - 1c / s – referencia RE22R1QCMU de Schneider Electric.

Principal

Gama de producto	Temporizadores Harmony
Tipo de producto o componente	Reles temporizador modular
Tipo de salida digital	Relé
Nombre abreviado del equipo	RE22
Corriente nominal de salida	8 A

Complementario

Tipo de contactos y composición	1 C/A cont. tempor., sin cadmio
Tipo de temporización	Star-delta
Rango de temporización	10...100 s, 3...30 s, 0.1...1 s, 0.3...3 s, 0.05...0.5 s, 1...10 s, 30...300 s
Tipo de control	Mando rotativo, Diagnostic button
[Us] tensión de alimentación asignada	24 V corriente continua, 24...240 V AC 50/60 Hz
Material de la carcasa	Autoextinguible
Precisión de repetición	+/- 0,5 % acorde a IEC 61812-1
Deriva de temperatura	+/- 0,05 %/°C
Deriva de tensión	+/-0.2 %/V
Precisión del ajuste de temporización	+/- 10 % de escala completa en 25 °C acorde a IEC 61812-1
resistencia de aislamiento	100 MOhm en 500 V DC acorde a IK07
Recovery time	120 ms En desconexión
inmunidad a microcortes	10 ms
Consumo de potencia en W	35 VA en 240 V AC
Consumo de energía en W	0,6 W en 24 V corriente continua
Capacidad de conmutación en VA	2000 VA
corriente mínima de conmutación	10 mA en 5 V DC
corriente conmutación máxima	8 A
Tensión máxima de conmutación	250 V AC
Durabilidad eléctrica	100000 ciclos, 8 A en 250 V, AC-1, 100000 ciclos, 2 A en 24 V, DC-1
Durabilidad mecánica	10000000 ciclos
Rated impulse withstand voltage	5 kV para 1,2…50 µs acorde a IK07
Power on delay	100 ms
distancia de desplazamiento	4 kV/3 acorde a IK07
Categoría de sobretensión	III acorde a IK07
datos de fiabilidad de seguridad	MTTFd = 285.3 years , B10d = 270000
posición de montaje	Cualquier posición
Soporte de montaje	Carril DIN de 35 mm acorde a IEC 60715
LED de estado	Verde retroiluminación de LED (fijo) para dial pointer indication , Amarillo LED (fijo) para output relay energised , Amarillo LED (fast flashing ) para timing in progress and output relay de-energised , Amarillo LED (slow flashing ) para timing in progress and output relay energised
miembros transversales	Qc-Star-delta relay (1 CO output)-1 C/A
Ancho	22,5 mm
Peso del producto	0,08 kg
Tipo de control	With test button
Number of functions	1

Entorno

fuerza dieléctrica	2,5 kV para 1 mA/1 minuto en 50 Hz between relay output and power supply con capacidad de sujeción: basic insulation acorde a IEC 61812-1
Normas	UL 508, IEC 61812-1
Directivas	2004/108/CE - compatibilidad electromagnética, Directiva de Baja Tensión 2006/95/CEE
Certificaciones de producto	GL, CE, CCC, UL, CSA, RCM
Temperatura ambiente de operación	-20…60 °C
Temperatura ambiente de almacenamiento	-40…70 °C
Grado de protección IP	IP40 carcasa: conforming to IEC 60529, IP50 frontal: conforming to IEC 60529, IP20 terminales: conforming to IEC 60529
Grado de contaminación	3 acorde a IK07
resistencia a las vibraciones	20 m/s² (f = 10…150 Hz) acorde a IEC 60068-2-6
resistencia a los choques	15 gn sin funcionamiento para 11 ms acorde a IEC 60068-2-27, 5 gn en funcionamiento para 11 ms acorde a IEC 60068-2-27
humedad relativa	95 % en 25…55 °C
compatibilidad electromagnética	Prueba de inmunidad ante oscilaciones rápidas - test level: 1 kV Nivel 3 (clic conexión capacitivo) conforming to IEC 61000-4-4, Prueba de inmunidad frente a sobretensión - test level: 1 kV Nivel 3 (modo diferencial) conforming to IEC 61000-4-5, Prueba de inmunidad frente a sobretensión - test level: 2 kV Nivel 3 (modo común) conforming to IEC 61000-4-5, Descarga electroestática - test level: 6 kV Nivel 3 (descarga de contacto) conforming to IEC 61000-4-2, Descarga electroestática - test level: 8 kV Nivel 3 (descarga de aire) conforming to IEC 61000-4-2, Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético - test level: 10 V/m Nivel 3 (80 MHz...1 GHz) conforming to IEC 61000-4-3, Conducted rf disturbances - test level: 10 V Nivel 3 (0,15...80 MHz) conforming to IEC 61000-4-6, Rajadas momentâneas rápidas - test level: 2 kV Nivel 3 (contacto directo) conforming to IEC 61000-4-4, Inmunidad frente a microcortes y caídas de tensión - test level: 30 % (500 ms) conforming to IEC 61000-4-11, Inmunidad frente a microcortes y caídas de tensión - test level: 100 % (20 ms ) conforming to IEC 61000-4-11

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	2,5 cm
Paquete 1 Ancho	8,4 cm
Paquete 1 Longitud	9,5 cm
Paquete 1 Peso	90,0 g
Tipo de unidad de paquete 2	S02
Número de unidades en el paquete 2	40
Paquete 2 Altura	15,0 cm
Paquete 2 Ancho	30,0 cm
Paquete 2 Longitud	40,0 cm
Paquete 2 Peso	4,14 kg
Tipo de unidad de paquete 3	P06
Número de unidades en el paquete 3	640
Paquete 3 Altura	80,0 cm
Paquete 3 Ancho	80,0 cm
Paquete 3 Longitud	60,0 cm
Paquete 3 Peso	73,38 kg
