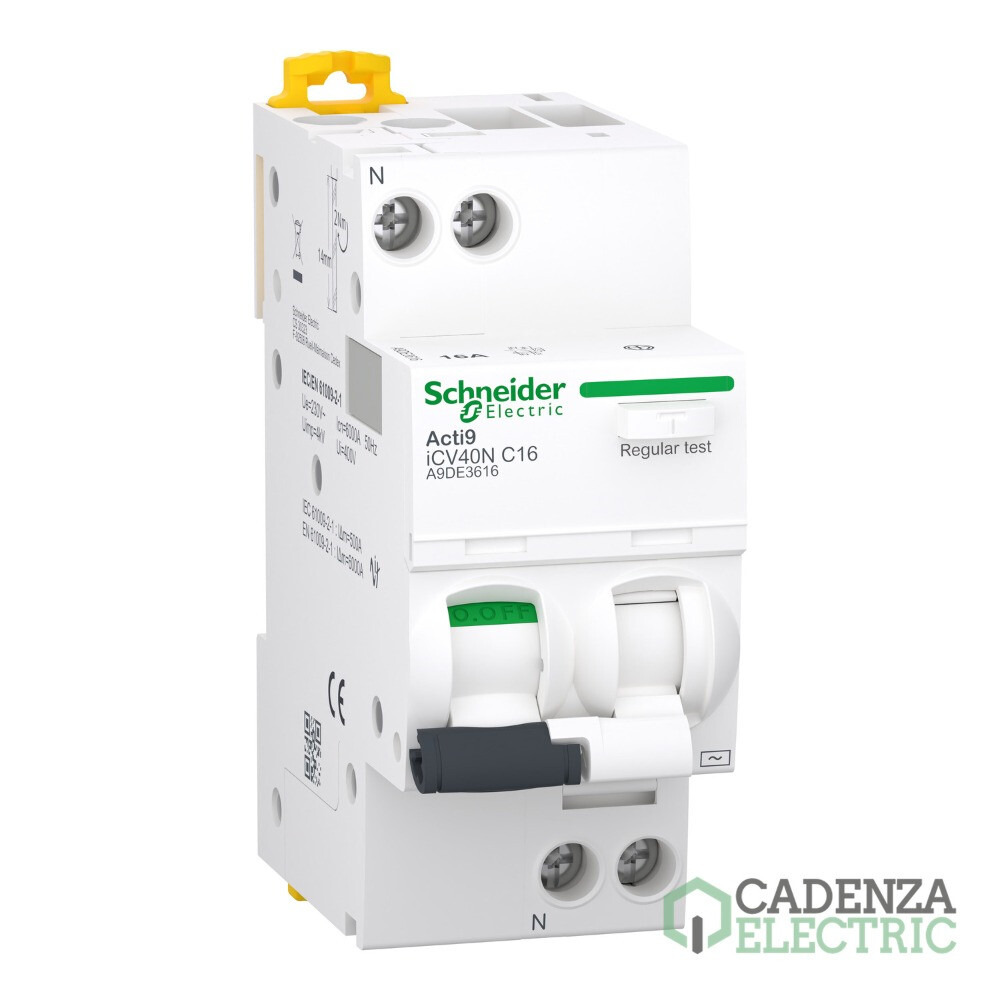

Magnetotermico y diferencial combinado iCV40N 1PN C 16A 30mA AC RCBO ref. A9DE3616 Schneider Electric

A9DE3616 | 1P+N | 16 A | 30 mA | Curva C | Tipo AC | 6 kA | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: SCHA9DE3616
Código de producto:
Código de proveedor:
Más en 1 P+N
Más en Interruptores combinados magnetotérmico + diferencial
Marca: Schneider Electric
Poder de Corte: 6 kA
Sensibilidad de disparo: 30 mA
Gama: Acti9
Tipo de producto o componente: Magnetotérmico diferencial (RCBO)
Corriente nominal: 16 A
Clase de protección diferencial: AC
Ajuste de la temporización diferencial: Instantáneo
Curva de disparo: C
Numero de polos: 1P+N
Número de polos protegidos: 1P
Tecnología de unidad de disparo: Térmico-magnético
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Magnetotermico y diferencial combinado iCV40N 1PN C 16A 30mA AC RCBO – referencia A9DE3616 de Schneider Electric.

Principal

Gama	Acti 9
Nombre del producto	Acti 9 iCV40 XA
Tipo de producto o componente	Interruptor diferencial con protección contra sobrecorriente (RCBO)
Nombre abreviado del equipo	iCV40N
Número de polos	1P + N
número de polos protegidos	1
posición de neutro	Izquierda
[In] Corriente nominal	16 A
Tipo de red	AC
tecnología de unidad de disparo	Térmico-magnético
código de curva	C
sensibilidad de fuga a tierra	30 mA
retardo de la protección contra fugas a tierra	Instantáneo
clase de protección contra fugas a tierra	Tipo AC
capacidad de corte	6000 A Icn en 230 V AC 50/60 Hz acorde a EN/IEC 61009-2-1
poder de seccionamiento	Sí acorde a Icu
etiquetas de calidad	IMQ, EAC, VDE

Complementario

Complementary	Salida
Frecuencia de red	50/60 Hz
[Ue] Tensión nominal de empleo	230 V AC 50/60 Hz
límite de enlace magnético	5...10 x In
tecnologia de disparo corriente residual	Independiente de la tensión
[Ics] poder de corte en servicio	6000 A 100 % Icn en 230 V AC 50/60 Hz acorde a EN/IEC 61009-2-1
poder de conexión y de corte	Idm 6000 A en 230 V AC 50/60 Hz acorde a EN 61009-2-1, Idm 500 A en 230 V AC 50/60 Hz acorde a IEC 61009-2-1
clase de limitación	3 acorde a EN/IEC 61009-2-1
[Ui] Tensión nominal de aislamiento	400 V AC 50/60 Hz
[Uimp] Resistencia a picos de tensión	4 kV
indicador de posición del contacto	Sí
Tipo de control	Maneta
Señalizaciones en local	Indicación de error, Indicación de encendido/apagado
Tipo de montaje	Ajustable en clip
Soporte de montaje	Carril DIN
compatibilidad de bloque de distribución y embarrado tipo peine	Arriba o abajo tooth
Paso de conexión	9 mm entre fase y neutro
pasos de 9 mm	4
Altura	85 mm
Ancho	36 mm
Profundidad	73 mm
Peso del producto	210 g
Color	Blanco
Durabilidad mecánica	20000 ciclos
Durabilidad eléctrica	20000 ciclos
Descripción de las opciones de bloqueo	Sellable, Dispositivo de cierre con candado
Conexiones - terminales	Terminales de tipo túnel arriba o abajo1…16 mm² rígido, Terminales de tipo túnel arriba o abajo1…10 mm² flexible
longitud de cable pelado para conectar bornas	14 mm for arriba o abajo connection
par de apriete	2 N.m arriba o abajo
protección contra fugas a tierra	Integrado

Entorno

Normas	EN/IEC 61009-2-1
certificaciones de producto	CE
Grado de protección IP	IP20 conforming to IEC 60529, IP40 (envolvente modular) conforming to IEC 60529
Grado de contaminación	3
Categoría de sobretensión	III acorde a IEC 60364
Compatibilidad electromagnética	Resistencia a impulsos 8/20 µs, 250 A acorde a EN/IEC 61009-2-1
humedad relativa	95 % en 55 °C
Altitud de operación	2000 m
Temperatura ambiente de funcionamiento	-5…60 °C
Temperatura ambiente de almacenamiento	-40…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	4,000 cm
Paquete 1 Ancho	8,000 cm
Paquete 1 Longitud	10,000 cm
Paquete 1 Peso	219,000 g
Tipo de unidad de paquete 2	S03
Número de unidades en el paquete 2	54
Paquete 2 Altura	30,000 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	11,582 kg
Tipo de unidad de paquete 3	P12
Número de unidades en el paquete 3	432
Paquete 3 Altura	45,000 cm
Paquete 3 Ancho	80,000 cm
Paquete 3 Longitud	120,000 cm
Paquete 3 Peso	105,088 kg

Productos compatibles con ACTI 9 iCV40N 1PN C 16A 30mA AC RCBO

Este ACTI 9 iCV40N 1PN C 16A 30mA AC RCBO, referencia A9DE3616 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Auxiliares compatibles

Acti9 iOF contacto auxiliar, 2 hasta 100mA, AC-DC — referencia A9A26914 de Schneider Electric.
Acti9 iSD contacto auxiliar, 2 hasta 100mA, AC-DC — referencia A9A26917 de Schneider Electric.
Acti9 iOF+OF/SD contacto auxiliar doble, 2 hasta 100mA, AC-DC — referencia A9A26919 de Schneider Electric.
iMX+OF 100-415VCA — referencia A9A26946 de Schneider Electric.
iMX 100-415VCA — referencia A9A26476 de Schneider Electric.
iOF+SD24 (iC60, iID, ARA, RCA, iSW-NA) — referencia A9A26897 de Schneider Electric.
iMX 12-24VCA — referencia A9A26478 de Schneider Electric.
iMX+OF 12-24VCA — referencia A9A26948 de Schneider Electric.
iMN 220-240VCA — referencia A9A26960 de Schneider Electric.
iMNx 220-240VCA — referencia A9A26969 de Schneider Electric.
Bobina de protección contra sobretensiones permanentes; IMSU; UNE-EN 50550 — referencia A9A26500 de Schneider Electric.
iOF+SD24 para montaje inferior — referencia A9A26898 de Schneider Electric.
iMX+OF 48VCA — referencia A9A26947 de Schneider Electric.
iMNs 220-240VCA — referencia A9A26963 de Schneider Electric.
iMN 48VCA — referencia A9A26961 de Schneider Electric.
iMNx 380-415VCA — referencia A9A26971 de Schneider Electric.
iMX 48VCA — referencia A9A26477 de Schneider Electric.

Accesorios compatibles

Espaciador Acti9 iC60, iiD y iCT 5 Unidades — referencia A9A27062 de Schneider Electric.
Pieza enclavamiento iC60 iID (10 Ud) — referencia A9A26970 de Schneider Electric.

Productos compatibles para distribución

ACTI9 IC40 COMB BUSBAR 1PN 12 MOD. 18MM — referencia A9XPC612 de Schneider Electric.
ACTI9 IC40 COMB BUSBAR 1PN 24 MOD. 18MM — referencia A9XPC624 de Schneider Electric.
ACTI9 IC40 COMB BUSBAR 3PN 24 MOD. 18MM — referencia A9XPC724 de Schneider Electric.
comb busbar, Acti9, 3L+N balanced, 9 mm pitch, 48 modules, 80A — referencia A9XPN748 de Schneider Electric.
Peine iC40 3PN+Vigi 48 mulos con auxil — referencia A9XPV748 de Schneider Electric.
ACTI9 IC40 COMB BUSBAR 3PN 12 MOD. 18MM — referencia A9XPC712 de Schneider Electric.
Acti9 - peine de conexión - 3L+N balanceado Aux - 9 mm pitch - 48 módulos - 80A — referencia A9XPA748 de Schneider Electric.
Acti9 - peine de conexión - 1L+N con Aux - 9 mm pitch - 48 módulos - 80A — referencia A9XPA648 de Schneider Electric.
Peine iC40 1PN+Vigi 48 mulos con auxil — referencia A9XPV648 de Schneider Electric.
ACTI9 IC40 COMB BUSBAR 3PN 48 MOD. 18MM — referencia A9XPC748 de Schneider Electric.
ACTI9 IC40 COMB BUSBAR 1PN 48 MOD. 18MM — referencia A9XPC648 de Schneider Electric.

Productos compatibles de comunicación

PowerTag Universal 1P+N — referencia A9MEM1560 de Schneider Electric.
PowerTag iDPN 1P+N Superior — referencia A9MEM1561 de Schneider Electric.
PowerTag iDPN 1P+N Inferior — referencia A9MEM1562 de Schneider Electric.
