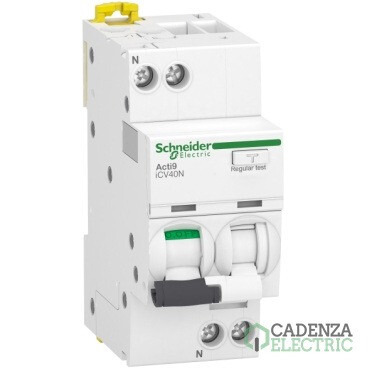

Magnetotermico y diferencial combinado iCV40N 1PN C 16A 300mA ASI RCBO SUPERINMUNIZADO ref. A9DF7616 Schneider Electric

A9DF7616 | 1P+N | 16 A | 300 mA | Curva C | Tipo A-SI | 6 kA | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: SCHA9DF7616
Código de producto:
Código de proveedor:
Más en 1 P+N
Más en Interruptores combinados magnetotérmico + diferencial
Marca: Schneider Electric
Sensibilidad de disparo: 300 mA
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Magnetotermico y diferencial combinado iCV40N 1PN C 16A 300mA ASI RCBO SUPERINMUNIZADO – referencia A9DF7616 de Schneider Electric.

Gama	Acti9
Nombre del producto	Acti9 iCV40
Tipo de producto o componente	Interruptor diferencial con protección contra sobrecorriente (RCBO)
Nombre abreviado del dispositivo	iCV40N
Función	Distribución
Número de polos	1P + N
Número de polos protegidos	1
Posición de neutro	Izquierda
[In] Corriente nominal	16 A
Tipo de red	AC
Frecuencia de red	50/60 Hz
Tecnología de unidad de disparo	Térmico-magnético
Código de curva	C
Sensibilidad de fuga a tierra	300 mA
Poder de seccionamiento	Sí acorde a Icu
Etiquetas de calidad	VDE EAC
Ubicación del dispositivo en el sistema	Salida
[Ue] Tensión nominal de operación	230 V AC 50/60 Hz
Límite de enlace magnético	5...10 x In
Tecnologia de disparo corriente residual	Independiente de la tensión
Retardo de la protección contra fugas a tierra	Instantáneo
Clase de protección contra fugas a tierra	Tipo A-SI
Capacidad de corte	6000 A Icn en 230 V AC 50/60 Hz acorde a EN/IEC 61009-2-1
[Ics] poder de corte en servicio	6000 A 100 % x Icn at 230 V AC 50/60 Hz conforming to EN/IEC 61009-2-1
Poder de conexión y de corte	Idm 6000 A en 230 V AC 50/60 Hz acorde a EN 61009-2-1 Idm 500 A en 230 V AC 50/60 Hz acorde a IEC 61009-2-1
Clase de limitación	3 acorde a EN/IEC 61009-2-1
[Ui] Tensión nominal de aislamiento	400 V AC 50/60 Hz
[Uimp] Resistencia a picos de tensión	4 kV
Indicador de posición del contacto	Sí
Tipo de control	Maneta
Señalización local	Indicación de encendido/apagado Indicación de error
Modo de montaje	Con clip
Soporte de montaje	Carril DIN Compatibilidad de bloque de distribución y embarrado tipo peineArriba o abajo tooth
Paso de conexión	9 mm Entre fase y neutro
Pasos de 9 mm	4
Altura	85 mm
Anchura	36 mm
Profundidad	73 mm
Peso del producto	210 g
Color	Blanco
Durabilidad mecánica	20000 Ciclos
Durabilidad eléctrica	20000 Ciclos
Descripción de las opciones de bloqueo	Sellable Dispositivo de cierre con candado
Conexiones - terminales Terminales de tipo túnel	Arriba o abajo1…16 mm² Rígido
Terminales de tipo túnel	Arriba o abajo1…10 mm² flexible
Longitud de cable pelado para conectar bornas	14 mm para Arriba o abajo conexión
Par de apriete	2 N·m Arriba o abajo
Protección contra fugas a tierra	Integrado
Normas	EN/IEC 61009-2-1
Certificaciones de producto	CE
Grado de protección IP	IP20 conforming to IEC 60529 IP40 (envolvente modular) conforming to IEC 60529
Grado de contaminación	3
Categoría de sobretensión	III acorde a IEC 60364
Compatibilidad electromagnética	Resistencia a impulsos 8/20 µs, 3000 A acorde a EN/IEC 61009-2-1
Humedad relativa	95 % en 55 °C Altitud de funcionamiento 2000 m
Temperatura ambiente de funcionamiento	-25…60 °C Temperatura ambiente del aire para el almacenamiento -40…85 °C
Tipo de unidad de paquete 1	PCE Número de unidades en empaque 1
Paquete 1 Altura	4,000 cm
Paquete 1 Ancho	8,200 cm
Paquete 1 Longitud	10,000 cm
Peso del empaque	204,000 g
Tipo de unidad de paquete 2	S03
Número de unidades en el paquete 2	54
Paquete 2 Altura	30,000 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	11,457 kg
Tipo de unidad de paquete 3	P12
Número de unidades en el paquete 3	432
Paquete 3 Altura	44,400 cm
Paquete 3 Ancho	80,000 cm
Paquete 3 Longitud	120,000 cm
Paquete 3 Peso	103,656 kg
Potencial de reciclado, en %	50
Ciclo de vida total Huella de carbono	4 kg CO2 eq.
Huella de carbono de manufactura	1.6589352489174944 Huella de carbono de la fase de fabricación [A1 a A3] 2 kg CO2 eq.
Huella de carbono de distribución	0.06741113303744344 Huella de carbono de la fase de distribución [A4] 0.1 kg CO2 eq.
Huella de carbono de instalación	0.07083931095688507 Huella de carbono de la fase de instalación [A5] 0.1 kg CO2 eq.
Uso de huella de carbono	1.9233318818923966 Huella de carbono de la fase de uso [B2, B3, B4, B6] 2 kg CO2 eq.
Sin mercurio	Si Sustainable packaging NA
Huella de carbono al final del ciclo de vida útil	0.42520539230687876 Huella de carbono de la fase de fin de vida [C1 a C4] 0.4 kg CO2 eq. Perfil Ambiental Del Producto
Ciclo de vida total Huella de carbono	4 Paquete con cartón de reciclaje No Embalaje sin plástico Sí
Número SCIP	C2a63347-7a15-4eaa-acdb-227b8b7a3919
Reglamento REACh	La referencia contiene SVHC sobre el umbral Directiva RoHS de la UE Conforme Con La Exención Estado libre de halógenos Producto con contenido plástico sin halógenos Sin PVC Sí
Perfil de circularidad	Información De Fin De Vida Útil Devolución Sí Etiqueta RAEE En el mercado de la Unión Europea, el producto debe desecharse de acuerdo con un sistema de recolección de residuos específico y nunca terminar en un contenedor de basura.
País de Origen	ES Garantía (en meses) 18

Productos compatibles con Magnetotermico y diferencial combinado iCV40N 1PN C 16A 300mA ASI RCBO SUPERINMUNIZADO

Este Magnetotermico y diferencial combinado iCV40N 1PN C 16A 300mA ASI RCBO SUPERINMUNIZADO, referencia A9DF7616 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Productos compatibles

Acti9 - left padlocking device — referencia A9A26380 de Schneider Electric.
Espaciador Acti9 iC60, iiD y iCT 5 Unidades — referencia A9A27062 de Schneider Electric.
Pieza enclavamiento iC60 iID (10 Ud) — referencia A9A26970 de Schneider Electric.
Acti9 iOF contacto auxiliar, 2 hasta 100mA, AC-DC — referencia A9A26914 de Schneider Electric.
Acti9 iOF contacto auxiliar, 100mA to 6A, AC-DC — referencia A9A26904 de Schneider Electric.
Acti9 iSD contacto auxiliar, 2 hasta 100mA, AC-DC — referencia A9A26917 de Schneider Electric.
Acti9 iOF+OF/SD contacto auxiliar doble, 2 hasta 100mA, AC-DC — referencia A9A26919 de Schneider Electric.
iOF+SD24 (iC60, iID, ARA, RCA, iSW-NA) — referencia A9A26897 de Schneider Electric.
iOF+SD24 para montaje inferior — referencia A9A26898 de Schneider Electric.
iMN 220-240VCA — referencia A9A26960 de Schneider Electric.
iMN 48VCA — referencia A9A26961 de Schneider Electric.
iMNs 220-240VCA — referencia A9A26963 de Schneider Electric.
iMNx 220-240VCA — referencia A9A26969 de Schneider Electric.
iMNx 380-415VCA — referencia A9A26971 de Schneider Electric.
Bobina de protección contra sobretensiones permanentes; IMSU; UNE-EN 50550 — referencia A9A26500 de Schneider Electric.
iMX 100-415VCA — referencia A9A26476 de Schneider Electric.
iMX 12-24VCA — referencia A9A26478 de Schneider Electric.
iMX+OF 100-415VCA — referencia A9A26946 de Schneider Electric.
iMX+OF 48VCA — referencia A9A26947 de Schneider Electric.
iMX+OF 12-24VCA — referencia A9A26948 de Schneider Electric.
ACTI9 IC40 COMB BUSBAR 1PN 12 MOD. 18MM — referencia A9XPC612 de Schneider Electric.
ACTI9 IC40 COMB BUSBAR 1PN 24 MOD. 18MM — referencia A9XPC624 de Schneider Electric.
Peine de conexión Acti9 — referencia A9XPP712 de Schneider Electric.
ACTI9 IC40 COMB BUSBAR 3PN 24 MOD. 18MM — referencia A9XPC724 de Schneider Electric.
comb busbar, Acti9, 3L+N balanced, 9 mm pitch, 48 modules, 80A — referencia A9XPN748 de Schneider Electric.
Schneider A9XPP612 In Stock - A9XPP612 - In Stock — referencia A9XPP612 de Schneider Electric.
Peine iC40 3PN+Vigi 48 mulos con auxil — referencia A9XPV748 de Schneider Electric.
ACTI9 IC40 COMB BUSBAR 3PN 12 MOD. 18MM — referencia A9XPC712 de Schneider Electric.
Acti9 - peine de conexión - 3L+N balanceado Aux - 9 mm pitch - 48 módulos - 80A — referencia A9XPA748 de Schneider Electric.
Acti9 - peine de conexión - 1L+N con Aux - 9 mm pitch - 48 módulos - 80A — referencia A9XPA648 de Schneider Electric.
Peine iC40 1PN+Vigi 48 mulos con auxil — referencia A9XPV648 de Schneider Electric.
ACTI9 IC40 COMB BUSBAR 3PN 48 MOD. 18MM — referencia A9XPC748 de Schneider Electric.
ACTI9 IC40 COMB BUSBAR 1PN 48 MOD. 18MM — referencia A9XPC648 de Schneider Electric.
PowerTag Universal 1P+N — referencia A9MEM1560 de Schneider Electric.
PowerTag iDPN 1P+N Superior — referencia A9MEM1561 de Schneider Electric.
PowerTag iDPN 1P+N Inferior — referencia A9MEM1562 de Schneider Electric.

Disponibilidad y ofertas en Cadenza Electric

En Cadenza Electric tenemos más de 2.000 referencias de Schneider Electric en almacén logístico disponibles para envío inmediato, y más de 10.000 referencias de Schneider Electric en almacén central que podemos servir entre 1 y 4 días. Puedes comprar todas estas referencias de Schneider Electric al mejor precio de internet en Cadenza Electric.

Encuentra la disponibilidad de este producto, Magnetotermico y diferencial combinado iCV40N 1PN C 16A 300mA ASI RCBO SUPERINMUNIZADO ref. A9DF7616 Schneider Electric, en Cadenza Electric justo encima del botón naranja Comprar.

Para solicitar una oferta de gran volumen, o consultar si existe la posibilidad de acortar el plazo de entrega, rogamos contacto preferente vía email a info@cadenzaelectric.com o a través del siguiente enlace: contacto.
