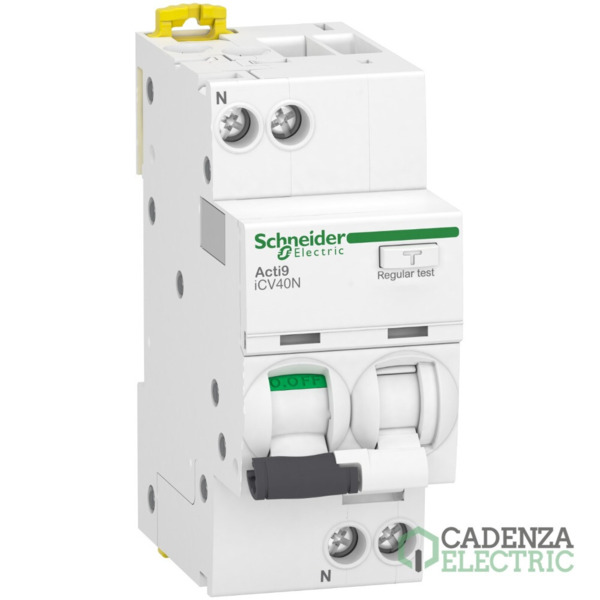

Magnetotérmico y diferencial combinado Acti9 iCV40N 1P+N 32 A curva C 30 mA tipo A-SI SUPERINMUNIZADO ref. A9DF3632 Schneider El

A9DF3632 | 1P+N | 32 A | Curva C | 30 mA | Tipo A-SI | 6 kA | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Intensidad

Cantidad

()

Código de referencia: SCHA9DF3632
Código de producto:
Código de proveedor:
Más en 1 P+N
Más en Interruptores combinados magnetotérmico + diferencial
Marca: Schneider Electric
Poder de Corte: 6 kA
Sensibilidad de disparo: 30 mA
Gama: Acti9
Tipo de producto o componente: Magnetotérmico diferencial (RCBO)
Corriente nominal: 32 A
Clase de protección diferencial: A-SI
Ajuste de la temporización diferencial: Instantáneo
Curva de disparo: C
Numero de polos: 1P+N
Número de polos protegidos: 1P
Tecnología de unidad de disparo: Térmico-magnético
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Magnetotérmico y diferencial combinado Acti9 iCV40N 1P+N 32 A curva C 30 mA tipo A-SI SUPERINMUNIZADO – referencia A9DF3632 de Schneider Electric.

Principal

Gama	Acti 9
Nombre del producto	Acti 9 iCV40 XA
Tipo de producto o componente	Interruptor diferencial con protección contra sobrecorriente (RCBO)
Nombre abreviado del equipo	iCV40N
Número de polos	1P + N
número de polos protegidos	1
posición de neutro	Izquierda
[In] Corriente nominal	32 A
Tipo de red	AC
tecnología de unidad de disparo	Térmico-magnético
código de curva	C
sensibilidad de fuga a tierra	30 mA
retardo de la protección contra fugas a tierra	Instantáneo
clase de protección contra fugas a tierra	Tipo A-SI
capacidad de corte	6000 A Icn en 230 V AC 50/60 Hz acorde a EN/IEC 61009-2-1
poder de seccionamiento	Sí acorde a Icu
etiquetas de calidad	KEMA-KEUR, RCM, EAC, VDE

Complementario

Complementary	Salida
Frecuencia de red	50/60 Hz
[Ue] Tensión nominal de empleo	230 V AC 50/60 Hz
límite de enlace magnético	5...10 x In
tecnologia de disparo corriente residual	Independiente de la tensión
[Ics] poder de corte en servicio	6000 A 100 % Icn en 230 V AC 50/60 Hz acorde a EN/IEC 61009-2-1
poder de conexión y de corte	Idm 6000 A en 230 V AC 50/60 Hz acorde a EN 61009-2-1, Idm 500 A en 230 V AC 50/60 Hz acorde a IEC 61009-2-1
clase de limitación	3 acorde a EN/IEC 61009-2-1
[Ui] Tensión nominal de aislamiento	400 V AC 50/60 Hz
[Uimp] Resistencia a picos de tensión	4 kV
indicador de posición del contacto	Sí
Tipo de control	Maneta
Señalizaciones en local	Indicación de error, Indicación de encendido/apagado
Tipo de montaje	Ajustable en clip
Soporte de montaje	Carril DIN
compatibilidad de bloque de distribución y embarrado tipo peine	Arriba o abajo tooth
Paso de conexión	9 mm entre fase y neutro
pasos de 9 mm	4
Altura	85 mm
Ancho	36 mm
Profundidad	73 mm
Peso del producto	210 g
Color	Blanco
Durabilidad mecánica	20000 ciclos
Durabilidad eléctrica	10000 ciclos
Descripción de las opciones de bloqueo	Sellable, Dispositivo de cierre con candado
Conexiones - terminales	Terminales de tipo túnel arriba o abajo1…16 mm² rígido, Terminales de tipo túnel arriba o abajo1…10 mm² flexible
longitud de cable pelado para conectar bornas	14 mm for arriba o abajo connection
par de apriete	2 N.m arriba o abajo
protección contra fugas a tierra	Integrado

Entorno

Normas	EN/IEC 61009-2-1
certificaciones de producto	CE
Grado de protección IP	IP20 conforming to IEC 60529, IP40 (envolvente modular) conforming to IEC 60529
Grado de contaminación	3
Categoría de sobretensión	III acorde a IEC 60364
Compatibilidad electromagnética	Resistencia a impulsos 8/20 µs, 3000 A acorde a EN/IEC 61009-2-1
humedad relativa	95 % en 55 °C
Altitud de operación	2000 m
Temperatura ambiente de funcionamiento	-25…60 °C
Temperatura ambiente de almacenamiento	-40…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	4,000 cm
Paquete 1 Ancho	8,000 cm
Paquete 1 Longitud	10,000 cm
Paquete 1 Peso	219,000 g
Tipo de unidad de paquete 2	S03
Número de unidades en el paquete 2	54
Paquete 2 Altura	30,000 cm
Paquete 2 Ancho	30,000 cm
Paquete 2 Longitud	40,000 cm
Paquete 2 Peso	12,237 kg
Tipo de unidad de paquete 3	P12
Número de unidades en el paquete 3	432
Paquete 3 Altura	45,000 cm
Paquete 3 Ancho	80,000 cm
Paquete 3 Longitud	120,000 cm
Paquete 3 Peso	109,896 kg

Productos compatibles con Magnetotérmico y diferencial combinado Acti9 iCV40N 1P+N 32 A curva C 30 mA tipo A-SI SUPERINMUNIZADO ref. A9DF3632 Schneider Electric

Este producto, referencia A9DF3632 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Auxiliares compatibles

Referencia A9A26914 de Schneider Electric.
Referencia A9A26917 de Schneider Electric.
Referencia A9A26919 de Schneider Electric.
Referencia A9A26946 de Schneider Electric.
Referencia A9A26476 de Schneider Electric.
Referencia A9A26897 de Schneider Electric.
Referencia A9A26478 de Schneider Electric.
Referencia A9A26948 de Schneider Electric.
Referencia A9A26960 de Schneider Electric.
Referencia A9A26969 de Schneider Electric.
Referencia A9A26500 de Schneider Electric.
Referencia A9A26898 de Schneider Electric.
Referencia A9A26947 de Schneider Electric.
Referencia A9A26963 de Schneider Electric.
Referencia A9A26961 de Schneider Electric.
Referencia A9A26971 de Schneider Electric.
Referencia A9A26477
Accesorios: A9A27062 de Schneider Electric.
Referencia A9A26970
Distribución: A9XPC612 de Schneider Electric.
Referencia A9XPC624 de Schneider Electric.
Referencia A9XPC724 de Schneider Electric.
Referencia A9XPN748 de Schneider Electric.
Referencia A9XPV748 de Schneider Electric.
Referencia A9XPC712 de Schneider Electric.
Referencia A9XPA748 de Schneider Electric.
Referencia A9XPA648 de Schneider Electric.
Referencia A9XPV648 de Schneider Electric.
Referencia A9XPC748 de Schneider Electric.
Referencia A9XPC648
Comunicación: A9MEM1560 de Schneider Electric.
Referencia A9MEM1561 de Schneider Electric.
Referencia A9MEM1562 de Schneider Electric.

Disponibilidad y ofertas en Cadenza Electric

En Cadenza Electric tenemos más de 2.000 referencias de Schneider Electric en almacén logístico disponibles para envío inmediato, y más de 10.000 referencias de Schneider Electric en almacén central que podemos servir entre 1 y 4 días. Puedes comprar todas estas referencias de Schneider Electric al mejor precio de internet en Cadenza Electric.

Encuentra la disponibilidad de este producto, Magnetotérmico y diferencial combinado Acti9 iCV40N 1P+N 32 A curva C 30 mA tipo A-SI SUPERINMUNIZADO ref. A9DF3632 Schneider Electric, en Cadenza Electric justo encima del botón naranja Comprar.

Para solicitar una oferta de gran volumen, o consultar si existe la posibilidad de acortar el plazo de entrega, rogamos contacto preferente vía email a info@cadenzaelectric.com o a través del siguiente enlace: contacto.

Poder de Corte	6 kA
Sensibilidad de disparo	30 mA
Gama	Acti9
Tipo de producto o componente	Magnetotérmico diferencial (RCBO)
Corriente nominal	32 A
Clase de protección diferencial	A-SI
Ajuste de la temporización diferencial	Instantáneo
Curva de disparo	C
Numero de polos	1P+N
Número de polos protegidos	1P
Tecnología de unidad de disparo	Térmico-magnético
