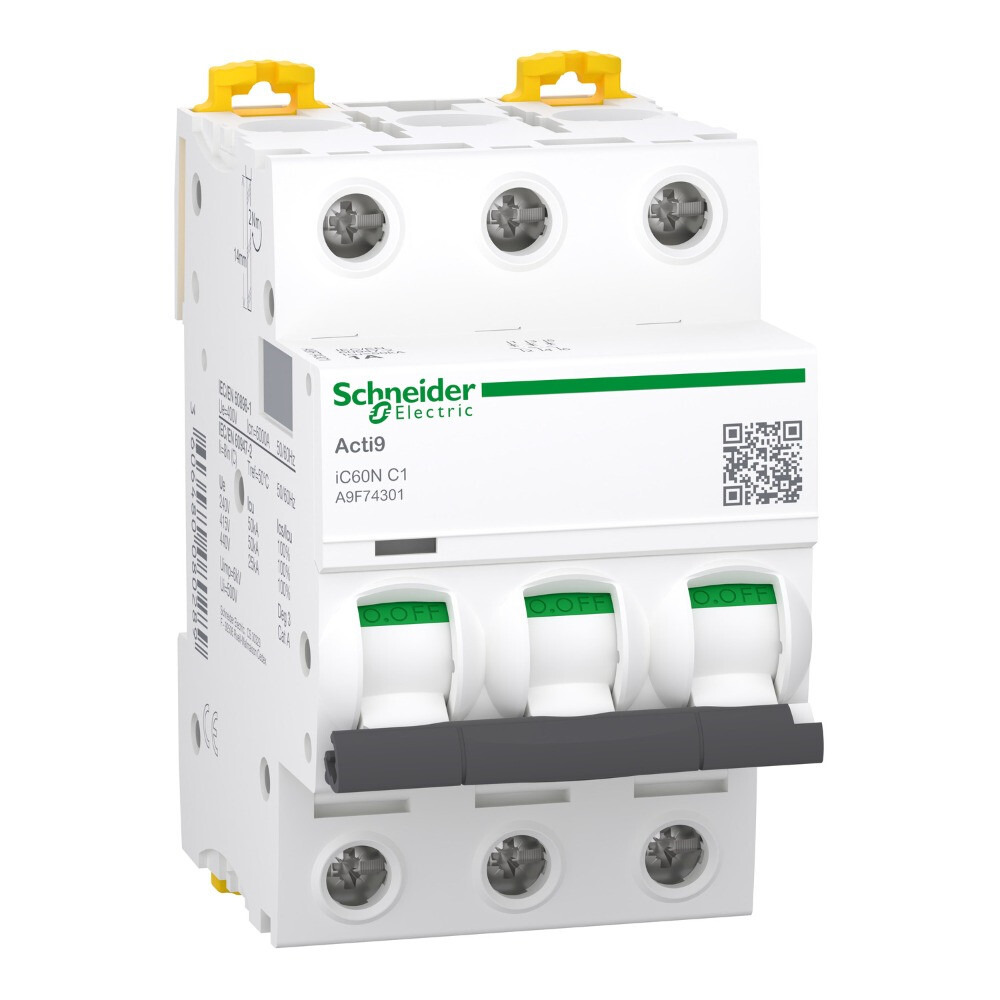

Magnetotérmico, Acti9 iC60N, 3P, 1 A, C curva, 6000 A, 50 kA ref. A9F74301 Schneider Electric

A9F74301 | 3P | 1 A | Curva C | 50 kA | 6000 A | Acti 9 iC60 RCBO | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Curva de disparo

Ancho (cm)

Alto (cm)

Intensidad

Cantidad

()

Código de referencia: SCHA9F74301
Código de producto:
Código de proveedor:
Más en 3P
Más en Magnetotérmicos iC60N
Marca: Schneider Electric
Precio de coste:
Unidades por pack:

Descripción

Especificaciones de Magnetotérmico, Acti9 iC60N, 3P, 1 A, C curva, 6000 A, 50 kA – referencia A9F74301 de Schneider Electric.

Principal

Gama	Acti 9
Nombre del producto	Acti9 iC60N
Tipo de producto o componente	Interruptor automático en miniatura
Nombre abreviado del equipo	iC60N
Número de polos	3P
número de polos protegidos	3
[In] Corriente nominal	1 A
Tipo de red	AC, Corriente continua
tecnología de unidad de disparo	Térmico-magnético
código de curva	C
capacidad de corte	6000 A Icn en 400 V AC 50/60 Hz acorde a EN/IEC 60898-1, 50 kA Icu en 12...60 V AC 50/60 Hz acorde a Icu, 50 kA Icu en 220...240 V AC 50/60 Hz acorde a Icu, 50 kA Icu en 100...133 V AC 50/60 Hz acorde a Icu, 50 kA Icu en 380...415 V AC 50/60 Hz acorde a Icu, 25 kA Icu en 440 V AC 50/60 Hz acorde a Icu, 10 kA Icu en 50 A
poder de seccionamiento	Sí acorde a EN 60898-1, Sí, Sí acorde a IEC 60898-1, Sí
Normas	IEC 60898-1, EN 60898-1
etiquetas de calidad	NF

Complementario

Frecuencia de red	50/60 Hz
límite de enlace magnético	8 x In +/- 20%
[Ics] poder de corte en servicio	50 kA 100 % - 220...240 V AC 50/60 Hz, 50 kA 100 % - 220...240 V AC 50/60 Hz, 50 kA 100 % - 380...415 V AC 50/60 Hz, 25 kA 100 % - 440 V AC 50/60 Hz, 50 kA 100 % - 380...415 V AC 50/60 Hz, 25 kA 100 % - 440 V AC 50/60 Hz, 50 kA 100 % - 12...133 V AC 50/60 Hz, 50 kA 100 % - 12...133 V AC 50/60 Hz, 6000 A 100 % acorde a EN 60898-1 - 400 V AC 50/60 Hz, 6000 A 100 % acorde a IEC 60898-1 - 400 V AC 50/60 Hz, 10 kA 100 % - 125...180 V corriente continua, 10 kA 100 % - 125...180 V corriente continua
clase de limitación	3 acorde a EN 60898-1, 3 acorde a IEC 60898-1
[Ui] Tensión nominal de aislamiento	500 V AC 50/60 Hz, 500 V AC 50/60 Hz
[Uimp] Resistencia a picos de tensión	6 kV, 6 kV
indicador de posición del contacto	Sí
Tipo de control	Maneta
Señalizaciones en local	Indicador de disparo
Tipo de montaje	Fijo
Soporte de montaje	Carril DIN
compatibilidad de bloque de distribución y embarrado tipo peine	Arriba o abajo SÍ
pasos de 9 mm	6
Altura	85 mm
Ancho	54 mm
Profundidad	78,5 mm
Peso del producto	0,375 kg
Color	Blanco
Durabilidad mecánica	20000 ciclos
Durabilidad eléctrica	10000 ciclos
Conexiones - terminales	Terminal simple (arriba o abajo) 1…25 mm² rígido, Terminal simple (arriba o abajo) 1…16 mm² flexible
longitud de cable pelado para conectar bornas	14 mm for arriba o abajo connection
par de apriete	2 N.m arriba o abajo
protección contra fugas a tierra	Bloque independiente

Entorno

Grado de protección IP	IP20 conforming to IEC 60529, IP20 conforming to EN 60529
Grado de contaminación	3, 3
Categoría de sobretensión	IV
tropicalización	2 acorde a IEC 60068-1
humedad relativa	95 % en 55 °C
Altitud de operación	0...2000 m
Temperatura ambiente de operación	-35…70 °C
Temperatura ambiente de almacenamiento	-40…85 °C

Unidades de embalaje

Tipo de unidad de paquete 1	PCE
Número de unidades en el paquete 1	1
Paquete 1 Altura	7,5 cm
Paquete 1 Ancho	5,4 cm
Paquete 1 Longitud	9,4 cm
Paquete 1 Peso	307,0 g
Tipo de unidad de paquete 2	BB1
Número de unidades en el paquete 2	4
Paquete 2 Altura	8,0 cm
Paquete 2 Ancho	9,8 cm
Paquete 2 Longitud	22,5 cm
Paquete 2 Peso	1,404 kg
Tipo de unidad de paquete 3	S03
Número de unidades en el paquete 3	44
Paquete 3 Altura	30,0 cm
Paquete 3 Ancho	30,0 cm
Paquete 3 Longitud	40,0 cm
Paquete 3 Peso	16,002 kg

Información Logística

País de Origen	ES

Garantía contractual

Periodo de garantía	18 months

Productos compatibles con Magnetotérmico, Acti9 iC60N, 3P, 1 A, C curva, 6000 A (IEC 60898-1), 50 kA (IEC 60947-2)

Este Magnetotérmico, Acti9 iC60N, 3P, 1 A, C curva, 6000 A (IEC 60898-1), 50 kA (IEC 60947-2), referencia A9F74301 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Auxiliares compatibles

Acti9 iOF contacto auxiliar, 100mA to 6A, AC-DC — referencia A9A26904 de Schneider Electric.
Acti9 iOF contacto auxiliar, 2 hasta 100mA, AC-DC — referencia A9A26914 de Schneider Electric.
Acti9 iSD contacto auxiliar, 100mA to 6A, AC-DC — referencia A9A26907 de Schneider Electric.
Acti9 iSD contacto auxiliar, 2 hasta 100mA, AC-DC — referencia A9A26917 de Schneider Electric.
Acti9 iOF+OF/SD contacto auxiliar doble, 100mA to 6A, AC-DC — referencia A9A26909 de Schneider Electric.
Acti9 iOF+OF/SD contacto auxiliar doble, 2 hasta 100mA, AC-DC — referencia A9A26919 de Schneider Electric.
iMX+OF 100-415VCA — referencia A9A26946 de Schneider Electric.
iMX 100-415VCA — referencia A9A26476 de Schneider Electric.
iOF+SD24 (iC60, iID, ARA, RCA, iSW-NA) — referencia A9A26897 de Schneider Electric.
iMX 12-24VCA — referencia A9A26478 de Schneider Electric.
iMX+OF 12-24VCA — referencia A9A26948 de Schneider Electric.
iMN 220-240VCA — referencia A9A26960 de Schneider Electric.
Bobina de protección contra sobretensiones permanentes; IMSU; UNE-EN 50550 — referencia A9A26500 de Schneider Electric.
iMNx 220-240VCA — referencia A9A26969 de Schneider Electric.
Mando motorizado RCA para iC60 sin interfaz Ti24 3P, 4P ref. A9C70114 Schneider Electric — referencia A9C70114 de Schneider Electric.
Contr. Remoto RCA Ti24 aux. iC60 3-4P — referencia A9C70124 de Schneider Electric.
iMNs 220-240VCA — referencia A9A26963 de Schneider Electric.
iMX 48VCA — referencia A9A26477 de Schneider Electric.
iMX+OF 48VCA — referencia A9A26947 de Schneider Electric.
Reconectad. Autom. ARA aux. iC60 3-4P — referencia A9C70134 de Schneider Electric.

Productos compatibles de comunicación

Sensor de energía PowerTag Flex 63A 3P posición superior e inferior — referencia A9MEM1573 de Schneider Electric.
Sensor PowerTag 3P — referencia A9MEM1540 de Schneider Electric.

Productos compatibles para distribución

Peine tripolar 24 pasos K60N, C60, ID — referencia A9XPH312 de Schneider Electric.
peine tripolar 48 pasos — referencia A9XPH324 de Schneider Electric.
Peine tripolar K60N, C60, ID. L = 1000mm — referencia A9XPH357 de Schneider Electric.
Peine 3P 6mod. K60N, C60, ID — referencia A9XPH306 de Schneider Electric.
Peine tripolar + aux. K60N, C60, ID. L = — referencia A9XAH357 de Schneider Electric.
Peine 1P+aux (Aux L1, Aux L2, Aux L3) — referencia A9XAH657 de Schneider Electric.
Peine 3P 9mod. K60N, C60, ID — referencia A9XPH309 de Schneider Electric.
Peine 3P 16mod. K60N, C60, ID — referencia A9XPH316 de Schneider Electric.
Peine 3P 18mod. K60N, C60, ID — referencia A9XPH318 de Schneider Electric.
Peine 3P 20mod. K60N, C60, ID — referencia A9XPH320 de Schneider Electric.

Accesorios compatibles

Pletina seccionable 18mm iC60 iID — referencia A9A27003 de Schneider Electric.
Pieza enclavamiento iC60 iID (10 Ud) — referencia A9A26970 de Schneider Electric.
Espaciador Acti9 iC60, iiD y iCT 5 Unidades — referencia A9A27062 de Schneider Electric.
Adaptador mando rot.+ maneta mando rot. — referencia A9A27005 de Schneider Electric.
Cubrebornes prec. 36mm iC60 iID (2 Ud) — referencia A9A26976 de Schneider Electric.
Cubrebornes prec. 18mm iC60 (2 Ud) — referencia A9A26975 de Schneider Electric.
Acti9 - left padlocking device — referencia A9A26380 de Schneider Electric.
Tapa prec. Torn. iC60 iID (20 Uds.) — referencia A9A26981 de Schneider Electric.
Bloque de acoplamiento al interruptor — referencia A9A27008 de Schneider Electric.
Adaptador mando+maneta rojo — referencia A9A27006 de Schneider Electric.
BORNES NG125 PARA 3 CABLES 16mm2 — referencia 19091 de Schneider Electric.
SEPARADOR DE POLOS (10Uds.) — referencia A9A27001 de Schneider Electric.
distribution connectors for 3 cables - set of 3 — referencia 19096 de Schneider Electric.

Complementos compatibles

Quick Vigi iC60 3P 25A 30mA AC — referencia A9Q11325 de Schneider Electric.
Quick Vigi iC60 3P 25A 300mA AC — referencia A9Q14325 de Schneider Electric.
Quick Vigi iC60 3P 40A 30mA AC — referencia A9Q11340 de Schneider Electric.
Vigi iC60 3P 63A 30mA AC — referencia A9V11363 de Schneider Electric.
Quick Vigi iC60 3P 40A 300mA AC — referencia A9Q14340 de Schneider Electric.
Vigi iC60 3P 63A 300mA-S A-SI — referencia A9V35363 de Schneider Electric.
Vigi iC60 3P 63A 300mA AC — referencia A9V14363 de Schneider Electric.
Quick Vigi iC60 3P 25A 30mA A — referencia A9Q21325 de Schneider Electric.
Quick Vigi iC60 3P 25A 30mA A-SI — referencia A9Q31325 de Schneider Electric.
Vigi iC60 3P 63A 300mA A — referencia A9V24363 de Schneider Electric.
Quick Vigi iC60 3P 25A 300mA A — referencia A9Q24325 de Schneider Electric.
Quick Vigi iC60 3P 40A 30mA A-SI — referencia A9Q31340 de Schneider Electric.
Vigi iC60 3P 63A 30mA A — referencia A9V21363 de Schneider Electric.
Vigi iC60 3P 63A 30mA A-SI — referencia A9V31363 de Schneider Electric.
Vigi iC60 3P 63A 300mA-S AC — referencia A9V15363 de Schneider Electric.
Vigi iC60 3P 63A 1000mA-S A — referencia A9V29363 de Schneider Electric.
Vigi iC60 3P 63A 1000mA-S AC — referencia A9V19363 de Schneider Electric.
Vigi iC60 - earth leakage add-on block - 3P - 25A - 100mA - A type — referencia A9V22325 de Schneider Electric.
Proteccion a tierra selectivo Vigi C60 3P 63A 1000mA clase SI — referencia A9V39363 de Schneider Electric.
Vigi iC60 3P 63A 300mA-S A — referencia A9V25363 de Schneider Electric.
