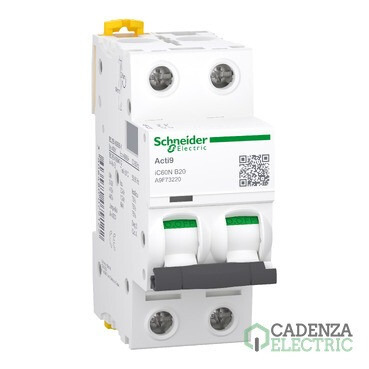

Interruptor magnetotérmico Acti9 iC60N, 2P, 20 A, curva B ref. A9F78220 Schneider Electric

A9F78220 | 2P | 20 A | Curva B | 6 kA | Acti9 | Interruptor automático magnetotérmico | Schneider Electric | Precio en oferta
Ver más

Desde IVA incluido

IVA no incluido

Cantidad

()

Código de referencia: SCHA9F78220
Código de producto:
Código de proveedor:
Más en 2P
Más en Magnetotérmicos iC60N
Marca: Schneider Electric
Poder de Corte: 6 kA
Poder de Corte: 10 kA
Gama: Acti9
Tipo de producto o componente: Interruptor automático en miniatura
Corriente nominal: 20 A
Curva de disparo: B
Numero de polos: 2P
Precio de coste:
Unidades por pack:

Descripción
Propiedades

Especificaciones de Interruptor magnetotérmico Acti9 iC60N, 2P, 20 A, curva B – referencia A9F78220 de Schneider Electric.

Principal

Gama	Acti9
Nombre del producto	Acti9 iC60N
Tipo de producto o componente	Interruptor automático magnetotérmico
Referencia	A9F78220
Número de polos	2P
[In] Corriente nominal	20 A
Código de curva	B
Tipo de red	AC
Frecuencia de red	50/60 Hz
Poder de corte asignado	6000 A conforme a IEC/EN 60898-1; 10 kA conforme a IEC/EN 60947-2
Función	Protección de circuitos contra sobrecargas y cortocircuitos
Aptitud para el seccionamiento	Sí, conforme a IEC/EN 60947-2

Complementario

Tecnología de disparo	Térmico-magnética
Tipo de control	Maneta
Señalización local	VisiTrip para identificación del circuito disparado; VisiSafe para indicación de aislamiento
Tipo de montaje	Ajustable en clip
Soporte de montaje	Carril DIN de 35 mm
Anchura modular	18 mm por polo
Conexiones	Bornes de túnel para cable rígido o flexible
Durabilidad mecánica	20000 ciclos
Durabilidad eléctrica	10000 ciclos

Entorno

Normas	IEC/EN 60898-1; IEC/EN 60947-2
Grado de protección	IP20 en el aparato; IP40 en envolvente modular
Grado de contaminación	3
Categoría de sobretensión	IV
Temperatura ambiente de funcionamiento	-35…70 °C
Temperatura ambiente de almacenamiento	-40…85 °C
Fuente	Ficha de producto oficial Schneider Electric de la familia Acti9 iC60N y página oficial de la referencia A9F78220

Productos compatibles con Interruptor magnetotérmico Acti9 iC60N, 2P, 20 A, curva B

Este Interruptor magnetotérmico Acti9 iC60N, 2P, 20 A, curva B, referencia A9F78220 de Schneider Electric, es compatible con los siguientes productos y referencias de Schneider Electric.

Auxiliares compatibles

Acti9 iOF contacto auxiliar, 100mA to 6A, AC-DC — referencia A9A26904 de Schneider Electric.
Acti9 iSD contacto auxiliar, 100mA to 6A, AC-DC — referencia A9A26907 de Schneider Electric.
Acti9 iOF contacto auxiliar, 2 hasta 100mA, AC-DC — referencia A9A26914 de Schneider Electric.
Acti9 iOF+OF/SD contacto auxiliar doble, 100mA to 6A, AC-DC — referencia A9A26909 de Schneider Electric.
Acti9 iSD contacto auxiliar, 2 hasta 100mA, AC-DC — referencia A9A26917 de Schneider Electric.
Acti9 iOF+OF/SD contacto auxiliar doble, 2 hasta 100mA, AC-DC — referencia A9A26919 de Schneider Electric.
iMX+OF 100-415VCA — referencia A9A26946 de Schneider Electric.
iMX 100-415VCA — referencia A9A26476 de Schneider Electric.
iOF+SD24 (iC60, iID, ARA, RCA, iSW-NA) — referencia A9A26897 de Schneider Electric.
iMX 12-24VCA — referencia A9A26478 de Schneider Electric.
iMX+OF 12-24VCA — referencia A9A26948 de Schneider Electric.
iMN 220-240VCA — referencia A9A26960 de Schneider Electric.
Bobina de protección contra sobretensiones permanentes; IMSU; UNE-EN 50550 — referencia A9A26500 de Schneider Electric.
Reconectad. autom. ARA aux. iC60 1-2P — referencia A9C70132 de Schneider Electric.
iMNx 220-240VCA — referencia A9A26969 de Schneider Electric.
Control remoto RCA aux. iC60 1-2P — referencia A9C70112 de Schneider Electric.
Contr. Remoto RCA Ti24 aux.iC60 1-2P — referencia A9C70122 de Schneider Electric.
iMNs 220-240VCA — referencia A9A26963 de Schneider Electric.
iMX 48VCA — referencia A9A26477 de Schneider Electric.
iMX+OF 48VCA — referencia A9A26947 de Schneider Electric.

Productos compatibles de comunicación

PowerTag Universal 1P+N — referencia A9MEM1560 de Schneider Electric.
Sensor PowerTag 1P+N inferior — referencia A9MEM1522 de Schneider Electric.
Sensor PowerTag 1P+N superior — referencia A9MEM1521 de Schneider Electric.

Complementos compatibles

Bloque diferencial; Acti9 Quick Vigi iC160; 2P; 25 A; 30 mA; AC — referencia A9Q11225 de Schneider Electric.
Quick Vigi iC60 2P 25A 300mA AC — referencia A9Q14225 de Schneider Electric.
Quick Vigi iC60 2P 25A 30mA A-SI — referencia A9Q31225 de Schneider Electric.
Quick Vigi iC60 2P 25A 30mA A — referencia A9Q21225 de Schneider Electric.
Quick Vigi iC60 2P 25A 300mA A — referencia A9Q24225 de Schneider Electric.
Quick Vigi iC60 2P 40A 30mA AC — referencia A9Q11240 de Schneider Electric.
Quick Vigi iC60 2P 40A 300mA AC — referencia A9Q14240 de Schneider Electric.
Quick Vigi iC60 2P 40A 30mA A-SI — referencia A9Q31240 de Schneider Electric.
Vigi iC60 2P 63A 30mA AC — referencia A9V11263 de Schneider Electric.
Vigi iC60 2P 63A 300mA AC — referencia A9V14263 de Schneider Electric.
Quick Vigi iC60 2P 63A 300mA-S A-SI — referencia A9V35263 de Schneider Electric.
Quick Vigi iC60 2P 25A 10mA AC — referencia A9Q10225 de Schneider Electric.
Vigi iC60 2P 63A 300mA-S AC — referencia A9V15263 de Schneider Electric.
Vigi iC60 - earth leakage add-on block - 2P - 25A - 30mA - AC type — referencia A9Q01225 de Schneider Electric.
Vigi iC60 2P 63A 300mA A — referencia A9V24263 de Schneider Electric.
Vigi iC60 2P 63A 500mA AC — referencia A9V16263 de Schneider Electric.
Vigi iC60 2P 63A 1000mA-S AC — referencia A9V19263 de Schneider Electric.
Interruptor Vigi Acti9 Tipo AC 2P 25 A 100mA — referencia A9V12225 de Schneider Electric.
Interruptor Vigi Acti9 Tipo AC 2P 25 A 30mA — referencia A9V01225 de Schneider Electric.
Vigi iC60 2P 63A 30mA A — referencia A9V21263 de Schneider Electric.

Accesorios compatibles

Pletina seccionable 18mm iC60 iID — referencia A9A27003 de Schneider Electric.
Pieza enclavamiento iC60 iID (10 Ud) — referencia A9A26970 de Schneider Electric.
Espaciador Acti9 iC60, iiD y iCT 5 Unidades — referencia A9A27062 de Schneider Electric.
Adaptador mando rot.+ maneta mando rot. — referencia A9A27005 de Schneider Electric.
Cubrebornes prec. 36mm iC60 iID (2 Ud) — referencia A9A26976 de Schneider Electric.
Acti9 - left padlocking device — referencia A9A26380 de Schneider Electric.
Tapa prec. Torn. iC60 iID (20 Uds.) — referencia A9A26981 de Schneider Electric.
Bloque de acoplamiento al interruptor — referencia A9A27008 de Schneider Electric.
Adaptador mando+maneta rojo — referencia A9A27006 de Schneider Electric.
BORNES NG125 PARA 3 CABLES 16mm2 — referencia 19091 de Schneider Electric.
SEPARADOR DE POLOS (10Uds.) — referencia A9A27001 de Schneider Electric.
distribution connectors for 3 cables - set of 3 — referencia 19096 de Schneider Electric.

Productos compatibles para distribución

Peine bipolar; Acti9; 2P; 48 pasos; iK60 iC60 e iID — referencia A9XPH224 de Schneider Electric.
Peine de conexión eléctrico bipolar Acti9 — referencia A9XPH212 de Schneider Electric.
Peine bipolar; Acti9; 2P; L = 1.000 mm; iK60 iC60 e iID — referencia A9XPH257 de Schneider Electric.
Peine 3 (N+P) K60N, C60, ID. L = 1000 — referencia A9XPH557 de Schneider Electric.
Peine 1P+N (L1,L2,L3) 24mod. K60N, C60, — referencia A9XPH524 de Schneider Electric.
Peine bipolar + aux. K60N, C60, ID. L = — referencia A9XAH257 de Schneider Electric.
Peine 1P+N (L1,L2,L3) 12mod. K60N, C60, — referencia A9XPH512 de Schneider Electric.
Peine 1P+N (L1,L2,L3) 18mod. K60N, C60, — referencia A9XPH518 de Schneider Electric.
Peine 2P+aux (Aux N L1, Aux N L2, Aux N — referencia A9XAH557 de Schneider Electric.
Peine N-L1 Vigi, N-L2 Vigi, N-L3 Vigi 36 — referencia A9XPF524 de Schneider Electric.
Peine N-L1 Vigi, N-L2 Vigi, N-L3 Vigi 27 — referencia A9XPF521 de Schneider Electric.
Peine 2P 18mod. K60N, C60, ID — referencia A9XPH218 de Schneider Electric.
Peine 2P 8mod. K60N, C60, ID — referencia A9XPH208 de Schneider Electric.
Peine 2P 10mod. K60N, C60, ID — referencia A9XPH210 de Schneider Electric.
Peine 2P 6mod. K60N, C60, ID — referencia A9XPH206 de Schneider Electric.

Vista 360º de Interruptor magnetotérmico Acti9 iC60N, 2P, 20 A, curva B ref. A9F78220 Schneider Electric

Arrastra la imagen para observar el producto desde todos los ángulos.

Disponibilidad y ofertas en Cadenza Electric

En Cadenza Electric tenemos más de 2.000 referencias de Schneider Electric en almacén logístico disponibles para envío inmediato, y más de 10.000 referencias de Schneider Electric en almacén central que podemos servir entre 1 y 4 días. Puedes comprar todas estas referencias de Schneider Electric al mejor precio de internet en Cadenza Electric.

Encuentra la disponibilidad de este producto, Interruptor magnetotérmico Acti9 iC60N, 2P, 20 A, curva B ref. A9F78220 Schneider Electric, en Cadenza Electric justo encima del botón naranja Comprar.
